Впускной коллектор / прокладка, замена (B6294T)

Подготовка

Снимите

• отрицательный провод аккумулятора.Предварительно ознакомиться с:Аккумуляторная батарея, отсоединение.
• пластмассовую трубу подачи нагнетаемого воздуха и шланг к охладителю нагнетаемого воздуха
• впускную трубку между воздухоочистителем и турбонагнетателем.

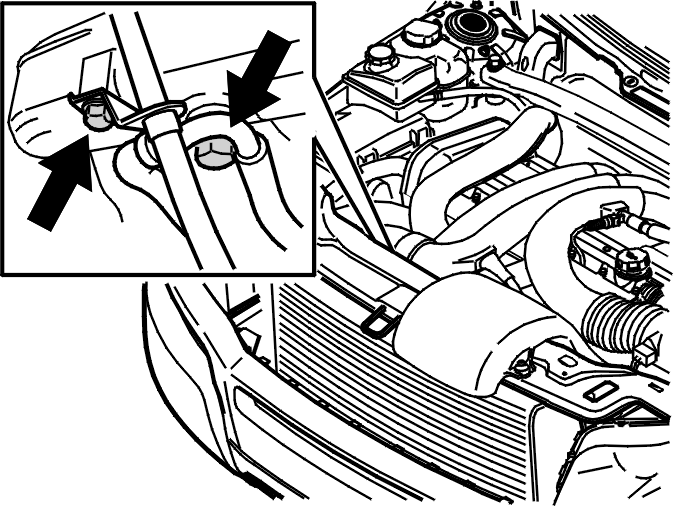

Снимите впускную трубу корпуса воздухоочистителя с соединения над радиатором. Поверните трубу вверх.Разгрузите давление в топливной системе согласно ru-RU0900c8af8468c7b4#nev12547148n1.

Снимите

• защитную крышку над разъемами форсунок
• разъемы форсунок
• винты крепления топливной магистрали.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.

Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.Осторожно ослабьте крепление топливной магистрали и форсунки.Отсоедините топливопровод от трубки сопла, нажав на быстросъемный соединитель.

Снимите

• крепление трубки щупа для измерения уровня на впускном коллекторе
• штуцер вентиляции картера под впуском
• отсоедините разъем корпуса дроссельной заслонки. Снимите пластмассовую трубу подачи нагнетаемого воздуха с корпуса дроссельной заслонки.

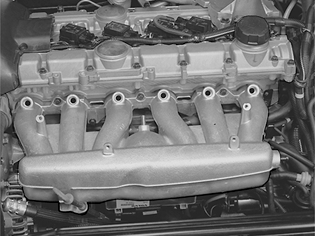

Снятие впускного коллектора и прокладки

Выверните верхние винты.Выверните наружные винты из нижнего ряда.Ослабьте оставшиеся винты.Поднимите и вытащите впускной коллектор.Выверните оставшиеся винты и снимите прокладку.

Перестановка элементов при замене впускного коллектора

Перенесите корпус заслонки с новой прокладкой. Затяните с усилием в 10 Нм.

Установка впускного коллектора / прокладки

Убедитесь, что поверхности прокладки хорошо очищены.Установите новую прокладку с помощью двух средних винтов в нижнем ряду.Опустите впускное устройство на 2 винта.Установите оставшиеся винты.Затягивайте одновременно винты с усилием в 20 Нм.

Завершение

Установите

• вакуумные шланги согласно нанесенной ранее маркировке
• штуцер вентиляции картера под впускным коллектором
• винт крепления щупа для измерения уровня к впускному коллектору. Затяните до 25 Нм.
• пластмассовую трубу подачи нагнетаемого воздуха между корпусом дроссельной заслонки и охладителем нагнетаемого воздуха.

Смажьте кольца форсунок вазелином.Держите топливную магистраль. Сожмите быстросъемный соединитель топливопровода до щелчка.Придавите топливную магистраль вниз. Убедитесь, что все форсунки установлены правильно.Затяните трубу подачи с усилием в 10 Нм. Пользуйтесь новыми винтами.Подсоедините все разъемы к форсункам.Установите защитную крышку над соединителями к соплам.

Установите:

• впускной коллектор между воздухоочистителем и турбонагнетателем
• пластмассовую трубу подачи нагнетаемого воздуха и шланг к охладителю нагнетаемого воздуха
• впускную трубу воздухоочистителя
• отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение.

Выполните дорожное испытание двигателя.

Подсоедините разъем корпуса дроссельной заслонки.
