Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2005–2009 |
| S60 (-09) | B5244S | 2005–2009 |
| S60 (-09) | B5244S2 | 2005–2009 |
| S60 (-09) | B5244S6 | 2005, 2006 |
| S60 (-09) | B5244SG | 2005–2008 |
| S60 (-09) | B5244SG2 | 2005 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2005–2009 |
| V70 (00-08) | B5204T5 | 2005–2007 |
| V70 (00-08) | B5244S | 2005–2008 |
| V70 (00-08) | B5244S2 | 2005–2008 |
| V70 (00-08) | B5244S6 | 2005, 2006 |
| V70 (00-08) | B5244SG | 2005–2008 |
| V70 (00-08) | B5244SG2 | 2005 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2005–2008 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2005–2007 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие возвратного шланга

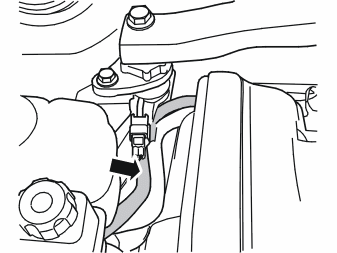

Установите фиксирующие плоскогубцы на подающем шланге.
Отсоедините шланг от резервуара.

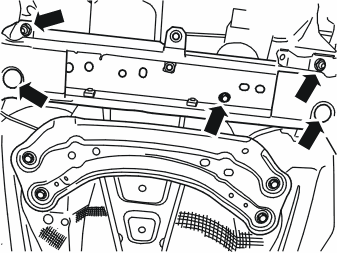

Поднимите автомобильСнимите брызговик из-под двигателя.Отсоедините рулевой механизм.
Снимите:
- элемент крепления каталитического преобразователя тройного действия
- элемент SIPS (Система защиты при боковом ударе).
- теплоизоляционный щиток над рулевым механизмом

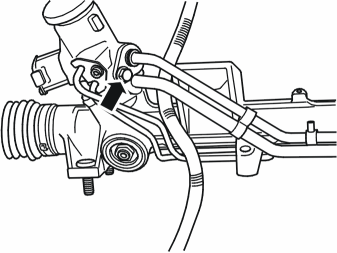

Снимите трубную муфту у рулевого механизма.Потяните трубу/шланг в направлении колесной ниши до тех пор, пока не станет возможным вытащить конец с ниппелем.Выньте шланг.
Примечание: Запишите, как проложен шланг.
Установка возвратного шланга
Примечание: Моменты затяжки см.: Момент затяжки.
Протяните шланг через моторный отсек.Вжимайте трубу/шланг в направлении правой колесной ниши до тех пор, пока труба не сможет быть установлена назад в рулевой механизм без повреждения уплотнительного кольца.Установите винт (М8).
Примечание: Используйте новое уплотнительное кольцо.
Установите:
- теплоизоляционный щиток над рулевым механизмом. Затяните. См. Момент затяжки.
- элемент крепления (М10) каталитического преобразователя тройного действия (TWC)
- элемент (M8) SIPS (Система защиты при боковом ударе) .
- брызговик под двигателем (М8).
Затяните рулевой механизм (М10). См.: Момент затяжки.
Опустите автомобиль.
Установите шланг на масляный резервуар.
Завершение
Внимание: Избегайте попадания масла на кожу.
Примечание: Используйте жидкость для рулевого управления Volvo No. 1161529, чтобы обеспечить использование масла надлежащего качества.
Заполните бачок усилителя маслом. Прокачайте систему.Несколько раз поверните рулевое колесо до крайнего положения. Если необходимо, долейте масло.Опустите автомобиль.Затяните стояночный тормоз. Запустите двигатель.
- А: Медленно поверните рулевое колесо вправо и удерживайте его в крайнем положении в течение двух секунд.
- В: Медленно поверните рулевое колесо влево и удерживайте его в крайнем положении в течение двух секунд.
Повторите этапы А и В десять раз.
