Возвратный шланг, замена (2005, 2006)

Подготовительные работы

Снимите провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.Установите фиксирующие плоскогубцы на подающем шланге насоса рулевого управления.

Снятие подрамника

Снимите подрамник. См.: Замена переднего подрамника.

Снятие возвратного шланга

Снимите:

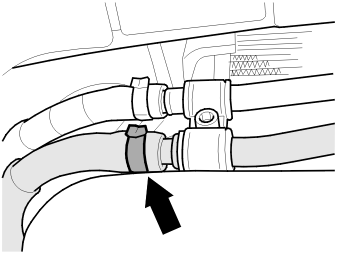

• зажим для возвратного шланга устройства охлаждения масла.
• возвратный шланг.

Демонтаж возвратной трубки

Установите сборную емкость под рулевым механизмом.

Снимите:

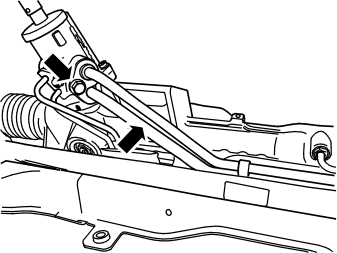

• возвратную линию с корпуса клапана, слейте жидкость.
• отсоедините линию от зажимов на рулевом механизме
• патрубок.

Установка возвратного шланга

Установите возвратный шланг для устройства охлаждения масла, используйте новый зажим.

Установка возвратной трубки

Установите:

• патрубок на блоке клапанов
• винт (М8) на блоке клапанов
• линию в зажимы на рулевом механизме.

Примечание: Используйте новое уплотнительное кольцо.

Установка подрамника

Установите подрамник. См.: Замена переднего подрамника.

Завершение

Подсоедините провод аккумулятора.

Внимание: Избегайте попадания масла на кожу.

Примечание: Используйте жидкость для рулевого управления Volvo No. 1161529, чтобы обеспечить использование масла надлежащего качества.

Заполните бачок усилителя маслом. Прокачайте систему.Несколько раз поверните рулевое колесо до крайнего положения. Если необходимо, долейте масло.Опустите автомобиль.Затяните стояночный тормоз. Запустите двигатель.

• А: Медленно поверните рулевое колесо вправо и удерживайте его в крайнем положении в течение двух секунд.
• В: Медленно поверните рулевое колесо влево и удерживайте его в крайнем положении в течение двух секунд.

Повторите этапы А и В десять раз.
