Воздуховоды, салон, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие воздуховодов с панели стойки В

Воздуховоды встроены в панель стойки B.

Снимите:

• панель стойки В. См.Панель, стойка В, замена
• воздуховоды.

Установка воздуховодов в панели стойки В

Установите:

• воздуховоды
• панель стойки В. См.Панель, стойка В, замена.

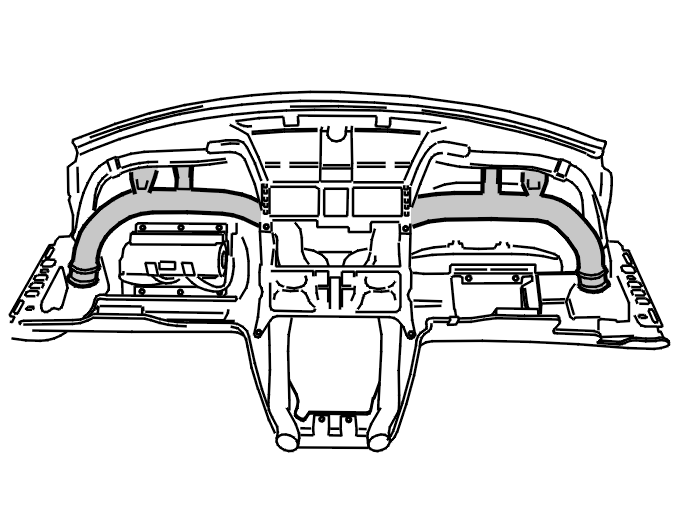

Снятие воздуховодов для каналов в приборной панели

Доступ к воздуховодам каналов осуществляется с обратной стороны приборной панели.Снимите приборную панель. См.Приборная панель, замена.Отвинтите каналы.

Установка воздуховодов для каналов в приборной панели

Навинтите каждый канал на вентиляционный канал и/или блок распределения воздуха.Привинтите каналы на место.Установите приборную панель. См.Приборная панель, замена.

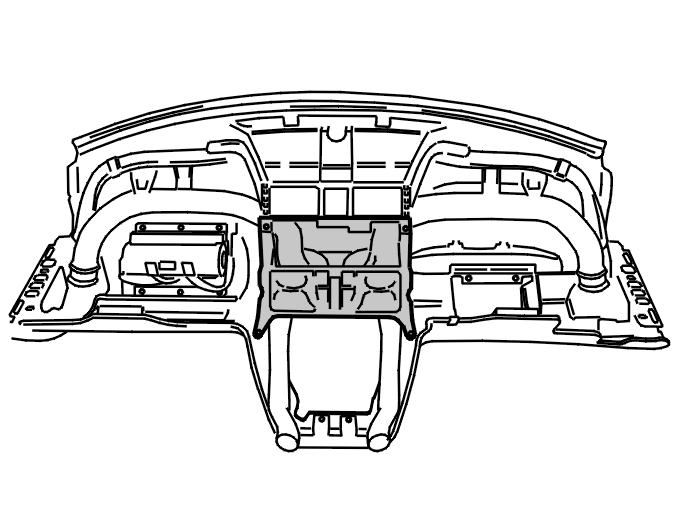

Снятие блока распределения воздуха с приборной панели

Снимите:

• приборную панель. См.Приборная панель, замена
• винты.

Снимите:

• канал с соединений
• воздуховод с блока распределения воздуха.

Выкрутите воздуховод из нижнего крепления.Выверните 4 винта.

Установка блока распределения воздуха в приборной панели

Расположите блок распределения воздуха так, чтобы соединения к прилегающим каналам были правильно расположены.

Установите:

• 4 винта
• соединения
• винты воздуховодов.

Убедитесь, что все компоненты закреплены, и что нет опасности утечки воздуха.Установите приборную панель. См.Приборная панель, замена.

Уплотнение между блоком распределения воздуха и центральным электрическим блоком, замена

Снимите приборную панель. См.Приборная панель, замена.Замените уплотнение.Установите приборную панель. См.Приборная панель, замена.

Снятие переднего и заднего воздуховодов на канале на стойке B

Снимите:

• переднее сиденье из автомобиля. См.Обивка, спинка сиденья, замена (-2004) или Переднее сиденье, замена (2005-)
• боковую панель на центральной консоли
• переднюю отделочную панель порога. См.Отделочная панель порога, замена
• переднее ковровое покрытие пола.

Потяните / согните канал (1) у центральной консоли. Отсоедините воздуховод на верхнем креплении.Снимите канал (1) с элемента конструкции.

Снимите:

• заднюю отделочную панель порога. См.Отделочная панель порога, замена
• панель стойки В. См.Панель, стойка В, замена.

Сдвиньте заднее ковровое покрытие в сторону.Снимите нижнюю секцию пола.Снимите воздуховод.

Установка переднего и заднего воздуховодов на канале на стойке B

Установите:

• воздуховод
• нижнюю секцию пола
• заднее ковровое покрытие
• панель стойки В. См.Панель, стойка В, замена
• заднюю отделочную панель порога. См.Отделочная панель порога, замена
• канал (1)
• переднее ковровое покрытие пола
• переднюю отделочную панель порога. См.Отделочная панель порога, замена
• боковую панель на центральной консоли
• переднее сиденье. См.Обивка, спинка сиденья, замена (-2004) или Переднее сиденье, замена (2005-).

Снятие передних воздуховодов заднего канала

Снимите:

• переднее сиденье из автомобиля. См.Обивка, спинка сиденья, замена (-2004) или Переднее сиденье, замена (2005-)
• боковую панель на центральной консоли
• звукоизоляционную панель. См.Звукоизоляционная панель, замена
• переднюю отделочную панель порога. См.Отделочная панель порога, замена
• переднее ковровое покрытие пола
• задний воздуховод (1). См.Снятие переднего и заднего воздуховодов на канале на стойке B.

Потяните / согните канал (3) у центральной консоли. Отсоедините воздуховод на верхнем креплении.Отсоедините воздуховод от поперечной балки.

Установка передних воздуховодов заднего канала

Установите:

• канал (3) в поперечной балке и верхнем креплении
• задний воздуховод (1). См.Установка переднего и заднего воздуховодов на канале на стойке B
• переднее ковровое покрытие пола
• переднюю отделочную панель порога. См.Отделочная панель порога, замена
• звукоизоляционную панель. См.Звукоизоляционная панель, замена
• боковую панель на центральной консоли
• переднее сиденье. См.Обивка, спинка сиденья, замена (-2004) или Переднее сиденье, замена (2005-).

Снятие заднего воздуховода заднего канала

Установите переднее сиденье в переднее и самое высокое положение.Стяните воздуховод (4), потянув его назад.

Установка заднего воздуховода заднего канала

Установите воздуховод.Установите сиденье на место в его первоначальное положение.

Снятие воздуховода с канала стойки C

Снимите:

• панель стойки С. См.Панель, стойка С, замена
• разъем с органов управления информационно-развлекательной системы
• воздуховод на обратной стороне.

Установка воздуховода канала стойки C

Установите:

• воздуховод
• разъем
• панель стойки С. См.Панель, стойка С, замена.
