Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | D4164T | 2007–2010 |
| C30 | D4204T | 2007–2010 |
| C70 (06-) | D4204T | 2008–2010 |
| S40 (04-) | D4164T | 2005–2010 |
| S40 (04-) | D4204T | 2004–2010 |
| S40 (04-) | D4204T2 | 2004–2006 |
| V50 | D4164T | 2005–2010 |
| V50 | D4204T | 2004–2010 |
| V50 | D4204T2 | 2004–2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие компонентов
Снимите:
- обогреватель охлаждающей жидкости двигателя. См.: Bränsledriven tillsatsvärmare
- модуль подогревателя сгорания (CPM). См.: Styrenhet bränsledriven tillsatsvärmare
- крышку и муфты трубопровода. См.: Kylvätskerör bränsledriven tillsatsvärmare

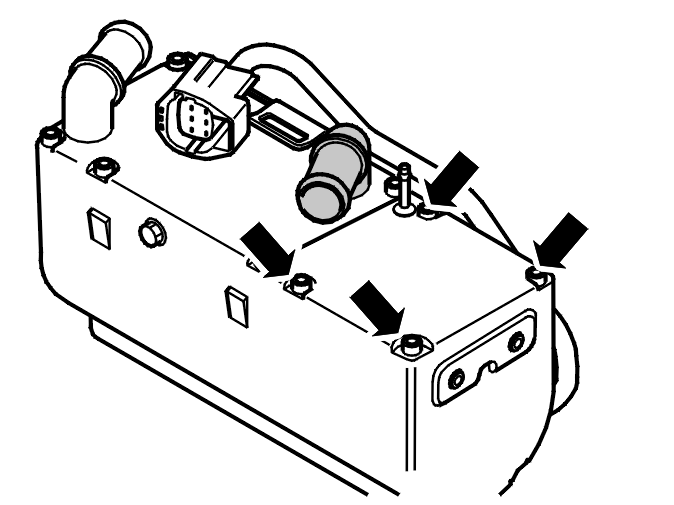

- крышку электродвигателя вентилятора. Закреплено 4 винтами
- корпус вокруг электродвигателя вентилятора.
Важная информация
Датчик температуры охлаждающей жидкости двигателя (синие кабели) и термостат защиты от перегрева (красные кабели) нельзя заменять отдельно. Они должны заменяться вместе со жгутом проводов и 14-штырьковым разъемом.
Снятие
Снятие термостата защиты от перегрева/датчика температуры охлаждающей жидкости двигателя

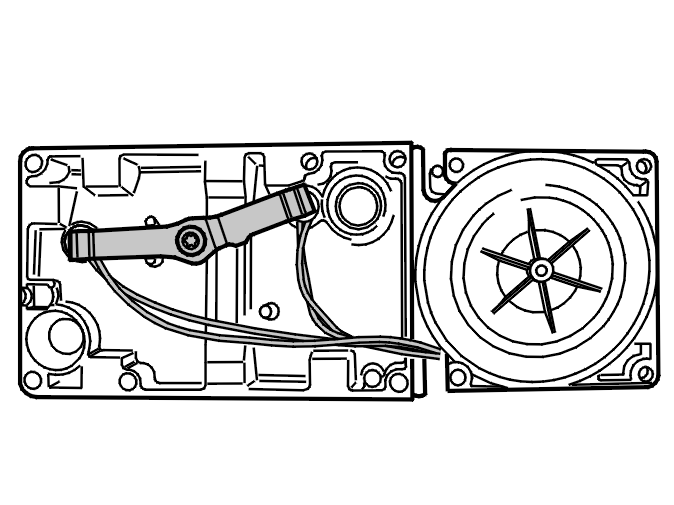

Выверните 1 винт держателя.Выньте датчики из углублений.Отсоедините все оставшиеся кабельные выводы и кабели кроме выводов и кабелей:– термостата защиты от перегрева в положениях 5 и 6 (красные кабели)– датчика температуры охлаждающей жидкости двигателя в положениях 3 и 4 (синие кабели).Разъем поставляется с запасной деталью.
Установка
Установка термостата защиты от перегрева/датчика температуры охлаждающей жидкости двигателя
Установите датчики и расположите жгут проводов вдоль углублений теплообменника. Убедитесь, что втулка кабеля правильно расположена по отношению к крышке электродвигателя вентилятора.
Установите держатели датчиков, используя 1 винт. Затяните.

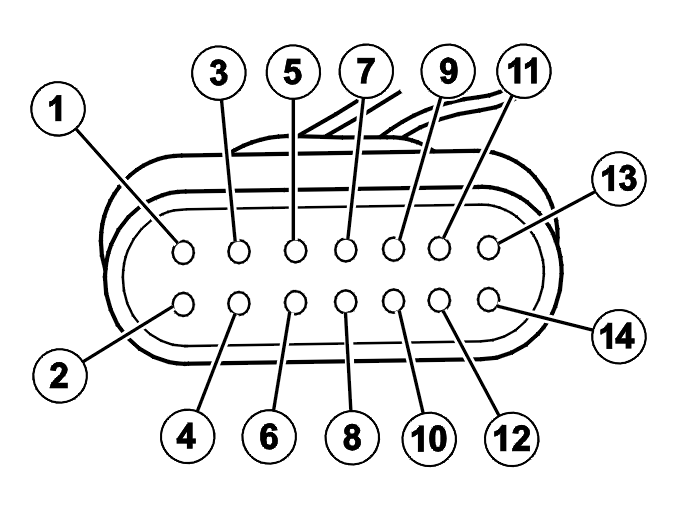

Установите снятые кабели вместе с кабельными выводами. См.:– Датчик пламени в положениях 1 и 2 (синий и коричневый).– Свечу предпускового подогрева в положениях 9 и 12 (белый и коричневый).– Водяной насос в положениях 10 и 11 (коричневый и фиолетовый).– Электродвигатель вентилятора в положениях 13 и 14 (черный и коричневый).
Установите:
- корпус вокруг электродвигателя вентилятора
- крышку электродвигателя вентилятора, используя 4 винта. Затяните
- крышку и муфты трубопровода. См.: Kylvätskerör bränsledriven tillsatsvärmare
- модуль управления. См.: Styrenhet bränsledriven tillsatsvärmare
- обогреватель охлаждающей жидкости двигателя. См.: Bränsledriven tillsatsvärmare.
Завершение
Проверка обогревателя охлаждающей жидкости двигателя
Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.
