Обогреватель охлаждающей жидкости двигателя, работающий на топливе (D4162T, D4164T, D4204T)

Снятие компонентов и слив охлаждающей жидкости двигателя

Снимите крышку расширительного бачка.Поднимите автомобиль.Снимите щиток под автомобилем. Оно закреплено 7 винтами. Смотрите иллюстрацию.Установите шланг на штуцере на радиаторе.Протяните шланг вниз к емкости.Откройте штуцер. Слейте охлаждающую жидкость двигателя.

Снятие крышки двигателя

Снимите крышку двигателя, потянув ее прямо вверх.

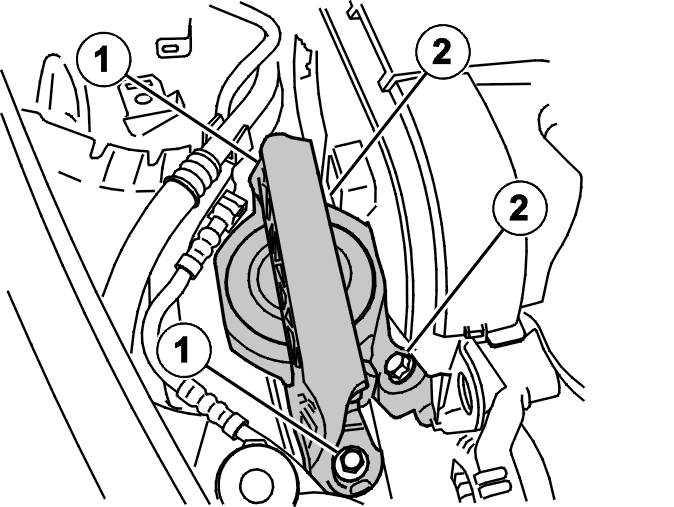

Примечание: Отметьте положение правой подушки двигателя по отношению к элементу конструкции рамы.

Выверните 2 винта правой подушки двигателя. См. иллюстрацию (положение 1).Потяните двигатель прямо вперед.

Снятие обогревателя охлаждающей жидкости двигателя

Отсоедините шланг охлаждающей жидкости двигателя (1). Закупорьте отверстие, чтобы предотвратить бесконтрольное вытекание оставшейся в обогревателе охлаждающей жидкости.Подложите бумагу под обогреватель охлаждающей жидкости двигателя для сбора пролившейся охлаждающей жидкости двигателя.

Снимите:

• разъем (2) обогревателя охлаждающей жидкости двигателя
• топливопровод (3) с зажима под обогревателем.

Откройте держатель (4) шлангов радиатора позади двигателя, чтобы открыть доступ к нижнему шлангу радиатора, идущему к водяному насосу.

Отсоедините разъем водяного насоса.

Подсказка: Отметьте расположение верхнего шланга на водяном насосе.

Расположите емкость под водяным насосом для сбора пролившейся охлаждающей жидкости.Отсоедините верхний шланг, как показано на иллюстрации. Закупорьте отверстие.

Снимите:

• винт крепления обогревателя охлаждающей жидкости двигателя. См. иллюстрацию
• кронштейн разъема.

Отведите наружу верхний край обогревателя охлаждающей жидкости двигателя.Положите бумагу вокруг верхнего топливного соединения на обогревателе охлаждающей жидкости двигателя.Отсоедините топливный шланг.

Подсказка: Используйте 🔧 Щицы (для зажимов) для отсоединения и закрепления зажимов.

Поднимите обогреватель охлаждающей жидкости двигателя.

Примечание: Может понадобиться немного передвинуть двигатель вперед.

Снимите выхлопную трубу с обогревателя охлаждающей жидкости двигателя. См.: Avgassystem bränsledriven tillsatsvärmare.

Перестановка шлангов охлаждающей жидкости двигателя

Переставьте шланги охлаждающей жидкости двигателя.

Примечание: Перед снятием отметьте внутреннее положение шлангов по отношению друг к другу. Это позволяет правильно и без натяжения расположить шланги во время установки.

Установка обогревателя охлаждающей жидкости двигателя

Расположите обогреватель охлаждающей жидкости двигателя в его нижнем креплении.

Установите топливопровод над обогревателем охлаждающей жидкости двигателя, используя новый зажим.

Подсказка: Используйте 🔧 Щицы (для зажимов) для закрепления зажима.

Вдавите на место верхний край обогревателя.Установите винт крепления и кронштейн разъема. Затяните. См.: Åtdragningsmoment.

Установите:

• нижний шланг охлаждающей жидкости на водяном насосе. См. сделанную ранее отметку
• разъем на водяном насосе
• выхлопную трубу обогревателя охлаждающей жидкости двигателя. См.: Avgassystem bränsledriven tillsatsvärmare
• шланг радиатора водяного насоса в его держатель
• топливопровод в зажиме под обогревателем охлаждающей жидкости двигателя
• разъем обогревателя охлаждающей жидкости двигателя
• шланг радиатора внутрь салона.

Прижмите двигатель обратно в его первоначальное положение. Затяните 2 винта M12 правой подушки двигателя на элементе конструкции рамы. Используйте отметки.

Примечание: Моменты затяжки см.: Момент затяжки Åtdragningsmoment Åtdragningsmoment.

Установите крышку двигателя.Затяните сливной штуцер на радиаторе.Залейте охлаждающую жидкость и прогрейте двигатель до тех пор, пока не откроется термостат.Долейте, если необходимо.

Программирование модуля подогревателя сгорания (CPM)

Запрограммируйте модуль управления. См.:

Проверка обогревателя охлаждающей жидкости двигателя и установка крышки

Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.Установите щиток под автомобилем при помощи 7 винтов.
