Верхний передний клапанный узел, сборка

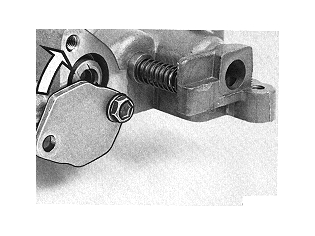

Вверните шариковый клапан в новый клапанный узел

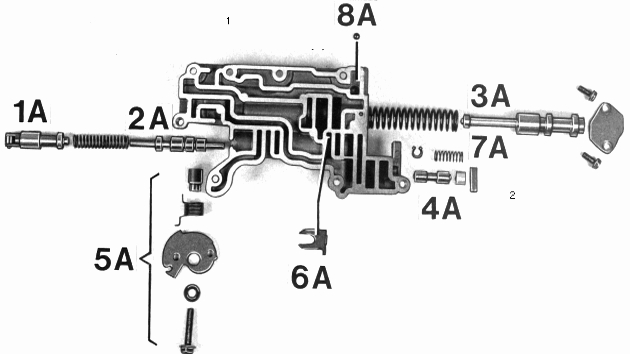

Установите компоненты в новый клапанный узел

1. 5-6 Н·м

1. Резиновый шарик диаметром 5,5 мм (только в системе управления без блокировки гидротрансформатора)
2. Регулировочные шайбы 7А. Установите столько же шайб, сколько было снято

1. 6-9 Н·м

Прокладки

Примечание: Верхняя и нижняя прокладки отличаются. Проверьте правильность расположения и ориентации каждой прокладки.

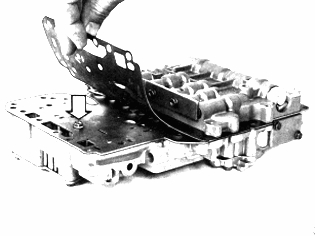

Положите нижнюю прокладку и перегородку поверх нижнего клапанного узла

Убедитесь, что шарики клапанов, байпасный клапан, пружины и держатели клапанов стоят на месте. Используйте новую прокладку, убедившись, что она идентична старой. Несильно закрепите одним винтом перегородку.

Положите верхнюю прокладку на перегородку

Используйте новую прокладку. Убедитесь, что новая прокладка идентична старой.

Убедитесь, что все шарики и держатели клапанов стоят на месте в заднем верхнем клапанном узле

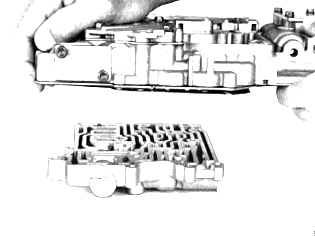

Поместите верхний клапанный узел на нижний клапанный узел

Убедитесь, что прокладка и отверстия совпадают.

Установите винты верхнего заднего клапанного узла

3 винта.

Переверните клапанный узел и выверните винт из перегородки

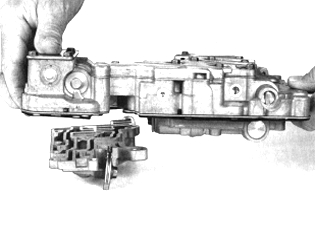

Положите нижний клапанный узел на верхний передний клапанный узел

Убедитесь, что шарик и держатель клапана дроссельной заслонки стоят на месте в верхнем переднем клапанном узле.Убедитесь, что прокладка и отверстия совпадают.

Установите винты верхнего переднего клапанного узла

Также установите на место крышку (4 винта).

Переверните систему управления и поставьте по пять винтов в верхний передний и в верхний задний клапанные узлы

Перед затяжкой винтов убедитесь в правильности положения прокладок

Затяните винты клапанного узла

1. Момент затяжки: 5-6 Н·м

Затяните винты с обеих сторон.

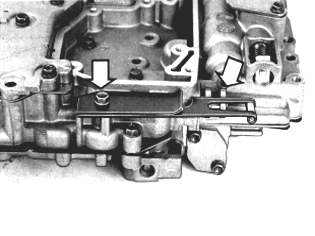

Поставьте клапан переключателя передач

Установите стопорную пружину и держатель

Затяните винтыМомент затяжки: 5-6 Н·м

Установите систему управления на коробку передач

Поставьте новую прокладку поддона картера.

См. Система управления, установка.

При замене системы управления в сборе

См. Идентификация коробки передач

См. Процедура замены - гидравлическая система управления для идентификации коробки передач.
