Вентиляция картера и Модуль электронной дроссельной заслонки (ETM), очистка (B6294S, B6304S3)

Демонтируйте:

• провод аккумулятора от отрицательной клеммы аккумулятора, см.:Электрическая системаАккумулятор, замена
• трубку масломерного щупа
• толстые шланги с Т-образного патрубка.

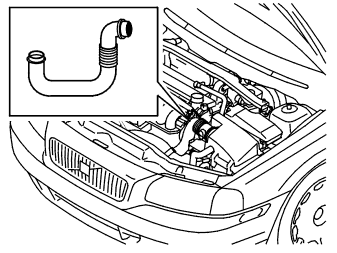

Демонтируйте впускной коллектор между корпусом дроссельной заслонки и воздухоочистителем (ACL).

Выверните 10 винтов на контрфланце впускного коллектора.Поднимите верхнюю часть впускного коллектора.Установите 🔧 LOCK (INSUGNINGSRöR/DELBART)

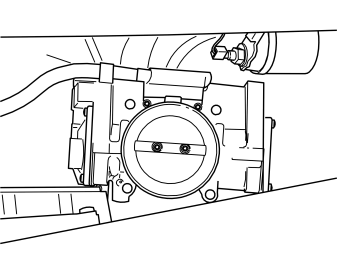

Выверните 4 винта из корпуса дроссельной заслонки.

Положите бумагу между кожухом вентилятора и блоком двигателя.Положите корпус дроссельной заслонки на бумагу.

Очистите корпус дроссельной заслонки (ТВ) с помощью чистящего средства 1161826 и нанесите с помощью щетки или аналогичного инструмента.Убедитесь в том, что удалены все загрязнения с поверхностей, отмеченных на иллюстрации.

Примечание: Не пользуйтесь сжатым воздухом для чистки корпуса дроссельной заслонки.

Осторожно вытрите внутреннюю часть воздуховода начисто на обеих сторонах диска дроссельной заслонки. Вытрите начисто кромку диска дроссельной заслонки.

Отсоедините шланг с Т-образным патрубком от впускного коллектора.Демонтируйте 🔧 LOCK (INSUGNINGSRöR/DELBART)Очистите отверстие во впускном коллекторе. Используйте Ø 2 мм сверло.Отсоедините шланг от Т-образного патрубка.

Очистите:

• Т-образный патрубок. Используйте Ø 2 мм сверло
• шланг с помощью Ø 2 мм электрического кабеля и продуйте сжатым воздухом.

Протрите воздуховод для впускного коллектора.

Установите:

• шланг на Т-образный патрубок
• шланг с Т-образным патрубком на впускной коллектор
• 🔧 LOCK (INSUGNINGSRöR/DELBART)

Установите:

• корпус дроссельной заслонки. Используйте новую прокладку
• 4 винта для корпуса дроссельной заслонки.

Демонтируйте 🔧 LOCK (INSUGNINGSRöR/DELBART)

Установите:

• новую прокладку
• верхнюю часть впускного коллектора. Поочередно затяните винты снаружи.

Установите впускной коллектор между корпусом дроссельной заслонки и воздухоочистителем (ACL).

Установите:

• толстые шланги на Т-образный патрубок

Примечание: Самый толстый соединитель Т-образного патрубка к пламегасителю.
- трубку масломерного щупа.

Подсоедините отрицательный провод аккумулятора.Аккумуляторная батарея, отсоединение
