Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5254T4 | 2004–2007 |
| V70 (00-08) | B5254T4 | 2004–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

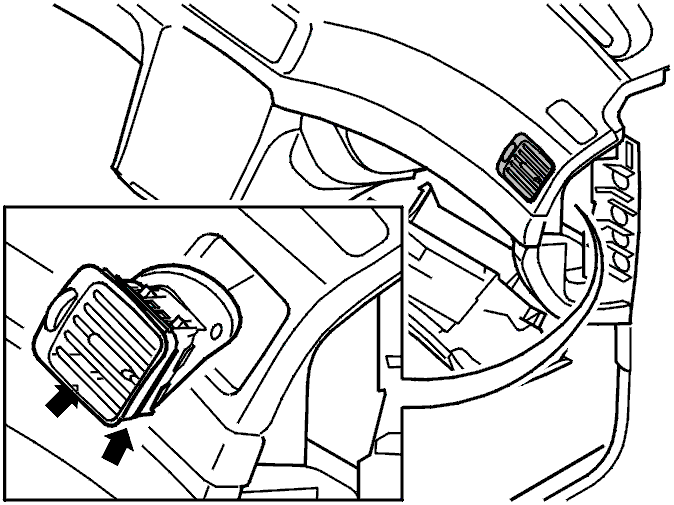

Внешние каналы на приборной панели и уплотнение
Снимите крышку на стороне приборной панели.Снимите выключатель освещения. См.Выключатели фонари, замена.Отделите фиксаторы снизу.Выдавите нижний край. Затем отделите оставшееся.Если необходимо, замените уплотнение.
Установите в обратном порядке.
Клавиатура, активная подвеска, канал, центральный, приборная панель, замена

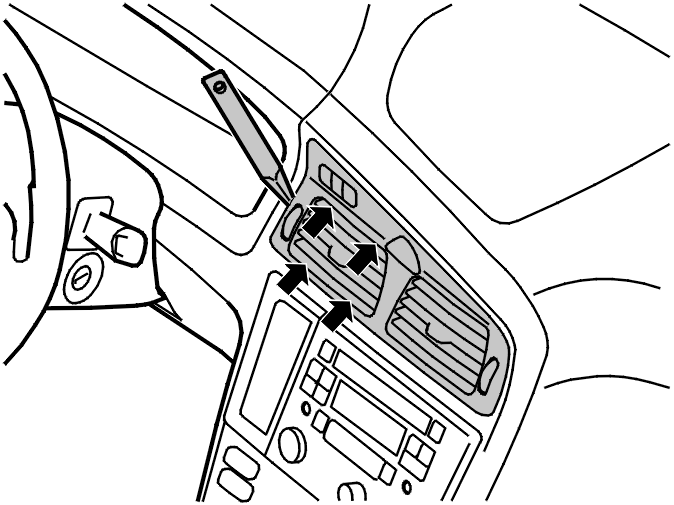

Снятие клавиатуры/центрального канала
Расположите инструмент для уплотнения между панелью и приборной панелью на короткой стороне канала.Отделите ближайшие к инструменту для уплотнения фиксаторы и одновременно подденьте и отделите канал.

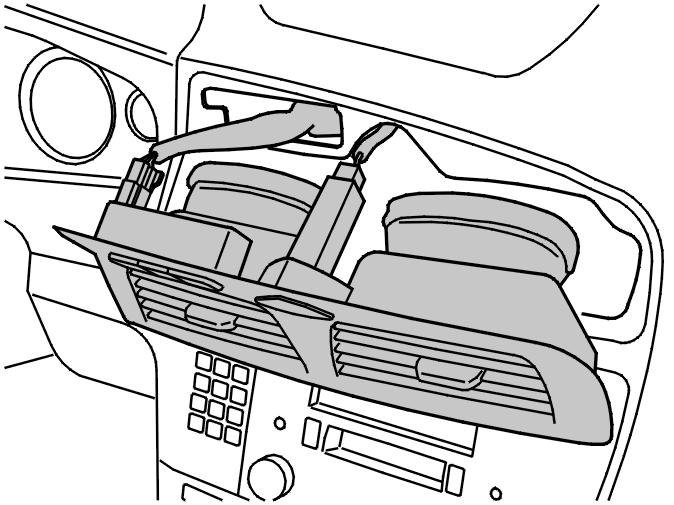

Снимите:
- разъем панели управления активной подвески
- разъем фонаря аварийной сигнализации.
Установка клавиатуры/центрального канала
Установите:
- разъем панели управления активной подвески
- разъем фонаря аварийной сигнализации.
Вдавите панель на место.

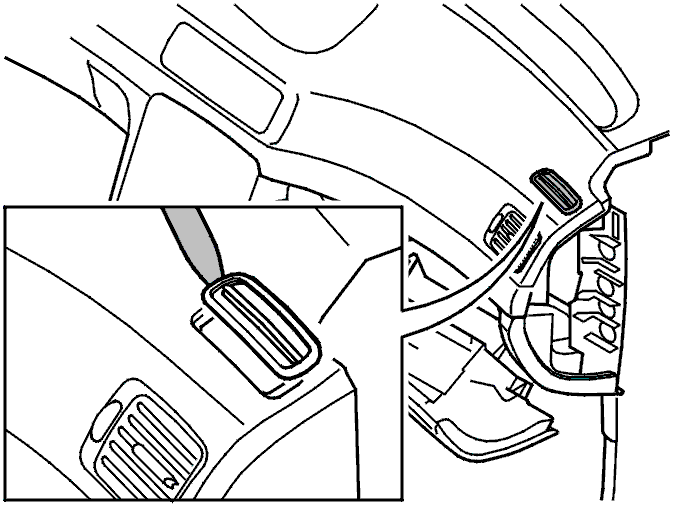

Канал приборной панели, боковой антиобледенитель (сторона водителя)
Снятие
- Снимите боковую панель на приборной панели
- Снимите наружный канал на стороне водителя. См.Внешние каналы на приборной панели и уплотнение
- Поместите инструмент для уплотнения под внешнюю сторону бокового канала
- Вставьте руку в отверстие на фиксаторе внешнего канала, придавите канал вверх и снимите его.
Установка
- Установите трубный канал в правильное положение через отверстие для канала
- Расположите канал и вдавите его на место
- Установите наружный канал. См.Внешние каналы на приборной панели и уплотнение
- Боковая панель приборной панели со стороны водителя.
Канал приборной панели, боковой антиобледенитель (сторона пассажира)
Снятие
- Отведите вниз бардачок. См.Бардачок, замена
- Поместите инструмент для правки под внешнюю сторону бокового канала
- Нажмите на фиксатор рукой и выдавите боковой канал.
Установка
- Установите трубный канал в правильное положение через отверстие для бардачка
- Расположите боковой канал и вдавите его на место
- Отведите вверх бардачок, так чтобы защелки зафиксировались.

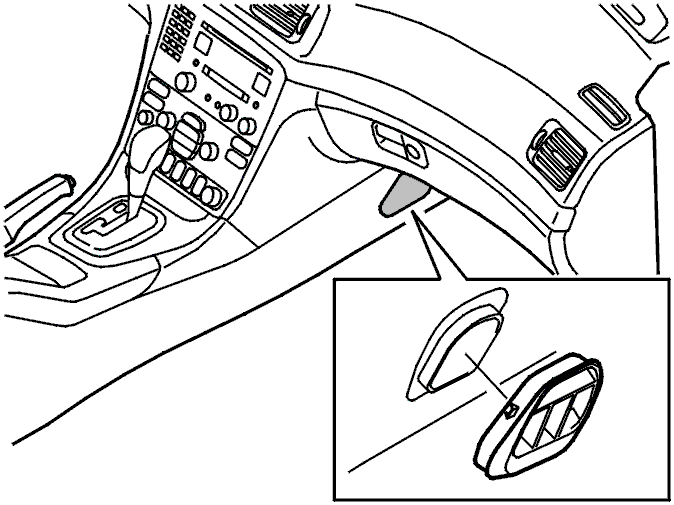

Каналы на боковой панели на центральной консоли
Снятие
- Снимите боковую панель. Стяните канал.
Установка
- Установите в обратном порядке.
Канал стойки В
Снимите и установите. См.Панель, стойка В, замена
