Вентилятор охлаждения двигателя, замена (B5254T4)

Подготовительные работы

Снимите:

• воздушный шланг между корпусом воздухоочистителя и передней крышкой
• корпус воздухоочистителя
• трубу подачи нагнетаемого воздуха над двигателем
• щуп для измерения уровня.

Снятие вентилятора системы охлаждения двигателя

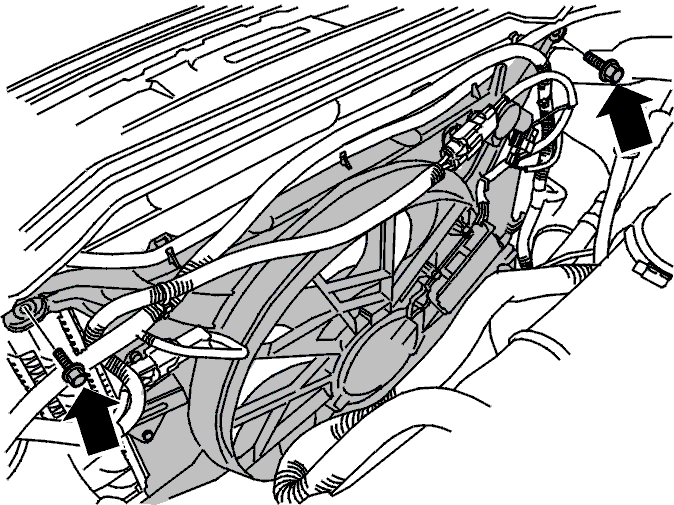

Снимите ленточные хомуты, крепящие кабели к кожуху вентилятора.Выньте проводку из держателя на кожухе вентилятора, правая сторона.Выньте шланг расширительного бачка из держателей в верхней части кожуха вентилятора.Отсоедините оба разъема вентилятора охлаждения двигателя.Выверните оба винта, удерживающих кожух вентилятора.Осторожно поднимите вентилятор охлаждения двигателя.

Снятие кожуха вентилятора

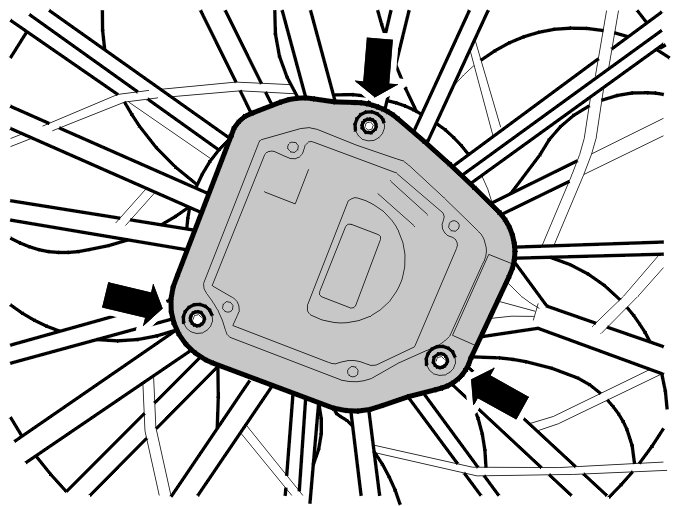

Поместите вентилятор охлаждения двигателя на ровную поверхность шкивом вентилятора вниз.Выверните три винта.Откройте доступ к жгуту проводов и отсоедините разъем.Снимите кожух вентилятора.

Установка кожуха вентилятора

Установите:

• кожух вентилятора
• 3 винта M5 электродвигателя вентилятора обдува.

Закрепите жгут проводов ленточными хомутами. Установите разъем в держатель на кожухе вентилятора.

Установка вентилятора охлаждения двигателя

Осторожно опустите кожух вентилятора и совместите его с отверстиями на сторонах радиатора.Затяните 2 винта крепления M6.Установите верхний шланг масляного радиатора на блоке радиатора (только для автомобилей с автоматической коробкой передач).Подсоедините разъемы вентилятора охлаждения двигателя.Вдавите шланг от расширительного бачка в держатель на кожухе вентилятора.Прикрепите проводку к держателю. Используйте ленточные хомуты.

Завершение

Установите:

• воздушный шланг между корпусом воздухоочистителя и передней крышкой
• корпус воздухоочистителя
• трубу подачи нагнетаемого воздуха над двигателем
• щуп для измерения уровня.
