Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снимите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.
Снятие
Снятие защитной пластины (сдвижная пластина)
Снимите 6 винтов.
Поднимите и сдвиньте брызговик вперед.Снимите защитную пластину.
Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было передвинуть вперед.
Снятие правого шланга подачи нагнетаемого воздуха
Только для бензиновых двигателей:

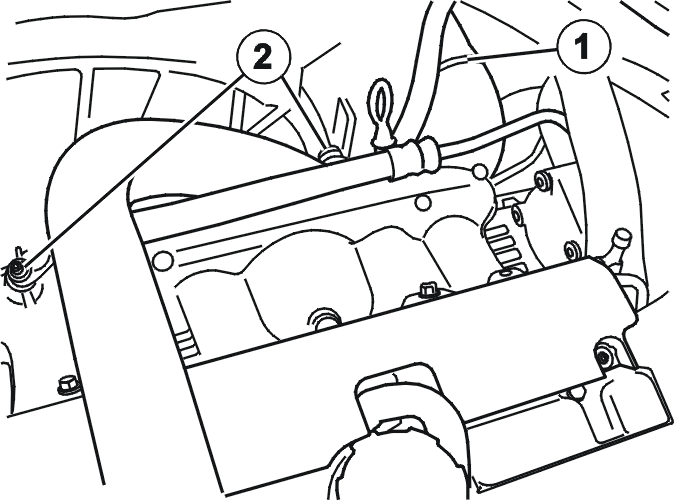

Разберите зажим (1).
Снимите:
- 2 винта (2)
- шланг подачи нагнетаемого воздуха с охладителя нагнетаемого воздуха. Загните вниз шланг и трубу.
Снятие вентилятора охлаждения двигателя
Для всех:
Ослабьте винты крепления так, чтобы узел радиатора опустился примерно на 20 мм.
Примечание: Не выворачивайте винты полностью.
Ослабьте разъем и ленточные хомуты.Уберите в сторону жгут проводов.Снимите винты с крепления вентилятора охлаждения двигателя.Отсоедините шланг расширительного бачак с зажима вентилятора охлаждения двигателя.Поднимите вентилятор наверх, чтобы освободить его от нижнего крепления.Снимите вентилятор вниз.
Примечание: Убедитесь, что никакие шланги не зажимаются при установке вентилятора охлаждения двигателя.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Установка вентилятора охлаждения двигателя
Надавите на вентилятор вниз, не устанавливая его на нижние опоры. Нажмите на верхний край вентилятора вперед и поднимите его так, чтобы его можно было установить на нижние опоры.
Осторожно: Убедитесь, что трос капота не зажат при монтаже вентилятора.
Установите:
- вентилятор охлаждения двигателя.
- 2 винта M6.
- шланг расширительного бачка в зажим кожуха вентилятора
Затяните 2 винта крепления (M8) узла радиатора.
Установка правого шланга подачи нагнетаемого воздуха
Только для бензиновых двигателей:
Установите:
- шланг подачи нагнетаемого воздуха на охладитель нагнетаемого воздуха
- 2 винта M5 (2). Затяните зажим (1).
Установка защитной пластины (сдвижная пластина)
Поднимите защитную пластину в кожухе бампера.Нажмите вперед до упора крепежных скоб в подрамник.Установите винты, M10.
Завершение
Установите кабель аккумулятора.
