Вакуумные насос, бак, труба и клапан, замена

Снятие вакуумного насоса

Осторожно: Перед началом выполнения операции нажмите на педаль тормоза несколько раз, пока в усилителе тормозов не исчезнет отрицательное давление (вакуум).

Снимите вакуумный насос, см. VIDA:Ремонт и установкаФункц. группа 52 Снятие и установка узла электронного вспомогательного насоса

Снятие компонентов с кронштейна вакуумного насоса

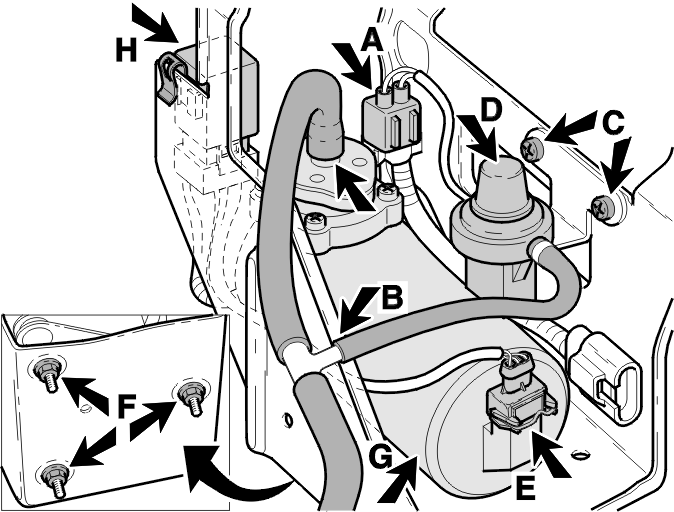

Отсоедините разъемы (А) и (Е) и вакуумный шланг на соединении (В).

Снимите:

• винты (С)
• вакуумный клапан управления (D)
• гайки (F)
• вакуумный насос (G) в сборе
• реле (H)
• жгут проводов
• жгут проводов с реле (H).

Разметка и сверление отверстий в кронштейне

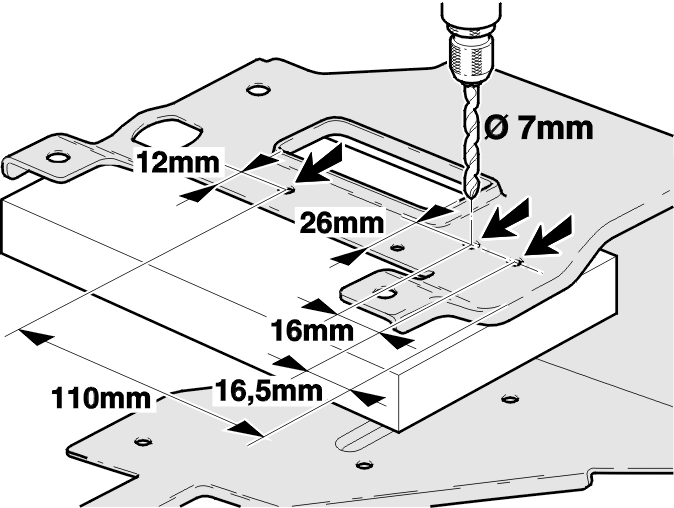

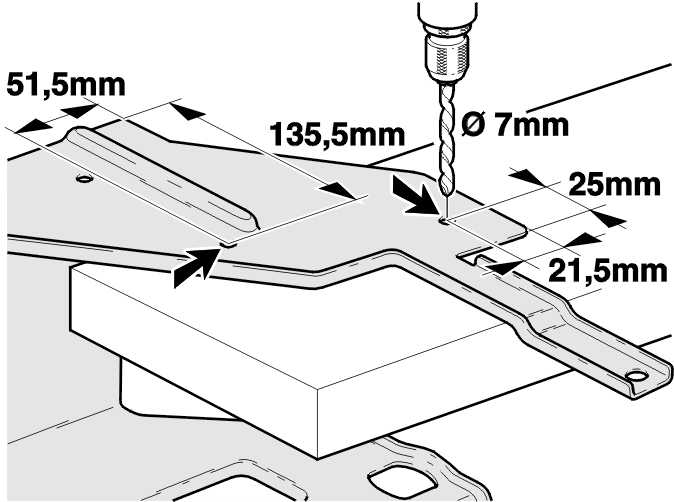

Очистите кронштейн.Разметьте кронштейн для сверления отверстий, как показано на рисунке.Просверлите три отверстиядиаметром 7 мм. Поддерживайте металлический компонент, чтобы кронштейн не сгибался при сверлении.Устраните острые края и нанесите противокоррозийное средство на просверленные отверстия.

Разметка и сверление отверстий в кронштейне

Разметьте кронштейн для сверления отверстий, как показано на рисунке.Просверлите два отверстиядиаметром 7 мм. Поддерживайте металлический компонент, чтобы кронштейн не сгибался при сверлении.Устраните острые края и нанесите противокоррозийное средство на просверленные отверстия и положение вывода реле.

Предварительная сборка

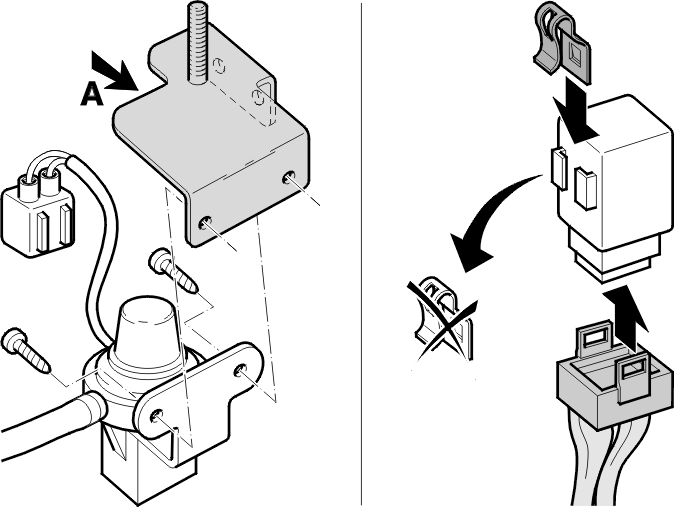

Установите клапан управления на кронштейне (А), используя два новых винта.

Примечание: Винты будет трудно поворачивать, так как они будут нарезать новую резьбу.

Осторожно снимите старый зажим с реле и установите новый зажим.Подсоедините жгут проводов к реле.

Установка кронштейнов

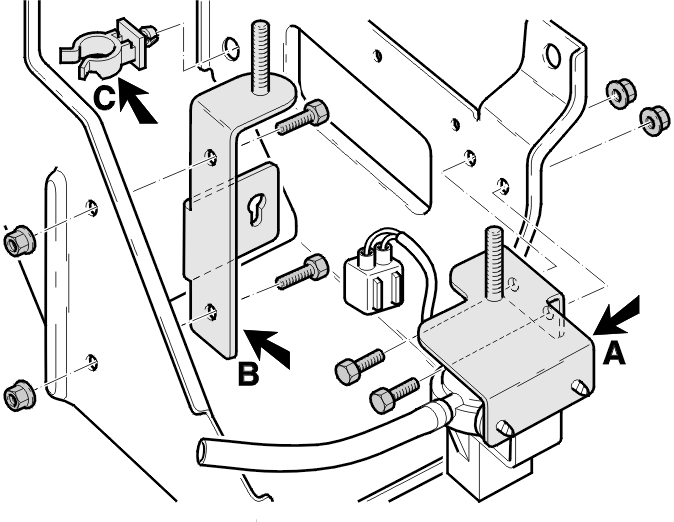

Расположите кронштейн (А) и закрепите его. Момент затяжки9 Н·м.Расположите кронштейн (В) и закрепите его. Момент затяжки9 Н·м.Расположите скобу разъема (С) в кронштейне и закрепите ее.

Установка нового вакуумного насоса

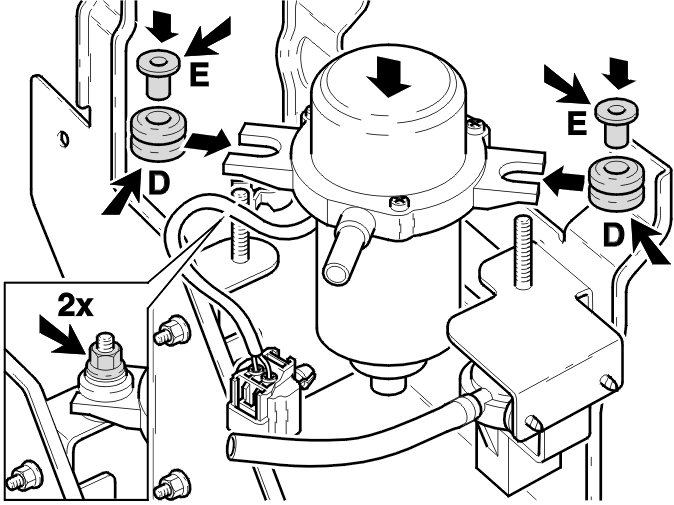

Надвиньте резиновые элементы (D) на насос и установите распорные втулки (Е).Установите вакуумный насос на два резьбовых стержня и установите гайки. Момент затяжки9 Н·м.

Установка жгута проводов и реле

Установите реле в его предыдущее положение на кронштейне и сильно придавите зажим.

Примечание: Если зажим не используется, закрепите реле ленточным хомутом.

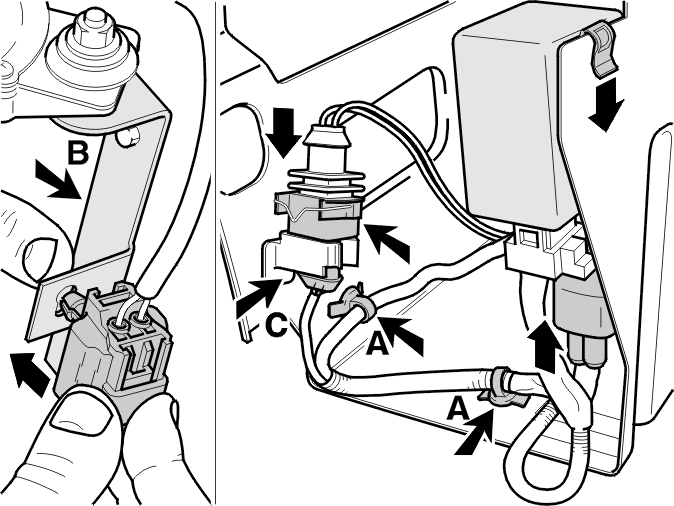

Установите разъем вакуумного насоса в кронштейне (В).Установите жгут проводов с кабельным зажимом в отверстия (А) в кронштейне.Подсоедините разъемы вакуумного насоса и вакуумного клапана управления.Установите разъем в скобу разъема (С).

Установка и подсоединение шлангов

Соберите вакуумные шланги, используйте новые зажимы для шланга.Присоедините зажимную полосу (В) к нижнему шлангу.

Примечание: Не затягивайте зажимы для шланга.

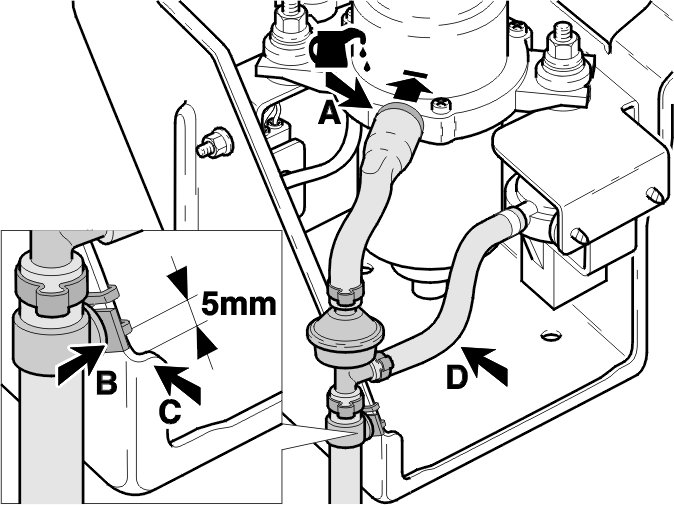

Смажьте соединение шланга (А) смазочным средством номер 1161580 и надвиньте его на вакуумный насос. Проверьте правильность установки, потянув за шланг.Установите зажимную полосу (В) на кронштейне в5 ммот нижней изогнутой части (С).Укоротите более толстую часть имеющегося шланга (D) до правильной длины.

Установка вакуумного насоса с кронштейном

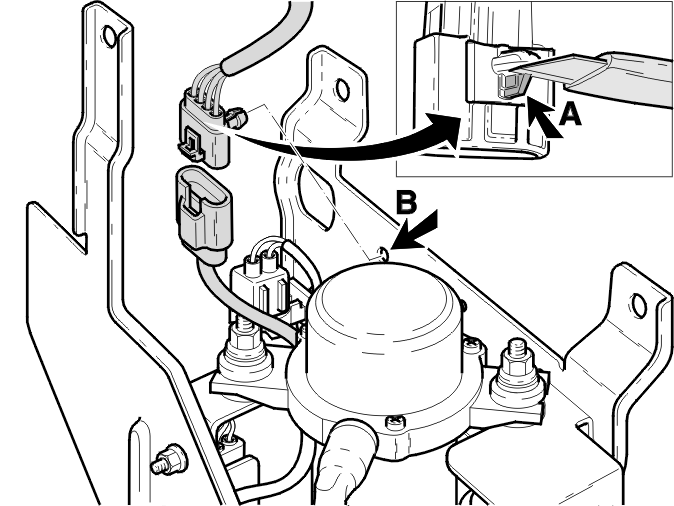

Снимите заштрихованную часть (А) с нижнего стопорного зажима на разъеме, подсоединенном к жгуту проводов автомобиля.Установите кронштейн с вакуумным насосом, см. VIDA:Ремонт и установкаФункц. группа 52 Снятие и установка узла электронного вспомогательного насоса Вставьте разъем и вдавите его в отверстие (В) в кронштейне.

Осторожно: Не притягивайте нижний вакуумный шланг к трубе.

Установка и закрепление вакуумных шлангов

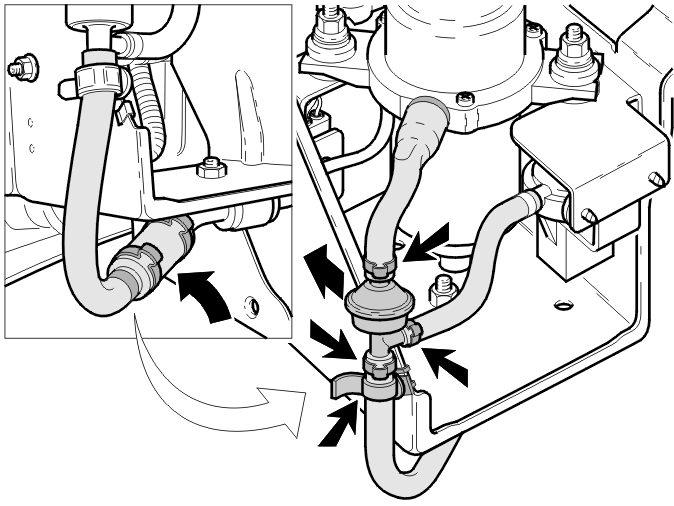

Поверните шланг против часовой стрелки до упора и прикрепите его к нижней стороне при помощи нового зажима для шланга.Прижмите шланги с вакуумным клапаном как можно дальше вперед и закрепите их при помощи зажима для шланга, используя плоскогубцы 951 2619.Шланги не должны быть перекручены и не должны выступать за заднюю часть кронштейна.

Примечание: При закреплении зажима для шланга прижмите узел вперед.

Установка предохранителя с большей величиной (15 А) и проверка функционирования

Снимите:

• крышку блока реле в моторном отсеке

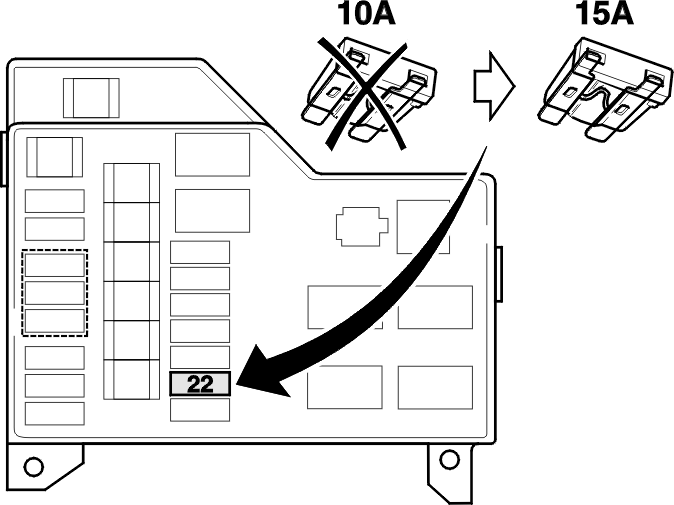

• предохранитель на10 Aиз положения 22.

Установите:

• предохранитель на15 A
• крышку блока реле.

Проверьте функционирование:
Поверните ключ зажигания в положение II и послушайте, как работает вакуумный насос. Насос останавливается через короткий промежуток времени.Запустите двигатель и оставьте его работать на холостом ходу.Нажмите на педаль тормоза несколько раз и проверьте, работает ли дополнительный вакуумный насос.

Подсказка: Чтобы избежать конденсации аккумуляторной кислоты на вакуумном насосе/шлангах, установите дополнительный вентиляционный шланг на аккумулятор. Смотрите бюллетень по обслуживанию 31-0001.
