Снятие и установка узла электронного вспомогательного насоса

Подготовка

• Снимите левое переднее колесо

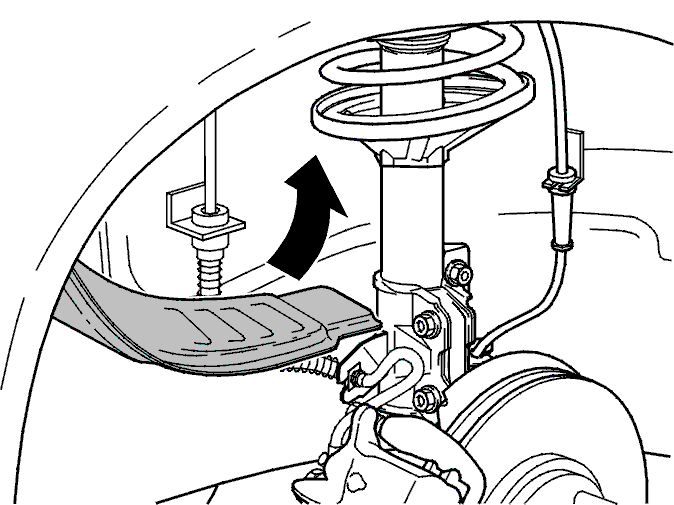

• Отсоедините облицовку крыла на переднем крае (1 винт, 1 болт и 1 заглушка). Изогните крыло назад.

Снятие узла электронного вспомогательного насоса

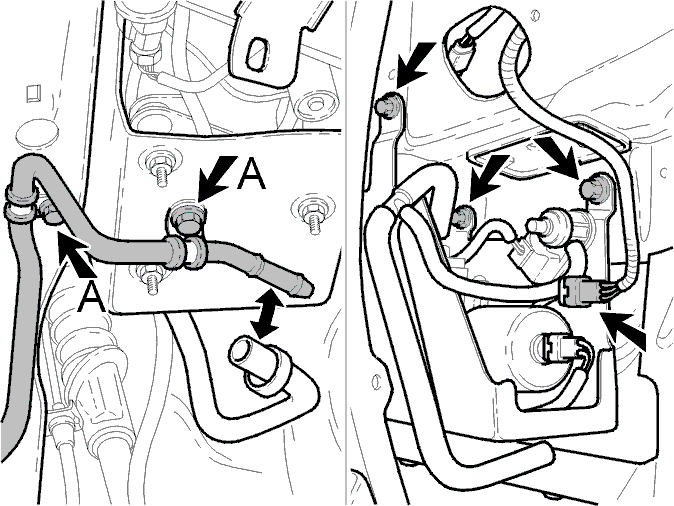

• Отсоедините вакуумный шланг от вакуумной линии
• Снимите зажимы (А) с вакуумной линии
• Отсоедините разъем
• Выверните три винта крепления. Cнимите узел электронного вспомогательного насоса, подняв его.

Установка узла электронного вспомогательного насоса

• Установите узел электронного вспомогательного насоса на лонжерон. Используйте три винта.

Подсказка: Установите передний винт. Используйте удлинительную насадку.

Затяните до25 Н·м
- Подсоедините разъем к жгуту проводов
- Вдавите разъем в крепление. Убедитесь, что разъем закреплен.

Подсказка: Отрежьте часть разъема, если он не сидит в креплении правильно.
- Чтобы предотвратить повреждение, жгут проводов должен быть проложен так, чтобы он не терся о кузов
- Установите вакуумную линию на лонжерон и кронштейн насоса. Используйте зажимы (А).Затяните до25 Н·м.

Примечание: Убедитесь, что вакуумная линия не касается кузова.
- Подсоедините вакуумный шланг к вакуумной линии.

Проверьте работу электронного вспомогательного насоса. См.Проверка электронного вспомогательного насоса

• Закрепите облицовку крыла (1 винт, 1 болт и 1 заглушка).

Установка передних колес

• Установите гайки колеса, но не затягивайте
• Затем затяните по диагонали. Затяните до110 Н·м.

Осторожно: Для предупреждения возникновения напряжений в тормозном диске, необходимо затягивать болты по диагонали и с указанным моментом.
- При затягивании ударным гайковертом должна быть использована накидная головка🔧 ERSATT AV 9512834.

Примечание: Накидная головка предназначена для затягивания колесных гаек при помощи стандартного пневматического ударного гайковерта, создающего момент вращения250-350 Н·м.

Опустите автомобиль.
