Узел рычага выбора передач, замена

Подготовка

Снимите:

• Минусовый кабель с аккумулятора
• центральную консоль. См. Трос коробки передач, замена
• Ручку рычага выбора передач, см. Ручка переключателя передач, замена.

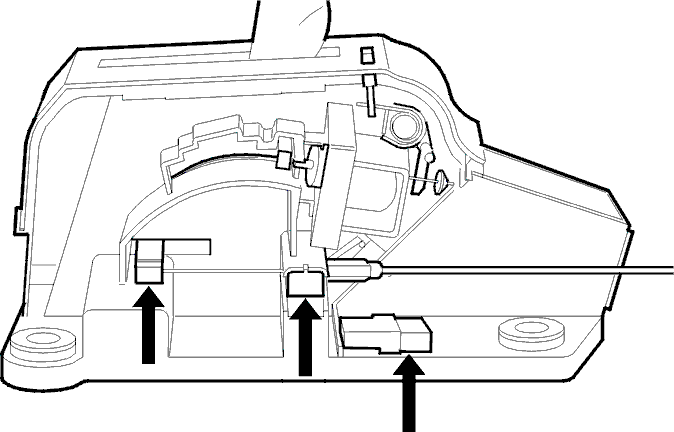

Отсоедините трос переключения с узла переключателя передач.Вытяните ось троса плоскогубцами.снимите стопорный зажим, которым закреплен кожух троса в узле рычага выбора передач.Снимите держатель лампы с накладки освещения.

Снятие контактного разъема (только на автомобилях с фиксатором)

Разъедините контактный разъем соленоида

Снятие троса блокиратора ключа (только на автомобилях с блокиратором ключа)

Установите рычаг выбора передач в положение P и ключ в замке зажигания в положение I или II.Освободите трос блокиратора ключа из узла рычага переключения передач и из плеча рычага.

Снятие полки рычагов управления

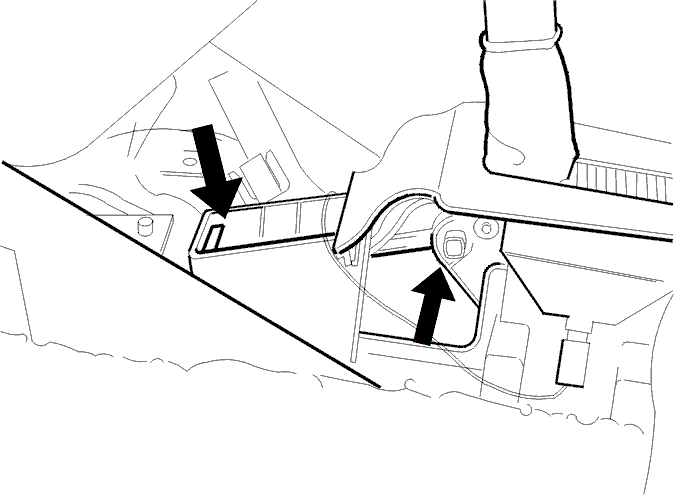

Снимите поперечный элемент между лонжеронами SIPS.Открутите два передних винта узла рычага.Снимите узел переключателя передач.

Примечание: Будьте осторожны, чтобы не допустить переломов на тросе.

Перестановка компонентов

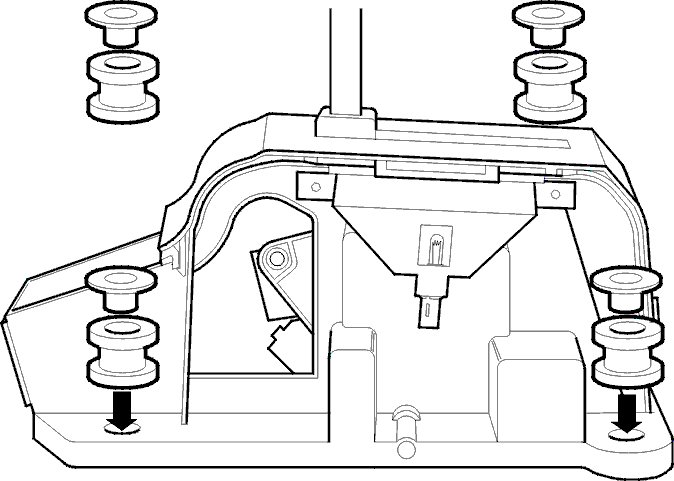

Перенесите, или замените, следующие детали на узле переключения передач:

• Резиновые втулки
• Проставки
• Ручку рычага выбора передач, см. Ручка переключателя передач, замена.
• Манжету, см. Манжета, замена.
• Накладку освещения Световая накладка, замена.
• Жалюзи и панель индикации, см. Жалюзи и панель индикации, замена.

Установка узла переключателя передач

Введите трос в узел переключения передач.Проверьте, чтобы резиновые втулки попадали в направляющие втулки.Установите поперечный элемент между лонжеронами SIPS.Затяните все винты узла рычага выбора передач с усилием в 25 Нм.Затяните боковые винты поперечного лонжерона до 25 Нм.

Установите:

• Кожух рычага выбора передач с зажимом
• Трос к плечу рычага с осью.

Установка контактного разъема (только на автомобилях с фиксатором)

Соедините разъём проводов соленоида.

Установка троса блокиратора ключа (только на автомобилях с блокиратором ключа)

Установите рычаг выбора передач в положение P и ключ в замке зажигания в положение I или II.Установите трос блокиратора ключа в плече рычага и в узле рычага выбора передач.Проверьте работу блокиратора ключа, см. Проверка функции блокировки ключа.

Установите:

• Держатель лампы на световой накладке.
• центральную консоль. См. Трос коробки передач, замена
• минусовый кабель аккумулятора.
