Трос коробки передач, замена (B5202FS, B5204FT, B5204T2)

Подготовка

Установите автомобиль на ровной поверхности. Не затягивайте ручной тормоз.Снимите:

• корпус воздушного фильтра (ACL)
• аккумулятор
• полку аккумулятора

Снимите:

• Стопорный зажим и шайба на плече рычага
• Гайки и шайбы к кронштейну троса.

Примечание: На моделях позднего исполнения неи никаких шайб.
- Трос коробки передач с плеча рычага.

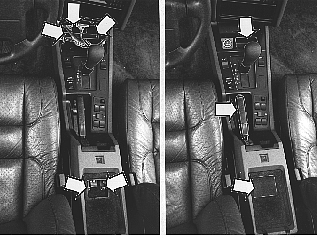

Снимите:

• Панель прикуривателя (2 винта)
• Шайбу под рычагом ручного тормоза
• Крышку в отсеке для хранения.

Освободите разъемы туннельной консоли.Выверните 4 винта. Снимите консоль.

Снятие троса коробки передач

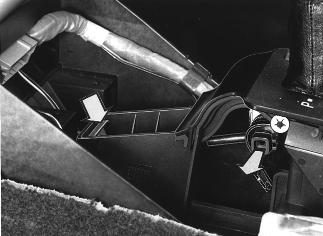

Отсоедините трос переключения с узла переключателя передач.Вытяните ось троса плоскогубцами.снимите стопорный зажим, которым закреплен кожух троса в узле рычага выбора передач.

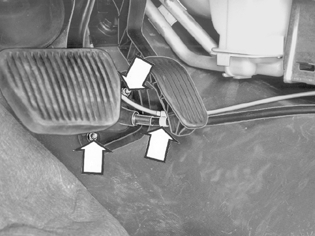

Пригните вниз коврик и уберите боковую панель. Открутите гайки переходной втулки в стенке торпеды.Только для автомобилей с блокиратором ключа:Снимите трос блокиратора ключа с рычага выбора передач.Снимите тросы рычага выбора передач.

Установка троса коробки передач

Примечание: Будьте осторожны, чтобы не повредить трос или его кожух резкими изгибами. Будьте осторожны с манжетой троса.

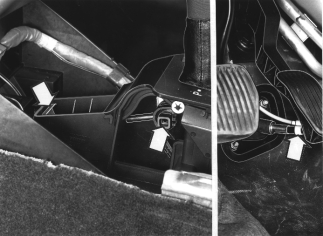

Наведите трос в узел переключения передач.Установите:

• переходную втулку в стенке торпеды. Момент затяжки 6 Нм.
• кожух троса в узле рычага выбора передач и зафиксируйте зажимом.
• трос к плечу рычага с осью.

Только на автомобилях с блокиратором ключа: Закрепите трос блокиратора ключа к рычагу выбора передач.Установите боковую панель.Расстелите ковровое покрытие

Установка центральной консоли

• 4 винта
• Контактные разъемы (черный, серый)
• Крышку в отсеке для хранения
• Шайбу под рычагом ручного тормоза
• Панель прикуривателя

Отрегулируйте и установите трос на коробке передач, см. описание в следующем пункте.

Переведите рычаг переключателя передач в положение R.

Примечание: Проверьте, чтобы трос переключения двигался свободно в отсеке двигателя.

Прижмите плечо рычага на коробке передач вперед до положения P.

Примечание: Не прикасайтесь к тросу коленчатого вала. Положение троса переключения не должно нарушаться.

Проверьте положение P, пытаясь перекатить автомобиль.Поверните затем плечо рычага в следующее положение (R).Нанесите небольшое количество консистентной смазки 1161241-3 на шейку оси плеча рычага.

Примечание: Будьте осторожны, чтобы не изменить положения плеча рычага.

Осторожно вставьте трос на шейке оси плеча рычага и на шпильках.Следите за тем, чтобы не изменить положения рычага выбора передач или плеча рычага!Вставьте шайбы (только раннее исполнение) и гайки.Затяните гайки слегка и накрест. Затяните потом до 25 Нм.Установите шайбу и фиксирующий зажим на плечо рычага.

Проверка

Установите рычаг выбора передач в положение N. Нажмите на рычаг вперед не передвигая кнопки блокиратора. Свободный ход должен чувствоваться.

Установите рычаг выбора передач в положение D. Нажмите на рычаг назад не передвигая кнопки блокиратора. Свободный ход должен чувствоваться.

Установите:

• корпус воздушного фильтра (ACL)
• полку аккумулятора
• Аккумулятор. Подключите кабели
