Узел переключателя передач, замена (2005, 2006)

Подготовительные работы

S60R (двигатель B5254T4)
Снимите туннельный отсек согласно Центральная консоль, замена.

S60 (другие двигатели)
Снимите туннельный отсек согласно Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).

Снимите набалдашник рычага переключения передач согласно Ручка рычага переключателя передач, замена.

Снятие троса переключения передач с шарового соединения

Снимите трос переключения передач с шарового соединения.Используйте съемник🔧 UTDRAGARE.

Подсказка: Для снятия троса переключения передач винт съемника поворачивается против часовой стрелки.

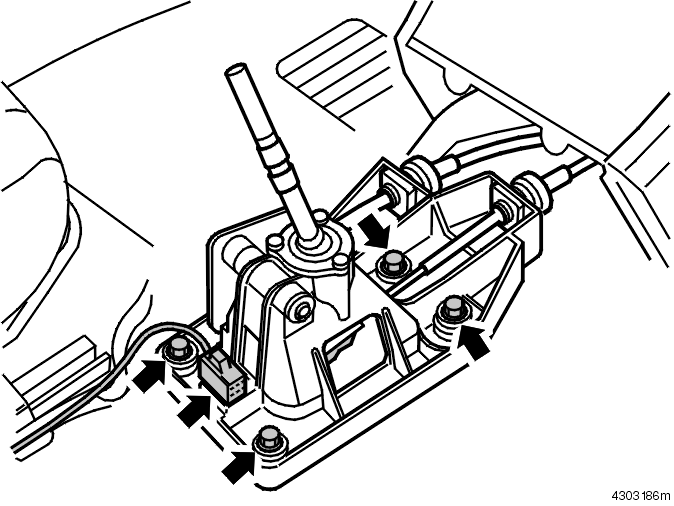

Снятие узла переключателя передач

Снимите:

• разъем
• болты узла переключения передач.

Поднимите узел переключателя передач и поверните его так, чтобы получить доступ к нижнему тросу переключения передач.

Снятие троса переключения передач с шарового соединения и узла переключателя передач

Снимите трос переключения передач с шарового соединения.Используйте съемник🔧 UTDRAGARE.

Подсказка: Для снятия троса переключения передач винт съемника поворачивается против часовой стрелки.

На обоих тросах переключения передач осторожно отогните вверх зажимы (1) и сдвиньте оплетку троса вверх.

Установка на место тросов и узла переключения передач

Установите:

• тросы переключения передач на плече рычага узла переключения передач. Надавите с усилием руками.
• оплетку тросов на узле переключения передач
• узел переключения передач в кузове (M8)
• контактный разъем в узле переключения передач.

Завершение

Установите на место набалдашник рычага переключения передач Ручка рычага переключателя передач, замена.

S60R (двигатель B5254T4)
Установите на место туннельный отсек согласно Центральная консоль, замена.

S60 (другие двигатели)
Установите на место туннельный отсек согласно Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
