Узел переключателя передач, замена (1993, 1994)

• Отсоедините управляющую штангу
• Поднимите автомобиль.

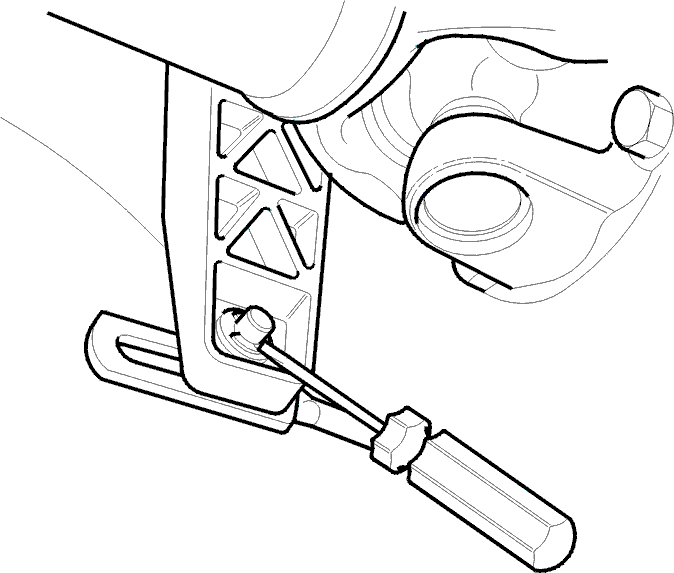

• Отсоедините управляющую штангу от рычага переключателя передач, сняв скобу.

• Отсоедините отрицательный провод от аккумуляторной батареи

• Снимите шумоизоляционные панели с обеих сторон.
• Если узел переключателя передач будет заменяться, снимите рукоятку рычага переключателя передач и пластмассовое кольцо согласно Замена рукоятки рычага переключателя передач.

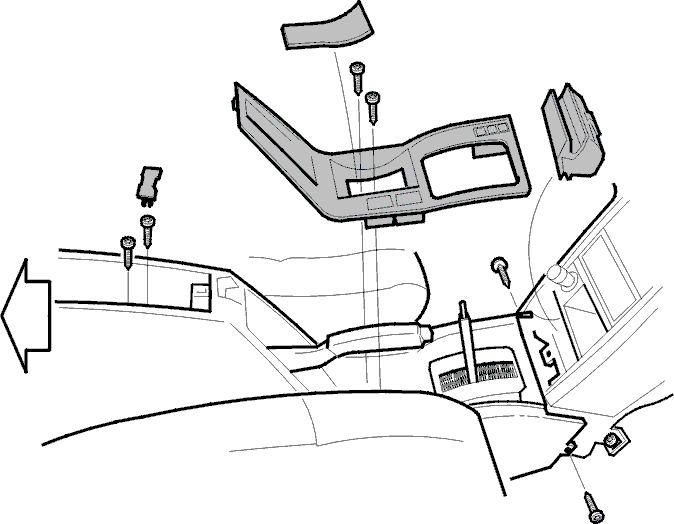

Снимите:

• пепельницу
• винты центральной консоли в вещевом ящике и в передней части панели
• винты панели консоли
• крышку под рычагом стояночного тормоза.

• Отсоедините разъем и снимите панель с центральной консоли.

• Отсоедините разъемы панели.

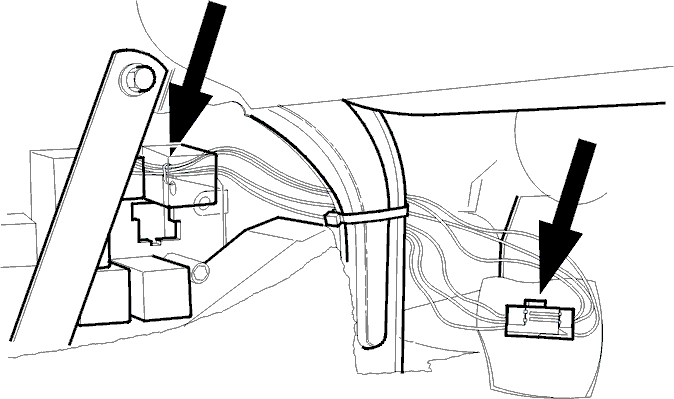

1994 модельный год (см. иллюстрацию):

• Разъедините разъем (к соленоиду и микровыключателю) с правой стороны центральной панели. Снимите ленточные хомуты крепления жгута проводки узла переключателя передач.

Другие модельные годы:

• Разъедините разъем с левой стороны центральной панели.
• Проложите проводку.

Примечание: Автомобили с блокировкой ключа: выполните Подготовка и Снятие троса

Подготовка

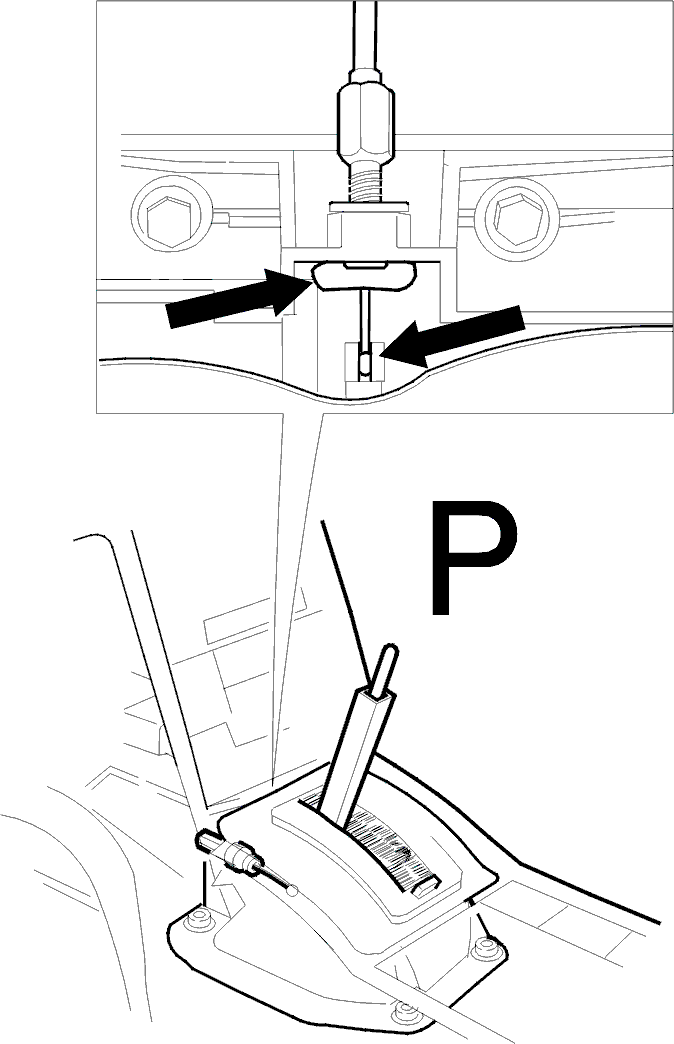

• Переведите рычаг переключателя передач в положение P и поверните ключ зажигания в положение I или II.

Снятие троса

• Снимите стопорную скобу регулятора троса у конца рычага переключателя передач.
• Поднимите конец резиновой полосы вокруг рычага переключателя передач и отсоедините трос от рычага.
• Отсоедините крепление троса от переключателя передач.

Убедитесь, что трос не может застрять в переключателе передач.

Снятие узла переключателя передач

• Снимите узел переключателя передач и рычага
• Выверните винты узла переключателя передач и снимите его.

• Снимите узел переключателя передач с корпуса.
• Снимите пружинную скобу, резиновую втулку и рычаг переключателя передач, выбейте ось.

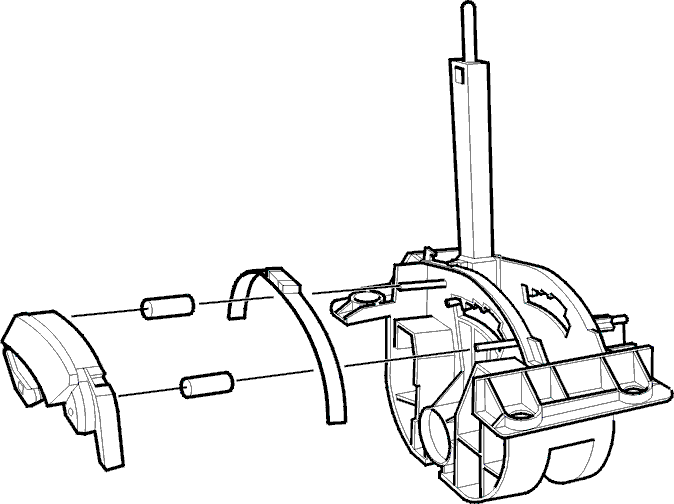

Переставьте:

- Индикаторную панель

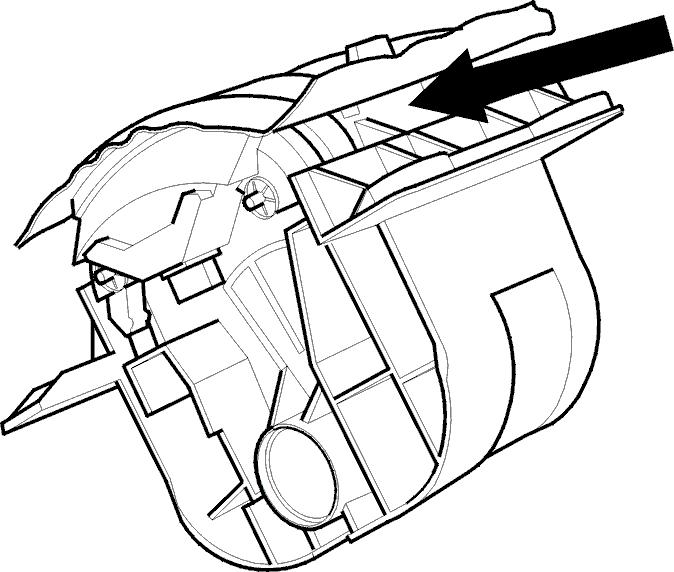

• Снимите панель, нажав в задней части для освобождения защелки.

- Световую полоску с индикатором, крышку и проставки

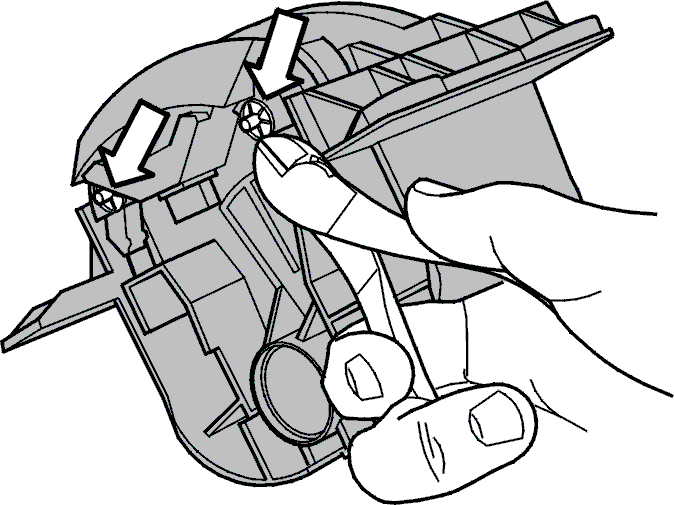

• Срежьте стопорные скобы.

Установка

• Переставьте две проставки, расположенные за световой полоской (для автомобилей с левосторонним управлением).
• Поставьте индикатор и полоску на новый узел переключателя передач.
• Поставьте скобы крепления полоски.

• Поставьте индикаторную панель.

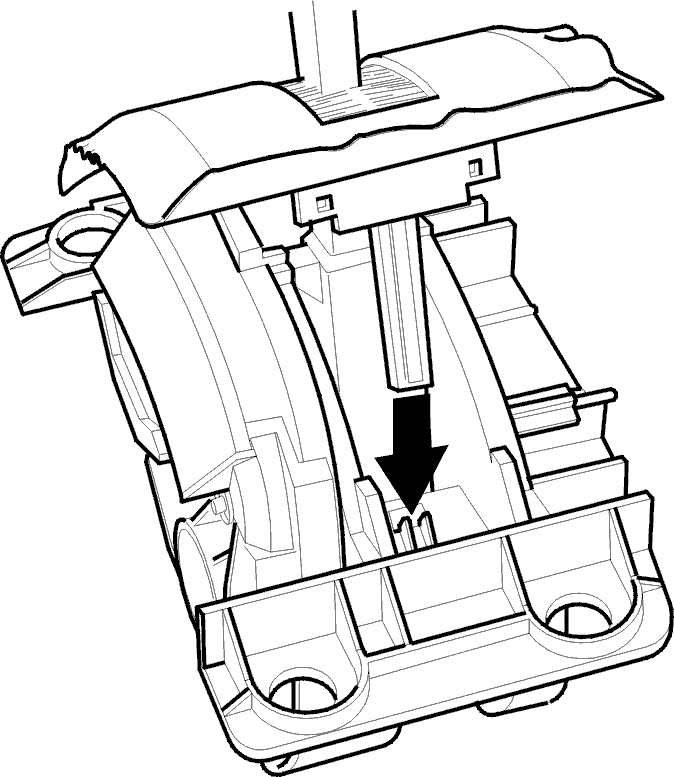

Будьте крайне осторожны при установки кнопки "РАЗБЛОКИРОВАНИЕ РЫЧАГА" в узел.

• Переставьте рукоятку и кольцо рычага переключателя передач согласно Замена рукоятки рычага переключателя передач.

• Установите новый узел переключателя передач в корпус
• Поставьте ось, пружинную скобу и резиновую втулку.

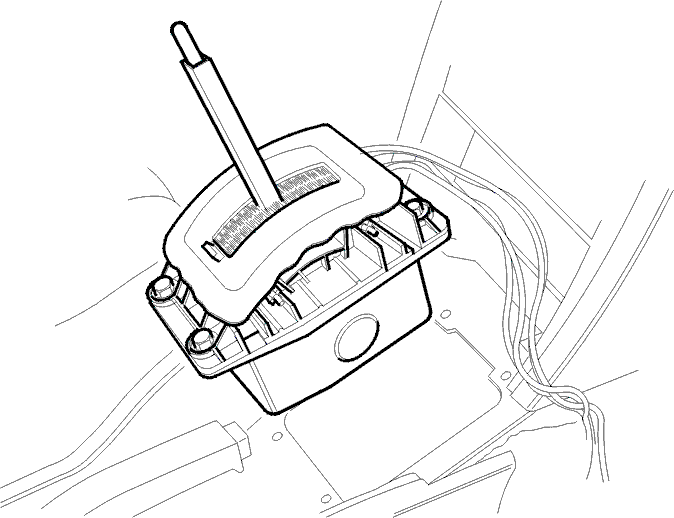

• Установите узел переключателя передач в автомобиль
• Проложите проводку под центральной панелью.
• Поставьте узел. Затяните крепежные винты моментом8 Н·м.
• Установите рукоятку и пластмассовое кольцо рычага переключателя передач согласно Замена рукоятки рычага переключателя передач.

• Соедините разъем.

На иллюстрации показано расположение в автомобилях 93 модельного года.

• Закрепите проводку хомутами на прежнем месте (если есть).

Примечание: Следующие операции выполняются только в автомобилях с устройством блокировки ключа зажигания.

• Подсоедините трос к переключателю передач.
• Установите рычаг переключателя передач в положение P.
• Поставьте стопорное кольцо троса.

• Подсоедините управляющую штангу к рычагу переключателя передач.
• Поставьте штангу с помощь шайбы и стопорного кольца. Убедитесь, что кольцо установилось в канавку.

Установите/подсоедините:

• Панель центральной консоли и саму консоль
• Проводку выключателей центральной консоли
• Пепельницу
• Шумоизоляционные панели с обеих сторон
• Подсоедините отрицательный провод к аккумуляторной батарее

Проверьте и, если необходимо, отрегулируйте согласно Механизм переключателя передач, проверка/регулировка

Примечание: Автомобили с блокировкой ключа:

• Проверьте и, если необходимо, отрегулируйте блокиратор ключа зажигания согласно Проверка функции блокировки ключа зажигания:.
• Проверьте функцию ручного отключения блокировки рычага переключателя передач согласно Проверьте функцию ручного отключения блокировки рычага переклю чателя передач.
