Установка защитного кожуха на замок двери

Снятие дверных панелей

Снимите панель двери согласно Передние и задние двери.См. VIDA: S70/V70, 1998-1999, Группа функций 8, Ремонт, Снятие, замена и установка, 83 Двери и люки, Двери, Передняя и задняя дверь, Дверная панель (этап 6),или метод в Руководстве по ремонту: Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70 1997-.

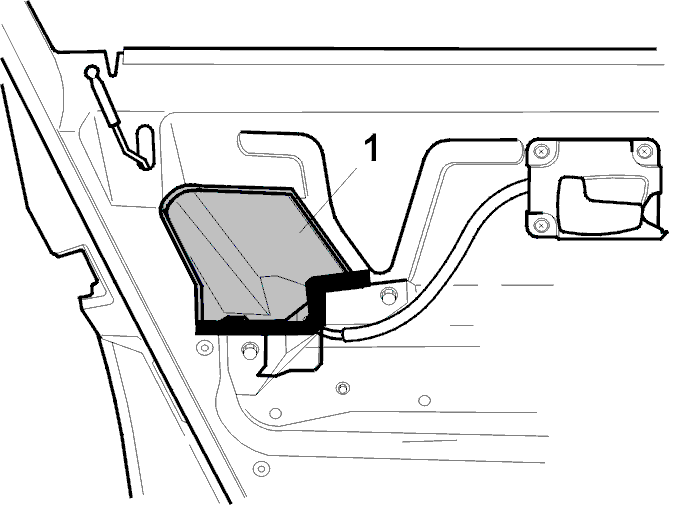

Снятие панели для замка двери

Снимите панель (1).Освободите трос из дверной панели.

Примечание: На иллюстрации показана только передняя дверь.

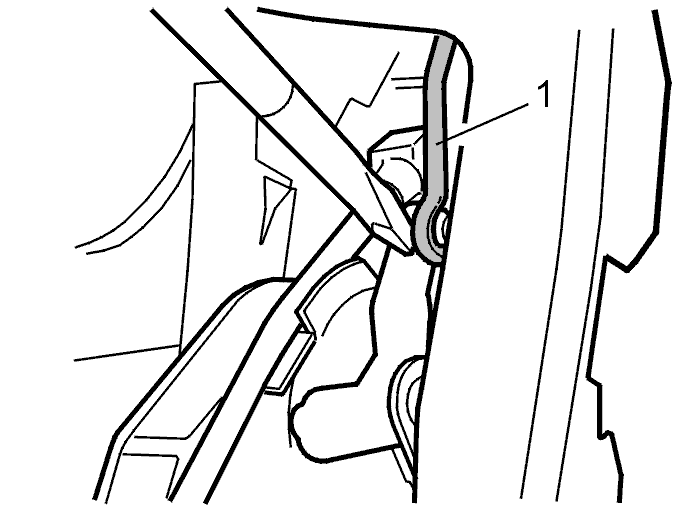

Снятие кнопки запирания

Отсоедините кнопку запирания (1) от рычага и снимите ее.

Примечание: На иллюстрации показана только передняя дверь.

Отсоединение направляющей (задняя дверь)

Выверните нижний винт (1) направляющей.Не сдвигайте направляющую более, чем на 30 мм в бок от нижней точки крепления при снятии замка.

Отсоединение узла замка (передние и задние двери)

Выверните винты (В), Torx 30.

Примечание: На иллюстрации показана только передняя дверь.

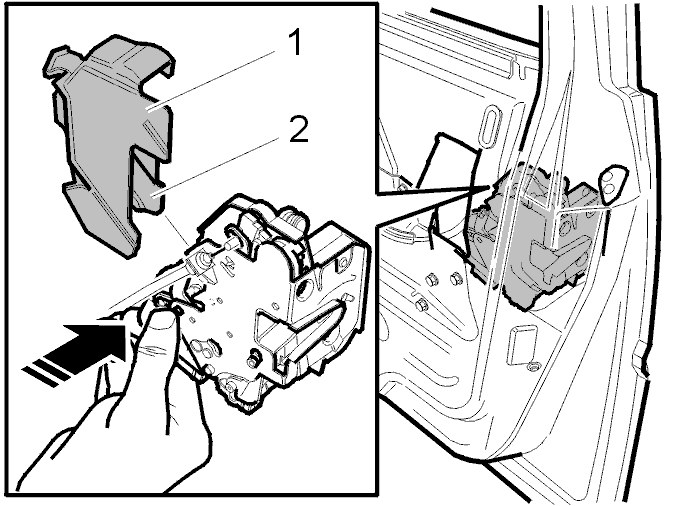

Расположение защитного кожуха

На защитных кожухах выбиты отметки, обозначающие левую и правую стороны.Нажмите переднюю часть замка по направлению к внешней стороне двери.Вставьте кожух на замок (1) под углом.Расположите канавку (2) (на внешней стороне кожуха) над соответствующим выступом на замке. В таком случае кожух будет правильно расположен на замке.

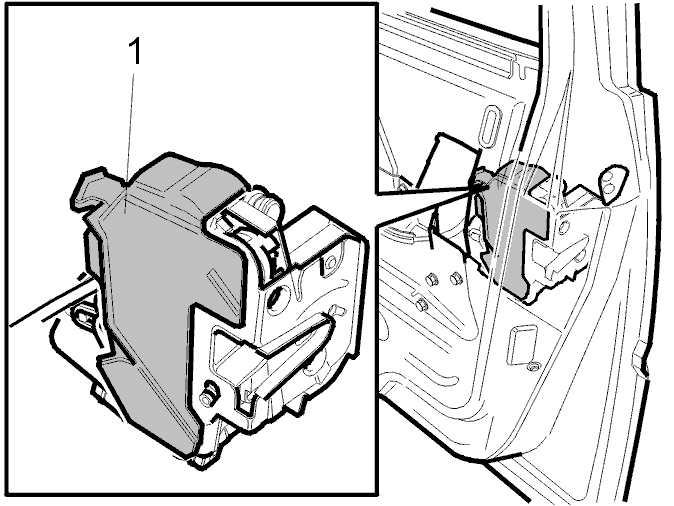

Установка защитного кожуха

Установите защитный кожух (1) на замке.

Установка узла замка

Установите узел замка в правильное положение. Привинтите узел замка на место. Используйте новые винты.Затяните до10 Н·м.

Установка снятых компонентов, функциональная проверка

Установите заново все снятые компоненты в обратном порядке.Проверьте все функции замка двери, включая дистанционное управление.Проверьте все другие электрические функции, имеющие отношение к снятию и установке панели двери.
