Передние и задние двери

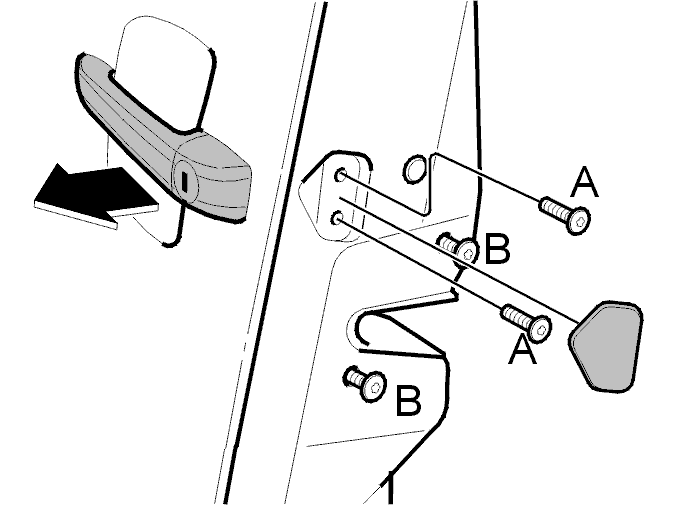

Ручка

Выверните 2 винта Torx 30 (А) ручки.Слегка ослабьте винты Torx 30 (В) замка.Вдавите замок при снятии ручки.

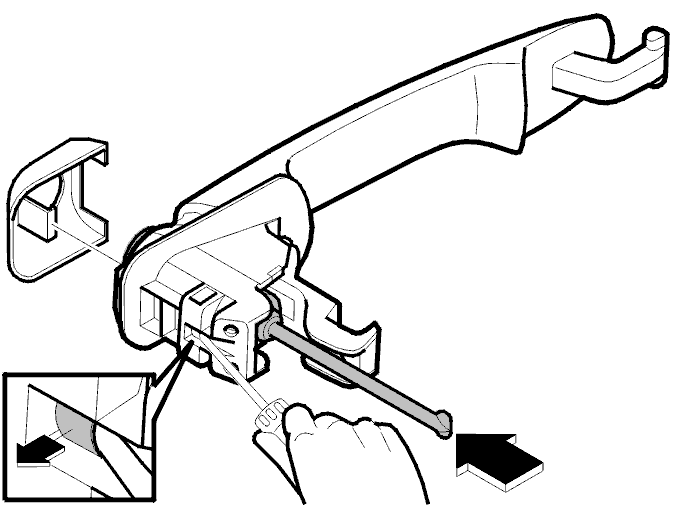

Цилиндр замка

Поднимите накладку замка.Выдавите цилиндр замка с обратной стороны.

Осторожно: Во время установки в замке не должно быть ключа. Если ключ находится в замке, цилиндр замка может быть установлен неправильно.

Регулировка хода наружной ручки двери

Передняя дверь

• Цилиндр замка должен быть снят
• Отрегулируйте с помощью крестообразной отвертки.

Задняя дверь автофургона

• Отрегулируйте с помощью крестообразной отвертки.

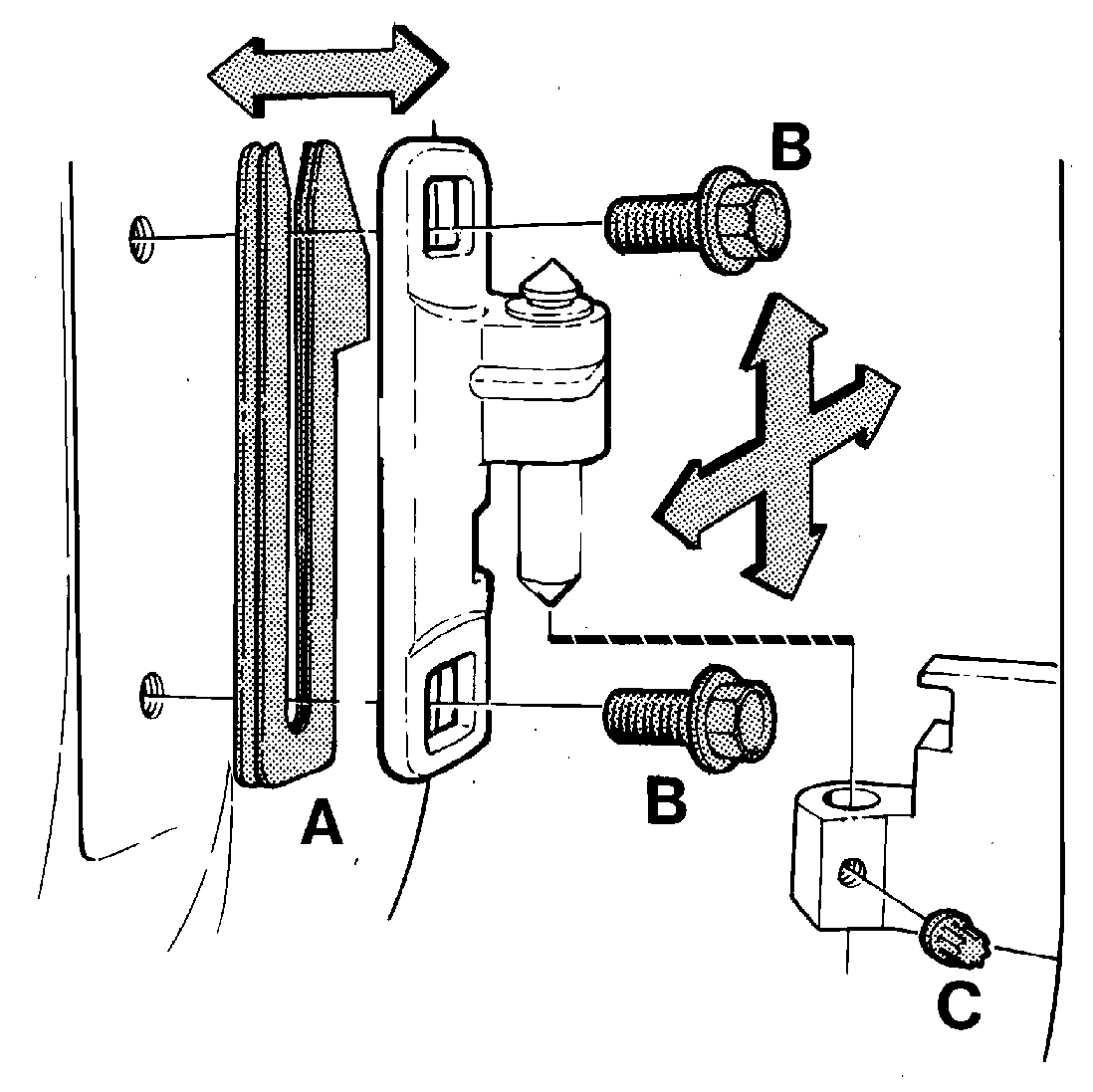

Регулировка дверей

• Двери должны легко открываться и закрываться
• Кромки двери должны быть заподлицо с наружной поверхностью кузова. Задняя кромка передней двери должна выступать на 0-1,5 мм дальше, чем передняя кромка задней двери.

Метод регулировки одинаков для передней и задней двери.Высота двери может быть отрегулирована посредством установки или снятия прокладок на верхних и нижних петлях.

Шайбы поставляются в качестве запасных деталей. Они поставляются двух видов, толщиной 0,5 и 0,3 мм.

Регулировка запорной планки

Задняя кромка двери:
Прямоугольные отверстия в запорной планке. Ослабьте винты не больше, чем необходимо для регулировки двери.Дверь не должна опираться на запорную планку. Запорная планка не должна прижимать дверь вверх.Оттяните и удерживайте ручку двери. Убедитесь, что дверь может открываться и закрываться без заедания.Проверьте функционирование замка путем открывания и закрывания двери.

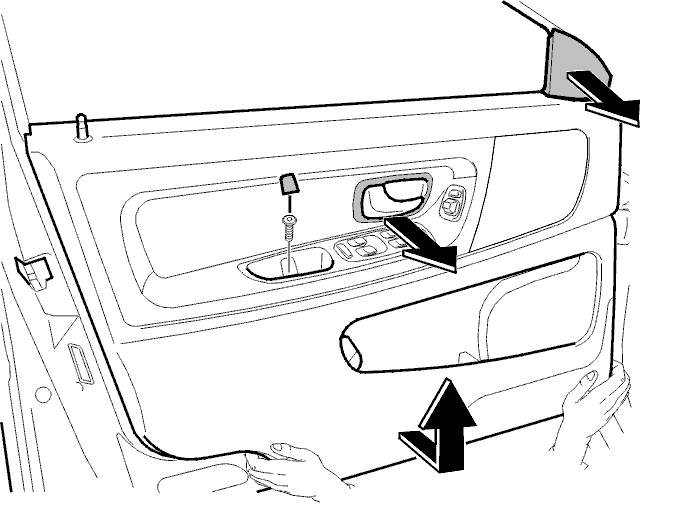

Панель двери

Снимите:

• 1 винт Torx 20
• облицовку панели вокруг ручки двери. (Внимание! Легко трескается! См. следующую иллюстрацию для этого способа)
• панель дверного зеркала.

Снимите 7 зажимов на обратной стороне двери.

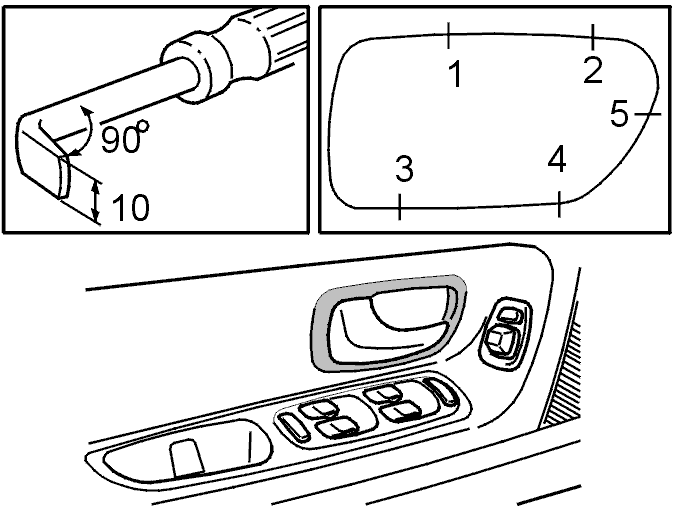

Облицовка панели

Используйте отвертку с наконечником шириной 10 мм. Загните наконечник под углом 90°.Отделите окантовку в порядке, указанном на иллюстрации.Осторожно отделите окантовку, нажав зажимы внутрь по направлению к центру окантовки. Осторожно потяните окантовку наружу при помощи изогнутой отвертки.

Примечание: Оберегайте панель двери.

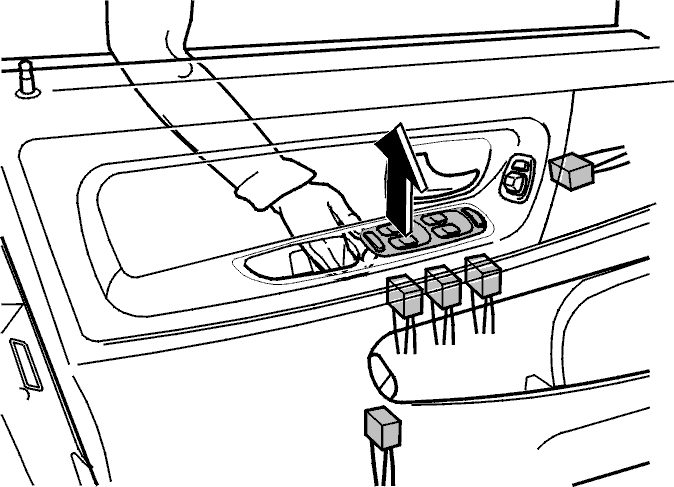

Панель двери

Рукой придавите панель управления механизма стеклоподъемника изнутри вверх.Отсоедините разъемы.

Замена панели на стороне водителя
У запасной панели нет выреза для управления зеркалом с электроприводом. Она имеет только выдавленную секцию на обратной стороне панели. Выполните следующее:

• Прорежьте вдоль перфорации в картоне на обратной стороне панели. Воспользуйтесь небольшим ножем.

Осторожно: Не прорезайте сквозь ткань.
- Выдавите кусок картона спереди
- Отрежьте ткань спереди.

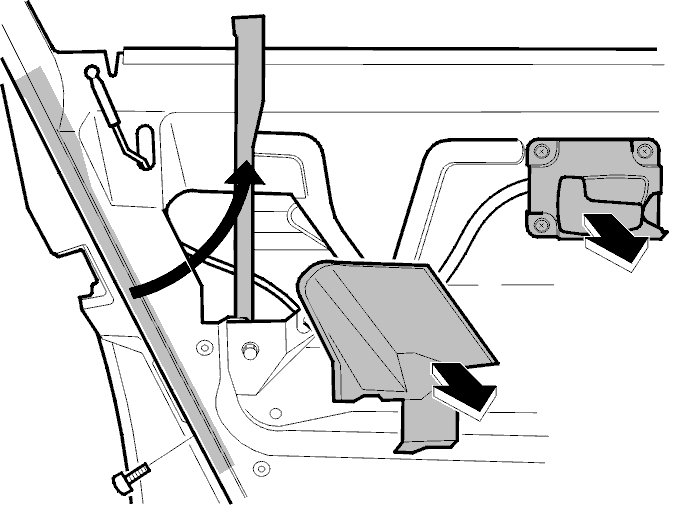

Крышка и направляющая окна

1 винт Torx 30.

Передняя дверь

• Снимите направляющую окна.

Задняя дверь автофургона

• Отсоедините направляющую. Не снимайте ее.

Ручка и узел замка

2 винта Torx 30 (А) ручки.2 винта Torx 30 (В) узла замка.

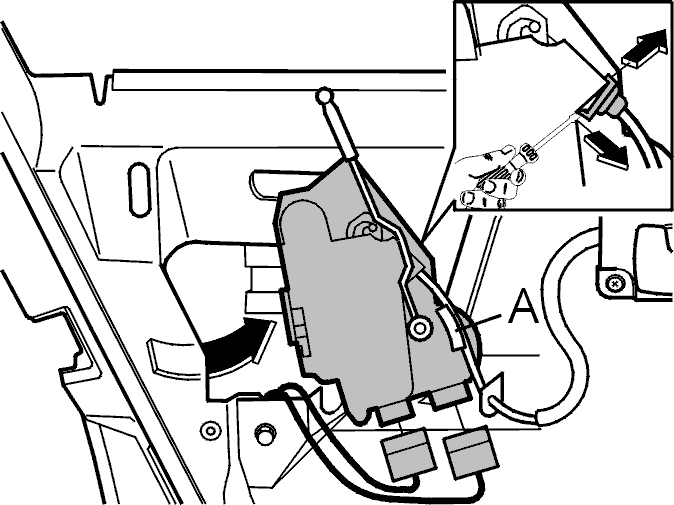

Узел замка

Осторожно: Во время установки, трос открывания должен быть на правильной стороне выступа (А). Это делается для того, чтобы трос не зацепился за кнопку замка.

Передняя дверь

• Снимите узел замка.

Задняя дверь автофургона

• Отцепите трос открывания от узла замка
• Стяните направляющую. Потяните узел замка вниз. Снимите узел замка.

Примечание: При использовании нового замка (запасная деталь), перед установкой замка должен быть снят фиксатор защиты при транспортировке:

Поверните фиксатор защиты при транспортировке на 90°.

Вытяните фиксатор защиты при транспортировке. Выбросьте фиксатор защиты при транспортировке.

Кнопки замков

На кнопках запирания есть отметки. Эти отметки не должны быть направлены на узел замка.

Передняя дверь

• 2 отметки (А).

Задняя дверь автофургона

• 1 отметка (В).
