Установка прокладок

Введение, установка прокладок

Для задних суппортов тормоза был разработан комплект с прокладками нового типа. Номер комплекта 272272-6 (комплект с 4 прокладками).

Примечание: Комплект 272272-6недолжен устанавливаться в автомобилях с суппортами тормоза 3524365-8 и 3524366-6. У поршня есть "ступень" (вырезанная на 180°) на контактной поверхности с тормозными накладками.

Снятие задних колес

Снимите задние колеса.

Снятие пружины держателя

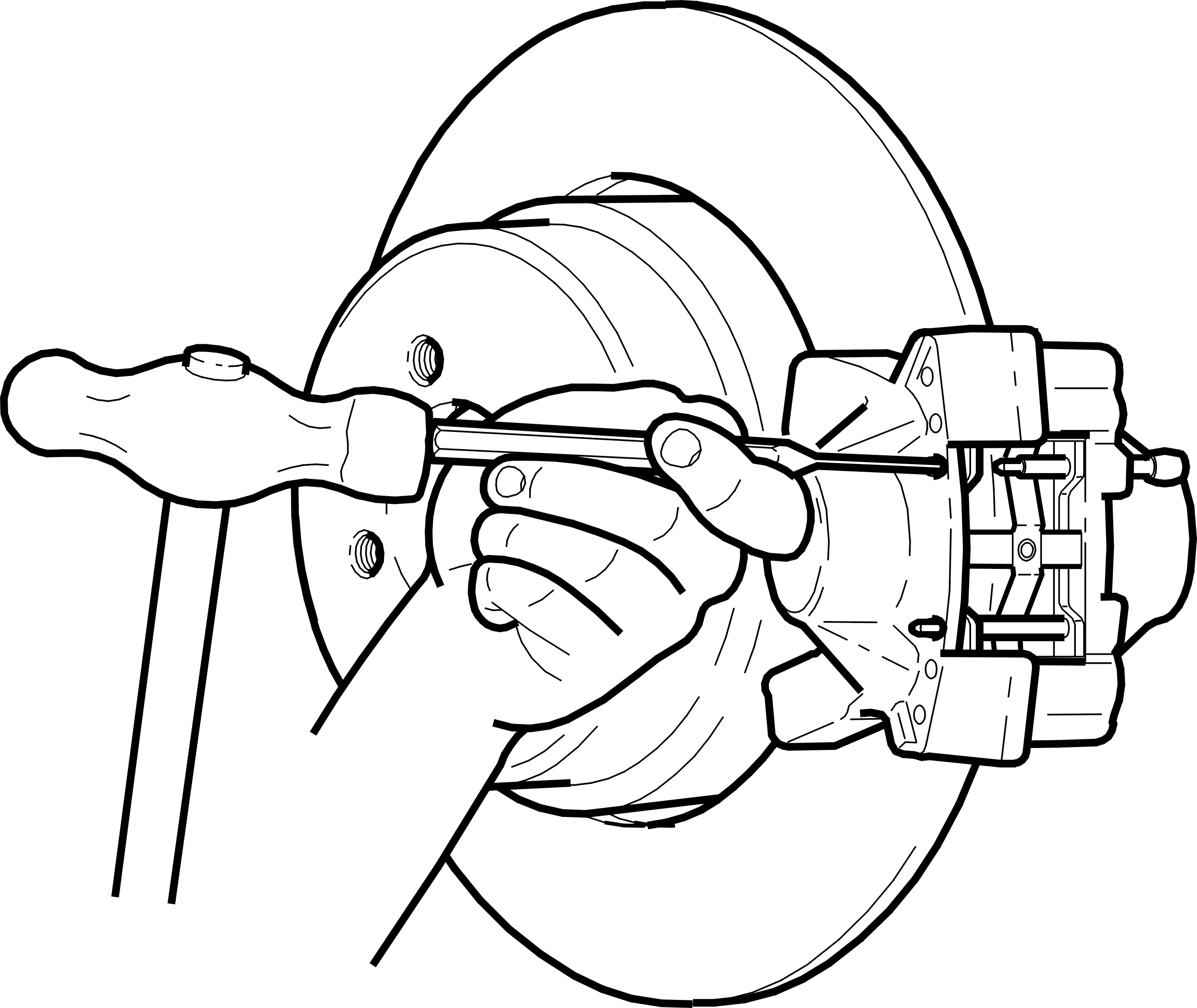

Вытолкните шплинты. Используйте 3 мм выколотку.Выньте стопорную пружину.

Снятие тормозных накладок

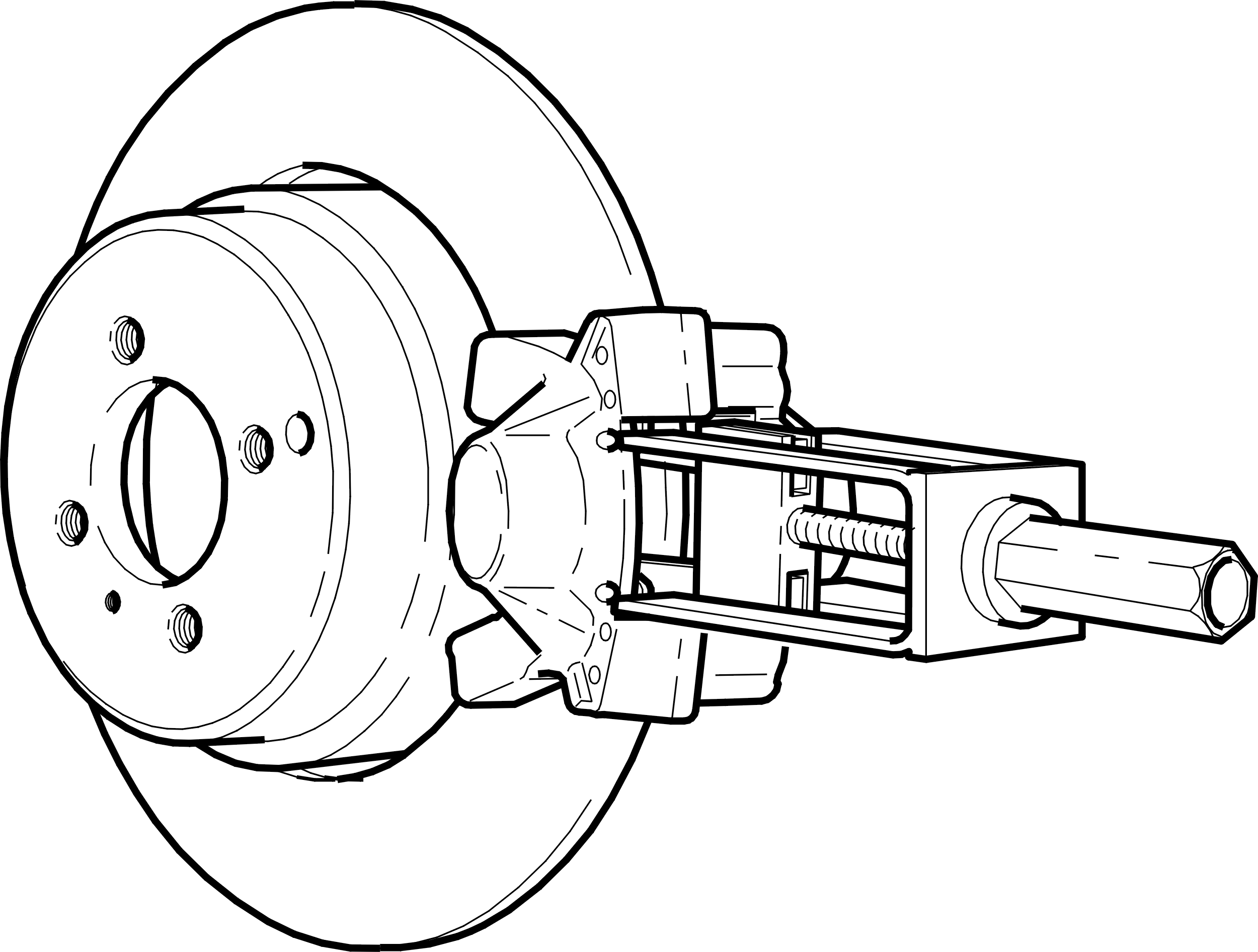

Снимите тормозные накладки и прокладки.Используйте съемник🔧 UTDRAGARE (BROMSKLOTS), если тормозные накладки трудно снять.

Очистка и проверка

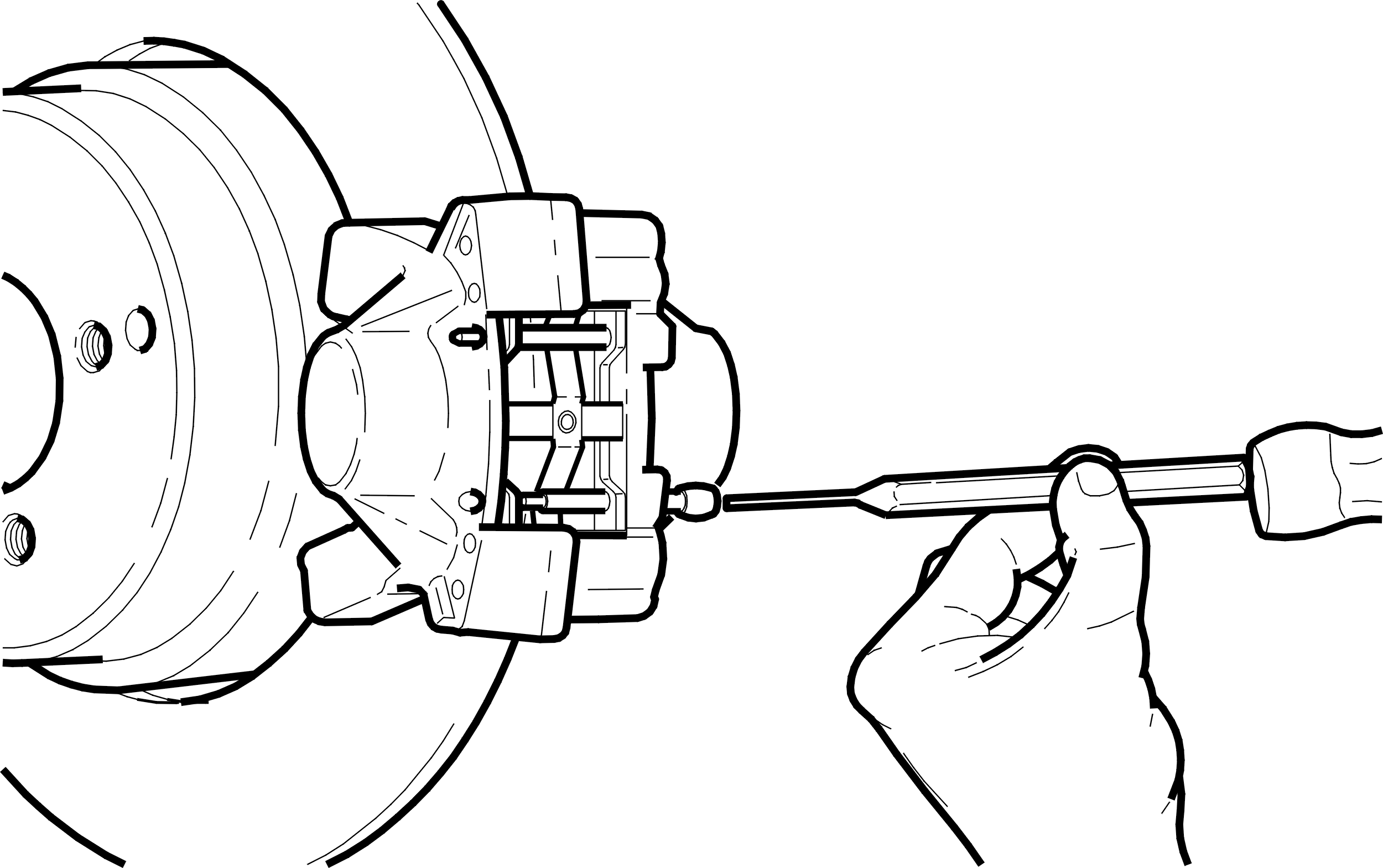

Очистите и контактные поверхности тормозных накладок в суппорте тормоза.Проверьте грязезащитный чехол поршня.Если грязезащитный чехол выглядит изношенным, замените его в качестве меры предосторожности.Если грязезащитный чехол поврежден, произведите восстановленный ремонт суппорта тормоза. См.Суппорт заднего тормоза, Раздел 5, Тормоза (вкл. ABS и TRACS), 850 1992-, или Руководство по ремонту, Раздел 5 (50, 52, 55, 59), Тормоза (включая ABS и TRACS), 850 1996-.

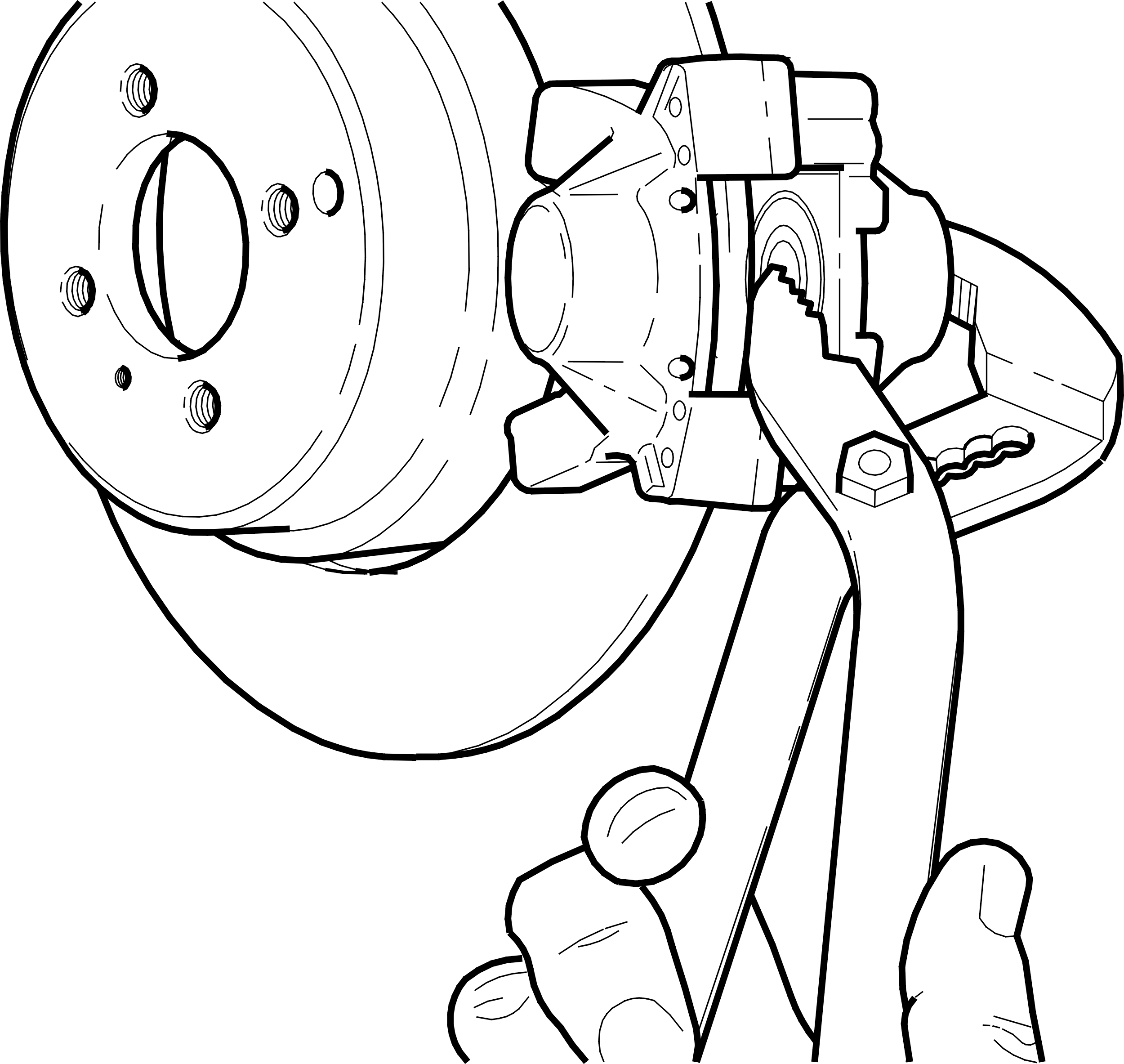

Оттолкните поршни назад при помощи трубного ключа или инструмента🔧 PRESSVERKTYG (KOLV-BROMSOK). Не повредите грязезащитный чехол.Убедитесь, что грязезащитный чехол находится в правильном положении.

Установка прокладок

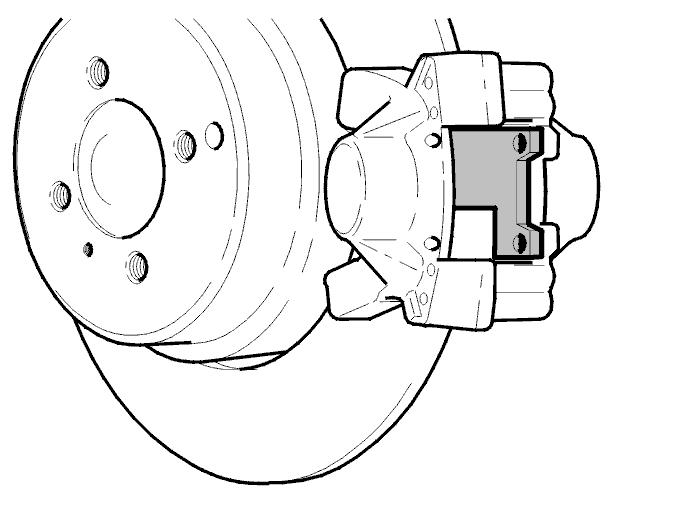

Смажьте прокладки на стороне, которая обращена к накладке. Нанесите тонкий слой силиконовой смазки, номер 1161325-4.На кромке прокладки нового типа имеется вырез. Прокладка должна быть установлена в суппорт тормоза вырезом вниз, как показано на иллюстрации.Сожмите прокладку и накладку.

Установка тормозных накладок

Установите:

• тормозные накладки / прокладки
• сначала один шплинт и стопорную пружину, а затем другой шплинт.
