Суппорт заднего тормоза

Подготовка

• Снимите колесо

Снятие суппорта тормоза

• Тщательно очистите суппорт тормоза от загрязнений.
• Снимите защитный колпачок со спускного штуцера и откройте штуцер.
• С помощью фиксатора педали закрепите педаль тормоза в нажатом положении.
• Соберите вытекающую тормозную жидкость в специальную емкость.

Снятие тормозных колодок

• Вытолкните шплинты с помощью выколотки диаметром 3 мм.
• Снимите стопорную пружину.

• Снимите тормозные колодки и прокладки. Используйте съемник 🔧 UTDRAGARE (BROMSKLOTS) если снятие тормозных колодок затруднено.

Разборка суппорта тормоза

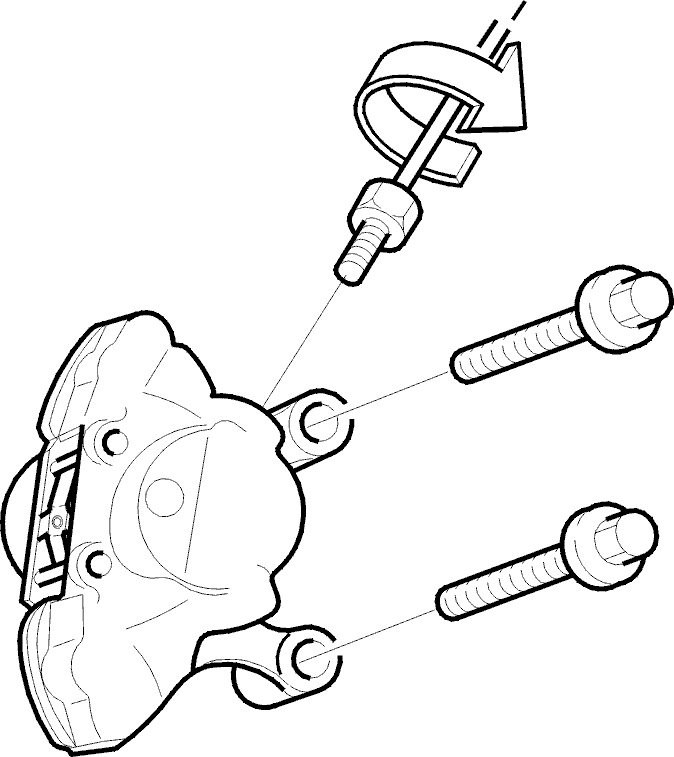

• Снимите с суппорта тормоза тормозную трубку.
• Вывинтите крепежные болты (1) суппорта и опустите суппорт вниз.
• Слейте оставшуюся тормозную жидкость.

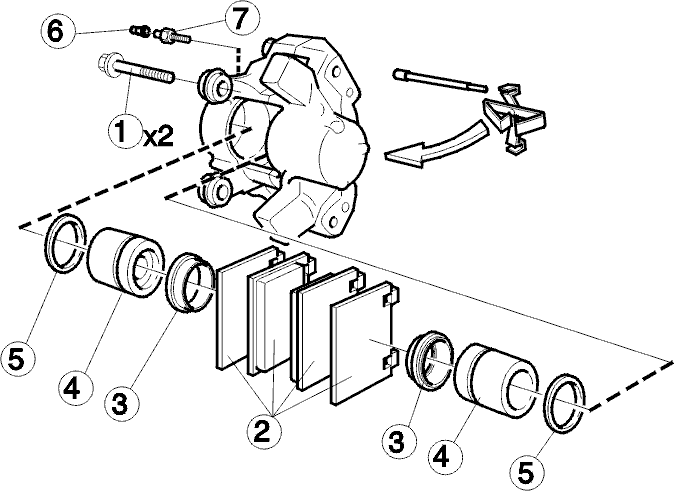

Разборка суппорта тормоза

Внимание: При выпрессовке поршней следите за тем, чтобы вам не прищемило пальцы.

• Снимите защитный колпачок (3).
• Установите перед поршнями (4) деревянный брусок и с помощью сжатого воздуха осторожно вытолкните их из цилиндра.
• Вытащите поршни. Если удалось вытащить только один поршень, то для удаления второго поршня следует воспользоваться устройством для выпрессовки 🔧 PRESSVERKTYG (KOLV-BROMSOK) и резиновой втулкой, выполняющей роль противозахвата вместо уже снятого поршня.

• Используйте инструмент для уплотнения. 🔧 FALSBEN или аналогичный ему (5).
• Снимите спускной штуцер (7).

Примечание: Не разъединяйте суппорт на две половинки. Для этого требуется специальное оборудование, предназначенное для проведения испытаний под давлением и специальная сборочная жидкость.

Удаление загрязнений и проведение проверки

• Очистите детали с помощью денатурированного спирта. Проверьте детали на отсутствие износа, повреждений, трещин и ржавчины. В случае необходимости замените детали, имеющие повреждения.
• При проведении полной разборки всегда производите замену уплотнительного кольца и защитного колпачка. Очистка каналов, канавок под уплотнительные кольца и защитного колпачка должна выполняться с особой тщательностью.
• Если поверхность цилиндра имеет много механических отметок или царапин, замените суппорт полностью.
• Небольшие следы ржавчины сошлифуйте мелкой наждачной бумагой.

Сборка суппорта тормоза

• Нанесите тормозную жидкость на поршни, внутреннюю поверхность цилиндра и уплотнительные кольца.
• Установите уплотнительные кольца (5) в канавки цилиндра.
• Поочередно установите поршни (4) в суппорт тормоза.
• Установите новый защитный колпачок (3).
• Убедитесь, что они встали в соответствующие канавки поршней и суппорта тормоза.
• Установите спускной штуцер (7). Затяните до 5 Н·м.

Установка суппорта тормоза

• Установите суппорт тормоза. затяните с усилием 60 Н·м.
• Установите на суппорт тормоза тормозную трубку. Затяните до 14 Н·м.

Завершение процедуры:

• Перейдите к Замена задних тормозных колодок.
