Установка микрофона S80/V70 2000-/V70 XC 2001-

Установка микрофона

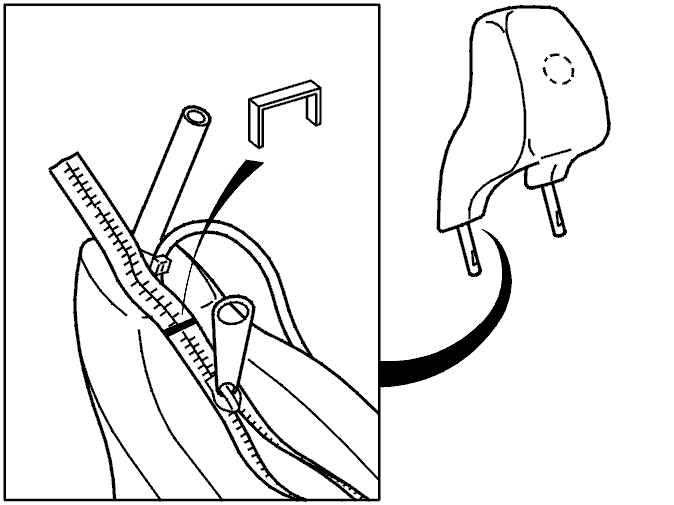

Снимите четыре зажима на нижнем наружном крае спинки сиденья.Перережьте самый нижний ленточный хомут, удерживающий кабель громкоговорителя.Сдвиньте подголовник сиденья водителя вверх, чтобы получить доступ к застежке "молния" (при вытягивании подголовника вверх вдавите защелки).Отделите войлок на креплениях подголовника.Снимите обивку с подголовника.Если на застежке "молния" фиксатор отсутствует, снимите зажимы с концов застежки и разведите застежку.

Автомобильный телефон, установленный в качестве вспомогательного оборудования

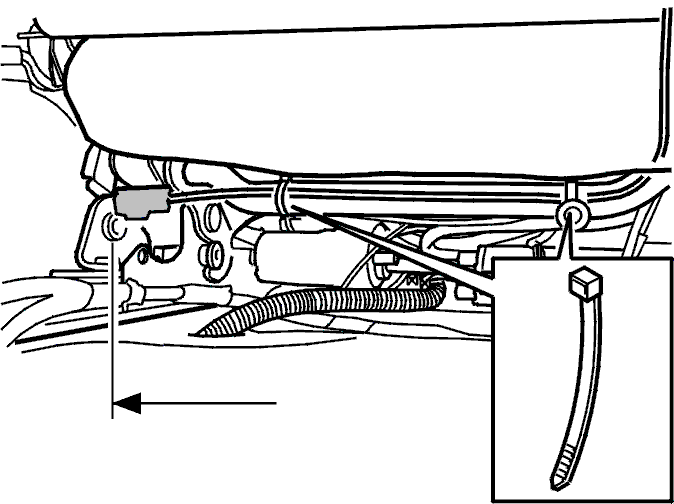

Ослабьте ленточные хомуты, которые позволят продеть кабель громкоговорителя вверх.

Примечание: Иллюстрация применима к автомобилям с левосторонним управлением.

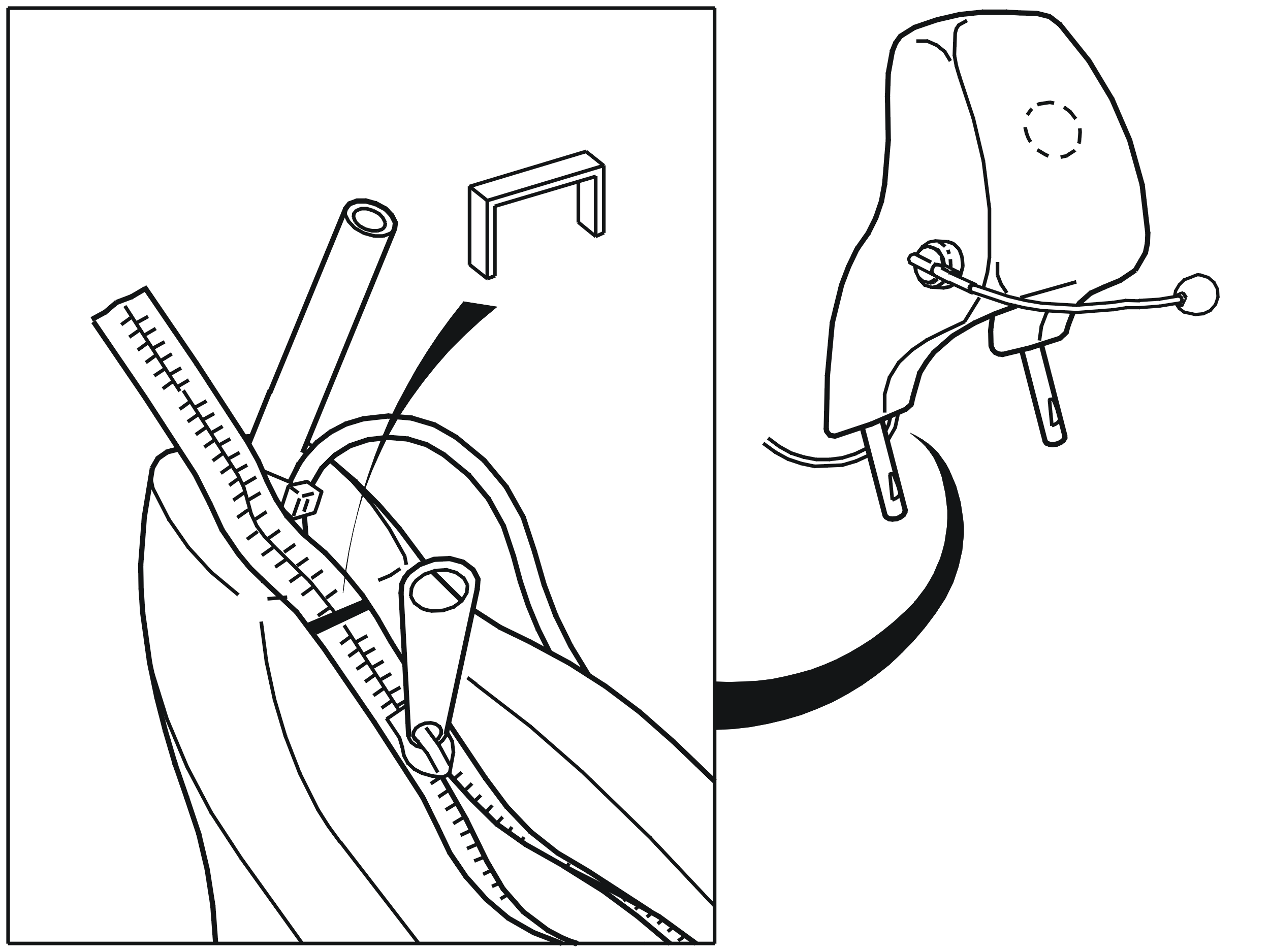

Выверните обивку подголовника наизнанку.Сделайте отметки для отверстий на левой или правой стороне подголовника. Смотрите VIDA: Ремонт и установка, Группа 88, “Модуль IC (Надувной занавес), замена ”.

Примечание: Микрофон всегда должен быть расположен на внутренней стороне подголовника сиденья водителя. Смотрите VIDA: Ремонт и установка, Группа 88, “Модуль IC (Надувной занавес), замена ”.

Отмерьте 120 мм вверх от нижнего края стороны (1) и сделайте отметку посередине между двумя швами (2 и 3).

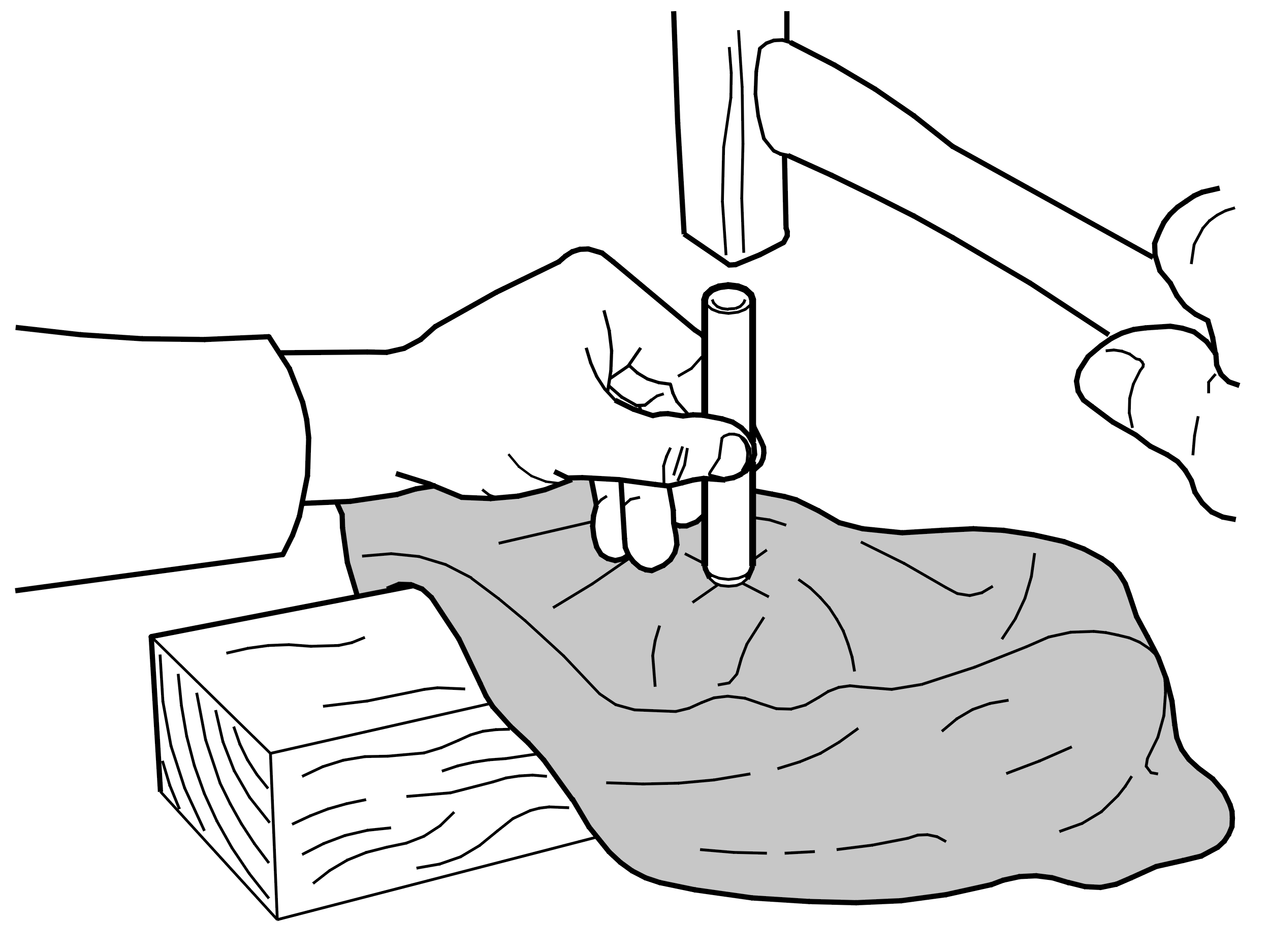

Пробейте отверстие. Используйте трубку для пробивания отверстий из комплекта и пробку или деревянный брусок в качестве подкладки.

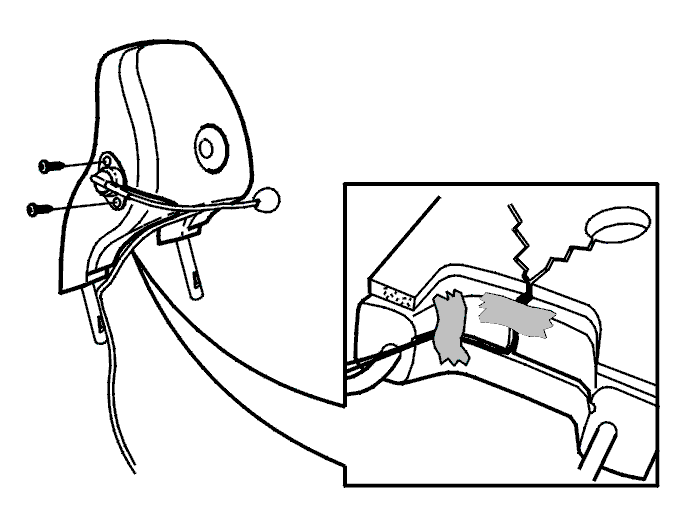

Поместите микрофон на подголовник в отмеченное ранее положение. Затяните при помощи винтов.Проложите кабель вперед в имеющемся вырезе внутрь прорезей в пенорезине.Проложите кабель вниз в имеющийся вырез. Прикрепите кабель на место лентой.Нанесите ленту поверх прорези в пенорезине.

Выверните обивку правильной стороной наружу.Снова разместите белый лист на подголовнике.Осторожно наденьте обивку на микрофон и подголовник.Закройте "молнию", если застежка отсутствует, используйте подходящую застежку из комплекта.Закрепите концы при помощи скоб.Втолкните концы застежки "молния" внутрь обивки.Установите на место войлок на крепления подголовника.

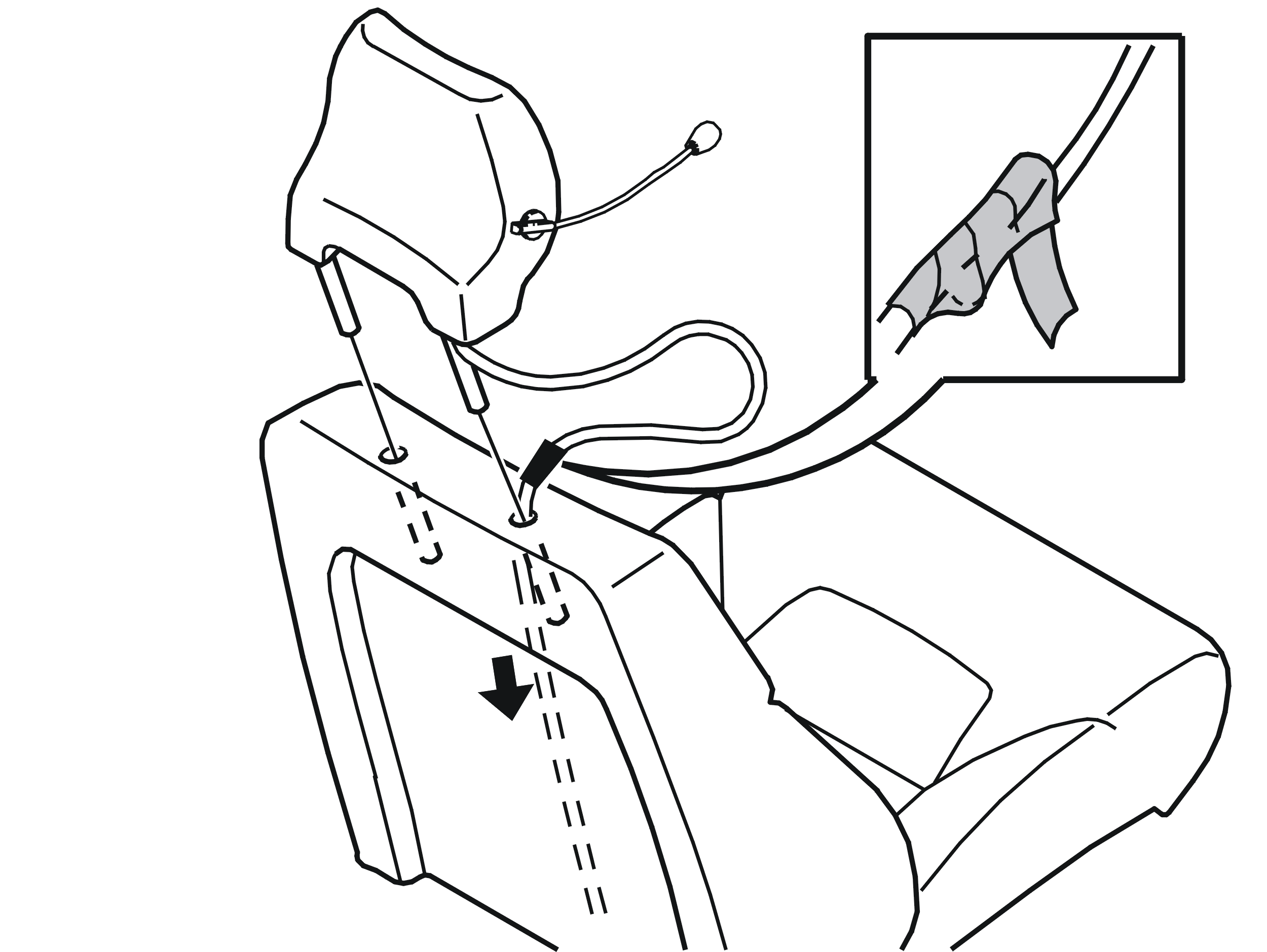

Сдвиньте проволоку шторки с верхней части спинки сиденья водителя в нижнюю между набивкой и обивкой.Прикрепите лентой разъем кабеля микрофона к концу проволоки шторки.Проденьте проволоку шторки вместе с разъемом и кабелем.

Примечание: Проводка не должна пересекаться и не должна быть закручена.

Проложите кабель вдоль имеющегося кабеля спереди заднего элемента конструкции рамы для подушки.Снимите разъем с проволоки шторки.Расположите подголовник. Осторожно проложите кабель вниз. Вдавите подголовник на место.Проложите кабель к направляющей сиденья и зажмите, как показано на иллюстрации.Осторожно всуньте оставшийся кабель под обивку на нижней стороне спинки сиденья.Прикрепите кабель микрофона зажимом к кабелю обогревателя сиденья.Установите на место зажимы обивки.
