Модуль IC (Надувной занавес), замена (5)

Сработавший модуль надувного занавеса

Следующие компоненты должны быть проверены и заменены там, где необходимо, если система SRS (Дополнительная система удерживания) сработала:

• Модуль надувного занавеса с отражателем С
• Внутренняя обивка крыши
• Панели стоек А, В и С/D.

Подготовка

Отсоедините провод аккумулятора.См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Примечание: Не размещайте и не устанавливайте никакого вспомогательного оборудования или каких-либо других компонентов в зоне, отмеченной на иллюстрации. Невыполнение этой инструкции может привести к отказу модуля надувного занавеса.

Примечание: Во время снятия или установки не складывайте и не скручивайте модуль надувного занавеса. Никакие компоненты нельзя открывать. Не снимайте, не ослабляйте и не производите никаких действий ни с какими частями этого компонента.

Примечание: Модуль надувного занавеса необходимо держать обеими руками, захватив одной рукой газовый генератор.

Примечание: Модуль надувного занавеса необходимо держать горизонтально.

Примечание: Не скручивайте и не изгибайте модуль надувного занавеса.

Примечание: Модуль надувного занавеса должен быть возвращен, если на нем имеются видимые повреждения.

Снятие

Сначала прочтите Подготовка.

Примечание: Зажим для шланга не должен открываться ни при каких обстоятельствах. Если зажим открыт, будет невозможно гарантировать безопасную работу соединения. Результатом может явиться утечка, которая нарушит функционирование.

Снимите:

• Внутренняя обивка крыши. См.Внутренняя обивка крыши, замена.

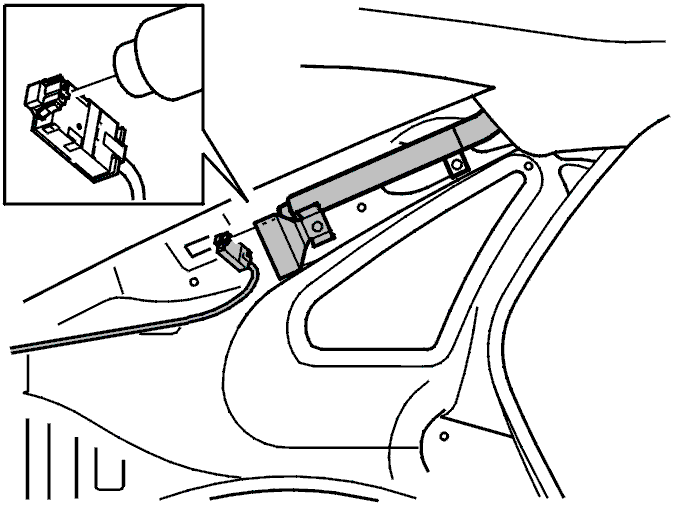

Снимите:

• разъем согласно Соединитель провода высокого напряжения.

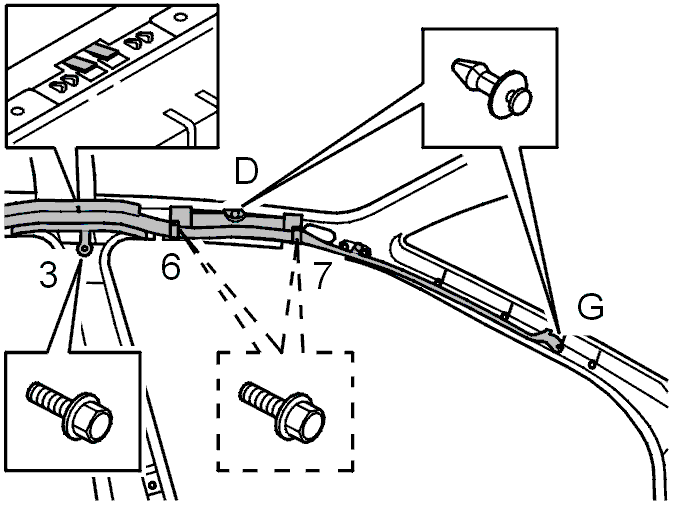

Снимите:

• зажимы G и D
• винт (3) и отцепите модуль надувного занавеса.

(6 и 7 снимаются при снятии поручня)

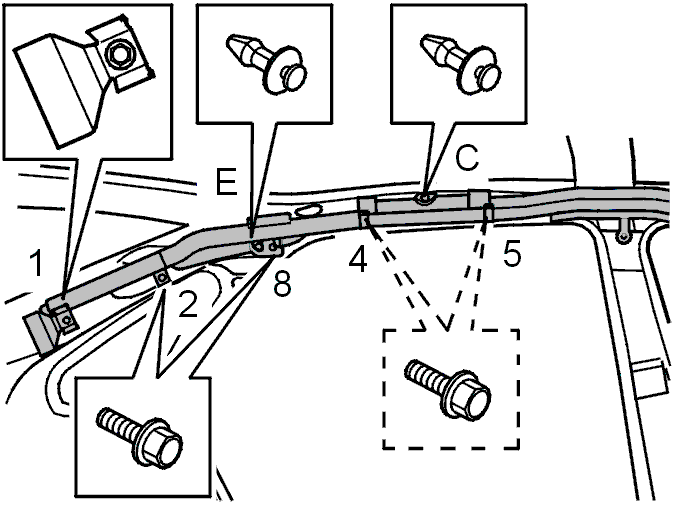

Снимите:

• зажимы C и E
• винты 1, 2 и 8. Выньте модуль надувного занавеса.

(4 и 5 снимаются при снятии поручня)

Снимите:

• зажимы А и В отражателя
• отражатель.

Установка

Примечание: Если модуль надувного занавеса ронялся, его нельзя устанавливать.

Установите:

• отражатель с зажимами А и В.

Примечание: Отражатель на стойке C/D должен быть установлен до установки модуля надувного занавеса

Установите:

• внесите упаковку и постучите по ней согласно инструкциям
• зажимы C и D
• винт 1 (вверните только до тех пор, пока не войдет в зацепление резьба).

Снимите упаковку, потянув ее прямо вниз.

Примечание: Убедитесь, что не осталось обрывков бумаги.

Установите:

• винты 2 и 8
• зажим Е.

(4 и 5 устанавливаются при установке поручней)

Крюк на модуле надувного занавеса. Установите винт 3.

Примечание: Очень важно, чтобы крюк был правильно установлен.

Установите:

• зажим G.

(6 и 7 устанавливаются при установке поручней)Затяните винты 1-7. Затяните до 10 Н·м.

Установите:

• Разъем
• Внутренняя обивка крыши. См.Внутренняя обивка крыши, замена

Осторожно: При замене модуля надувного занавеса часть наклейки на занавесе должна быть оторвана и приклеена на наклейку в дверном проеме.
