Установка коробки передач (D5252T MSA 15.8)

Очистка и смазка ведущего вала

Ведущий вал следует смазать перед установкой коробки передач с ручным управлением, см. .

Проверка перед установкой

Убедитесь, что сопрягаемые поверхности коробки передач и двигателя абсолютно чистые.Проверьте также, чтобы направляющие втулки по направлению к двигателю были на месте и не имели неисправностей.Смажьте отверстия в коробке передач (для направляющих штифтов). Используйте небольшое количество смазки.

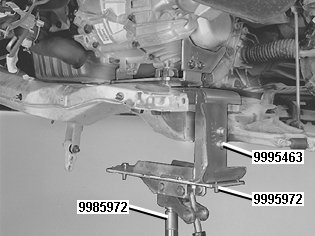

Регулировка положения двигателя и коробки передач

Отрегулируйте высоту и угол наклона с помощью передвижного домкрата и зажимного приспособления коробки передач.Поместите коробку передач на двигатель.Убедитесь, что коробка передач входит прямо по отношению к двигателю, и что в центре ведомого диска сцепления нет отклонений.

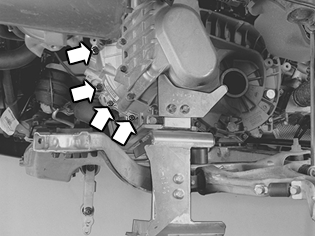

Установка и затяжка винтов коробки передач

Установите винты коробки передач и двигателя. Затяните два больших винта с усилием в 50 Нм. Затяните два меньших винта с усилием в 25 Нм.Снимите зажимное приспособление с коробки передач.

Установка винта и зажима на коробке передач

Установите:

• винт коробки передач и двигателя. Затяните до 25 Нм
• зажим с проводкой и винтом. Затяните с усилием 10 Нм.

Установка системы защиты при столкновении над рулевым механизмом (автомобили с правосторонним управлением)

Установите кожух защиты при столкновении на рулевой механизм согласно .

Поднятие двигателя и коробки передач в горизонтальное положение

Поднимите двигатель и коробку передач в горизонтальное положение согласно .

Установка заднего крепления двигателя

Установите:

• заднее крепление двигателя на коробку передач
• 3 винта крепления двигателя. Затяните до 50 Нм.

Установка выхлопной трубы на турбонагнетатель и стартера на двигатель

Установите:

• выхлопную трубу на турбонагнетатель. Используйте две новые гайки. Затяните до 25 Нм
• стартер и винт. Затяните до 40 Нм
• кабель на стартер и гайку. Затяните до 20 Нм
• кабель управления соленоида.

Затяните винт коробки передач. Затяните до 25 Нм.

Установка подрамника на кузов

Установите подрамник на кузов согласно .

Установка уплотнительного кольца корпуса шарнира равных угловых скоростей

Установите уплотнительное кольцо корпуса шарнира равных угловых скоростей. См. Уплотнение, корпус шарнира равных угловых скоростей, замена.

Установка левого приводного вала на коробку передач, шпиндель колеса и рычаг управления

Установите левый приводной вал на коробку передач, шпиндель колеса и рычаг управления. См. .

Установка винтов передней подушки двигателя

Установите винт в передней подушке двигателя согласно .

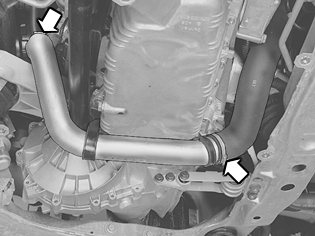

Установка линии подачи на резиновые шланги и винты реактивной тяги

Установите:

• трубку турбонагнетателя на резиновые шланги. Затяните зажимы для шланга
• винты зажимов на коробке передач. Затяните с усилием 10 Нм
• реактивную тягу и винты. Затяните с усилием 50 Нм.

Установка и затяжка винта задней подушки двигателя

Поднимите крепление стабилизатора поперечной устойчивости. Используйте монтировку. Это облегчит размещение инструмента и установку винта.Затянуть до 50 Нм.

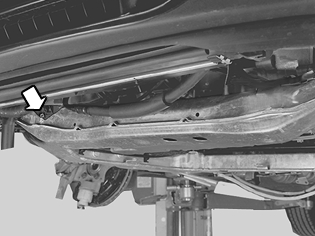

Установка поперечной балки

Установите:

• поперечную балку и тормозную трубку в держатели
• винты поперечных балок. Затяните до 25 Нм.

Установка правого приводного вала на коробку передач, шпиндель колеса и рычаг управления

Установите правый приводной вал на коробку передач, шпиндель колеса и рычаг управления. См. .

Установка подрамника на кузов

Установите подрамник на кузов согласно .

Установите новые контргайки на рулевой механизм

Установите новые контргайки на рулевой механизм согласно .

Установка и затяжка компонентов на переднем крае (обе стороны)

Установите и затяните компоненты передней части согласно .

Затяжка шестерни шарового шарнира

Затяните шестерню шарового шарнира согласно .

Проверка уровня жидкости коробки передач

При необходимости долейте масла в коробку передач. См. Жидкость для коробки передач, замена.

Установка винта на кабельном канале

Применимо только к автомобилям со стояночными обогревателями
Установите:

• стояночный обогреватель и винты. Затяните до 25 Нм
• топливопровод в зажимы на подрамнике
• винт в кабельный канал
• передний брызговик
• брызговик под двигателем.

Установка облицовки крыла

Установите гайки облицовки левого крыла и демпфирующую защиту.Прикрепите облицовку крыла на место заклепками.Установите колеса. См. Установка колес.

Опускание автомобиля и снятие подъемной траверсы и подъемных приспособлений с двигателя

Опустите автомобиль и снимите подъемную траверсу и подъемные приспособления с двигателя согласно Коробка передач, установка.

Установка реактивной штанги

Установите реактивную штангу согласно Коробка передач, установка.

Установка оставшихся винтов на коробку передач и стартер

Установите:

• винты коробки передач и двигателя. Затяните до 50 Нм
• винты зажимов для проводки.

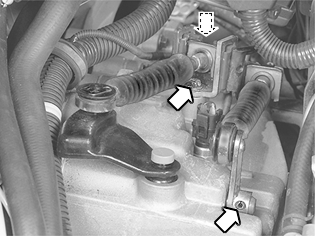

Установка кронштейна троса коробки передач на коробку передач и тросов на рычаги

Установите:

• кронштейн с винтами. Затяните с усилием 25 Нм
• трос на кронштейн. Закрепите его фиксатором
• рычаг на коробке передач. Вбейте штырек расширителя
• тросы на рычаги. Проверьте разметку
• разъем.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

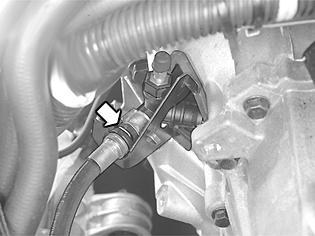

Установка трубки сцепления на соединении

Установите трубку сцепления на соединение. Используйте новое уплотнение. Убедитесь в том, что зажим находится в пазу.Снимите зажим для шланга.

Прокачайте сцепление
Может быть трудно прокачать регулятор давления. Используйте прокачивающее устройство.Используйте только фирменную тормозную жидкость Volvo, марки DOT 4+.

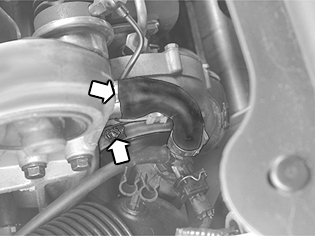

Установка воздушного шланга на турбонагнетатель и линии подачи на коллектор

Установите:

• новую гайку выхлопного фланца. Затяните до 25 Нм
• воздушный шланг на турбонагнетатель. Затяните зажим для шланга
• резиновый шланг и новый зажим для шланга на трубу откачки. Захватите зажим для шланга плоскогубцами
• трубу подачи нагнетаемого воздуха на коллектор. Затяните зажим для шланга
• резиновый шланг на боковое гнездо на воздушном шланге.

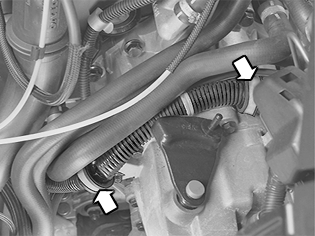

Установка шланга охлаждающей жидкости

Установите шланг охлаждающей жидкости в быстросъемный соединитель.Снимите зажимы для шланга.Измерьте и заполните новым гликолем и водой.

Установка корпуса воздухоочистителя и реактивной тяги в моторном отсеке

Установите корпус воздухоочистителя и реактивную тягу в моторном отсеке согласно .

Проверка подшипника рулевого механизма в кожухе на теплоизоляционной перегородке

Убедитесь, что подшипник рулевого механизма в кожухе не отделился от кожуха.Если он отделился, нанесите немного смазки на кромку кожуха (вокруг отверстия). Вдавите подшипник обратно в кожух. См. стрелку на иллюстрации.

Примечание: Убедитесь, что резиновый кожух правильно расположен в кузове. Если необходимо, отрегулируйте.

Существует вероятность того, что шум от коробки передач или двигателя и дорожный шум могут проникать в салон.

Подсоедините провод аккумулятора
Сначала прочтите Аккумуляторная батарея, отсоединение.

Дорожное испытание

Установка крышки двигателя

Установите:

• крышку двигателя и винты
• переднюю звукоизоляционную панель.

Дорожное испытание
