Установка головки цилиндров (B6284T, B6304S3)

Затяжные моменты

Затяжные моменты, не указанные в тексте, см Момент затяжки.

Посадка коленчатого вала

Проверните коленчатый вал против часовой стрелки (смотря с заднего конца двигателя) до достижения поршнем в цилиндре 1 положения верхней мертвой точки (ВМТ).Установите блок коленчатого вала 🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254. Убедитесь, что он установлен до упора в блок цилиндров.Теперь проверните коленчатый вал по часовой стрелке (смотря с заднего конца двигателя) до соприкосновения противовеса коленчатого вала с упором коленчатого вала.

Установка головки цилиндров

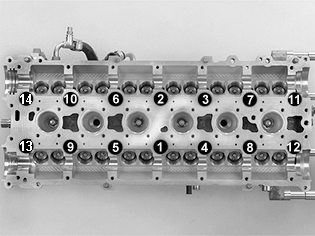

Установите новую прокладку головки цилиндров.Установите головку цилиндров.Применяйте новые винты.Смажьте и установите все винты.Затяните винты, как показано на рисунке. Затяните винты в указанной последовательности.

1. 20 Эь
2. 60 Эь
3. Затяните на угол 130°. Употребляйте угломер 🔧 VINKELMÄTARE.

Установка кулачков и распределительного вала

Смажьте углубления направляющих втулок клапанов.Установите кулачки.Смажьте гнезда подшипников распределительного вала.Установите впускной распределительный вал. Убедитесь, что канавка на задней кромке распределительного вала находится над мнимой средней осью.Установите выпускной распределительный вал. Убедитесь, что канавка на задней кромке распределительного вала находится над мнимой средней осью.

Нанесение уплотняющей жидкости

Установите новые O-кольца вокруг углублений для свеч зажигания на головке цилиндров.Нанесите употняющую жидкость 11 61 059 на крышку распределительного вала. Поверхность должна быть обработана полностью без излишка. Употребляйте валик 🔧 ROLLER (APPLIC FLYTANDE PACKNING) B234,5234,6304

Примечание: Убедитесь, что уплотняющая жидкость не попадает в масляные канавки.

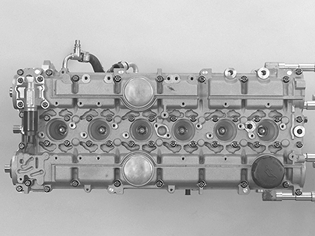

Установка крышки распределительного вала.

Смажьте кулачки распределительного вала, поверхности и кулачки подшипников распределительного вала.Установите крышку распределительного вала.Установите 2 запрессовочных инструмента 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254.При помощи запрессовочных инструментов прессуйте крышку распределительного вала равномерно вниз, сохраняя положение параллельным к головке цилиндров.Установите и затяните все винты.Снимите запрессовочный инструмент.Установите управляющий клапан с новой прокладкой на блоке управления моментом впрыска топлива. Затяните.

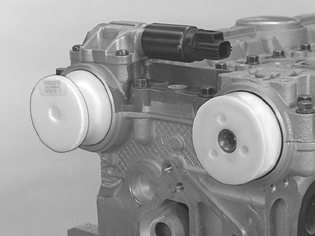

Установка переднего уплотнения распределительного вала

Употребляйте бородок 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT) на распределительных валах с блоком управления впрыском топлива. Употребляйте бородок 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL UTAN VVT) на распределительных валах без блока управления впрыском топливаСмажьте поверхность уплотнения, о которую вращается распределительный вал.Посадите на место уплотнение до упора бородка с концом распределительного вала.

Установка заднего уплотнения распределительного вала

Двигатели с турбонаддувом = уплотнение на выпускном распределительном валу.Двигатели без наддува = уплотнение на впускном распределительном валу.Употребляйте бородок 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте поверхность уплотнения, о которую вращается распределительный вал.Посадите на место уплотнение до упора бородка.

Примечание: Если на распределительном валу имеются пазы, уплотнение может быть запрессовано еще на 2 мм путем переворачивания муфты.

Закрепление распределительного вала

Употребляйте установочный инструмент для распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254 (без удлинителей). Разделите установочный инструмент на две части.

Примечание: Распределительный вал нельзя проворачивать больше, чем указано в тексте ниже. Это может привести к выходу из строя клапанов.

Установите секцию выпускного распределительного вала на установочный инструмент. Вверните на задний край распределительного вала.Привинтите друг к другу секции установочного инструмента.Проверьте, что хорошо затянуты все винты, удерживающие установочный инструмент на распределительном валу, а также винты, удерживающие детали инструмента вместе.
