Установка двигателя с коробкой передач (B4204S2)

Поместите капот в положение для техобслуживания.

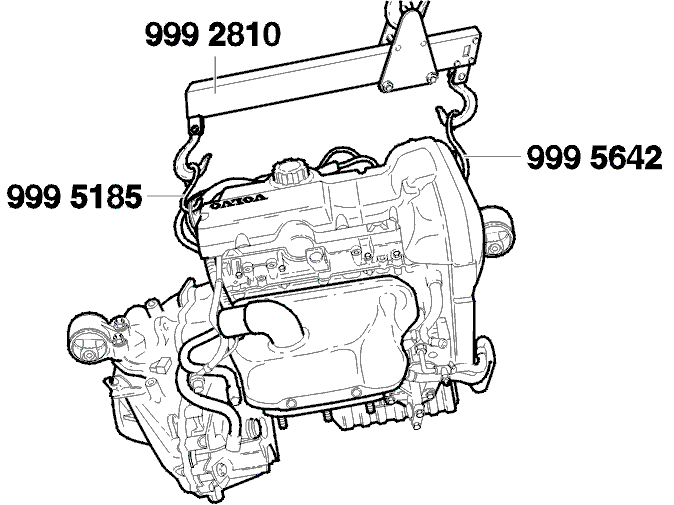

Установка двигателя

Используйте инструменты🔧 KROK (URLYFTNING MOTOR-TILL 2810),🔧 KROK (LYFT MOTOR) B5252Tи🔧 LYFTOK (MOTOR)), как показано на иллюстрации.Установите подъeмные траверсы, так чтобы двигатель был поднят горизонтально.Всегда проверяйте, чтобы регулятор был направлен наружу.Установите винты правого крепления двигателя.

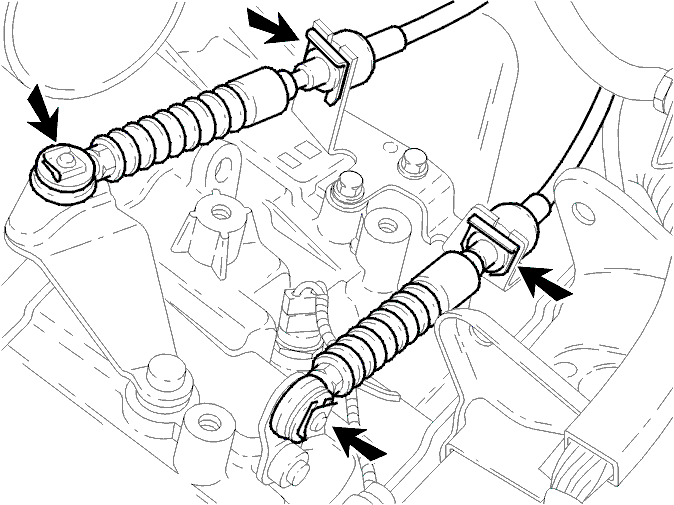

Установка троса коробки передач

Коробки передач с ручным управлением

Проверьте кабели механизма переключения передач.

Установите:

• трос коробки передач с зажимами на кронштейне
• трос коробки передач на рычажный механизм передач вместе с шайбой и зажимом. Смажьте рабочую поверхность небольшим количеством смазки (номер 1161241-3).

Автоматическая коробка передач

Установите:

• разъемы и кронштейн
• провод заземления
• трос коробки передач.

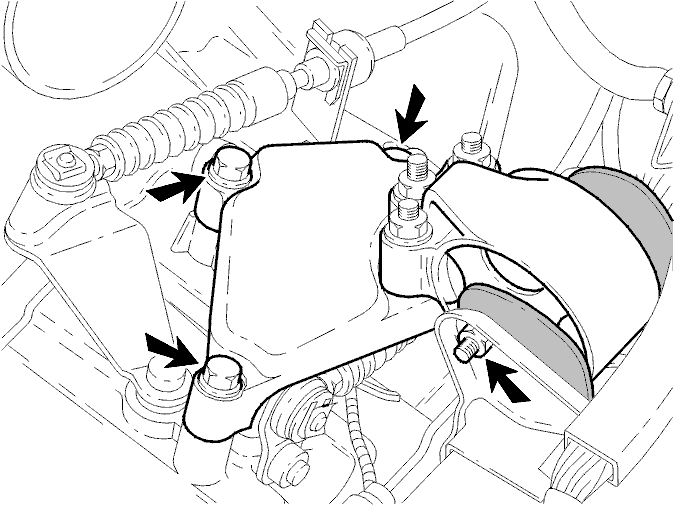

Установка крепления двигателя на коробку передач

Установите крепление двигателя на коробку передач. Затяните до45 Н·м.

Примечание: Убедитесь, что резиновое ограждение расположено правильно.

Установите винт и гайку на кронштейн кузова.Снимите подъемные приспособления.Затяните винт кронштейна. Затяните до98 Н·м.Возвратите капот в нормальное положение.

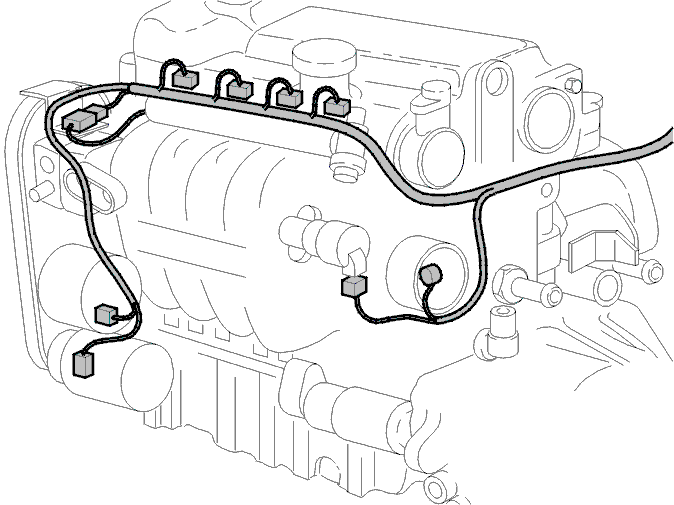

Установка жгута проводов

Возвратите на место жгут проводов над двигателем.

Подсоедините разъемы для:

• датчик температуры охлаждающей жидкости двигателя (ECT)
• форсунки
• катушки зажигания и вывод заземления.

Установите:

• кабельный канал
• датчик положения дроссельной заслонки (ТР)
• усиленный регулирующий пневмоклапан
• крышку на форсунках.

Установка топливопровода

Вдавите топливопровод назад в быстросъемный соединитель. Осторожно потяните, чтобы проверить, что топливопровод надежно закреплен.Установите топливопровод в его зажим.

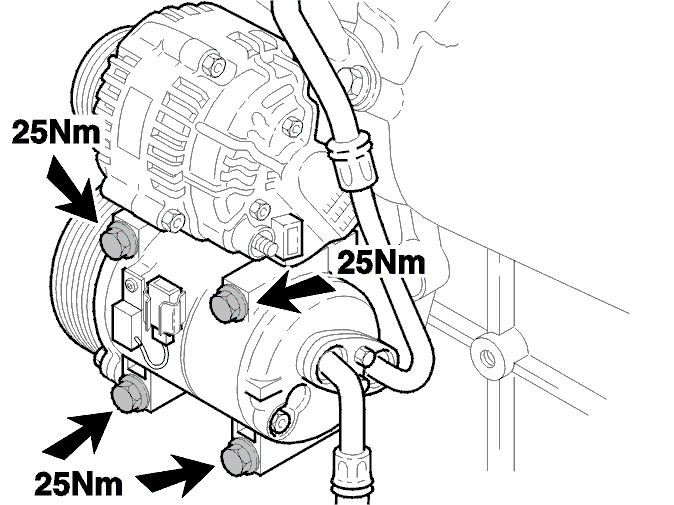

Установка насоса системы кондиционирования (A/C)

Установите насос и его четыре винта. Затяните до25 Н·м.

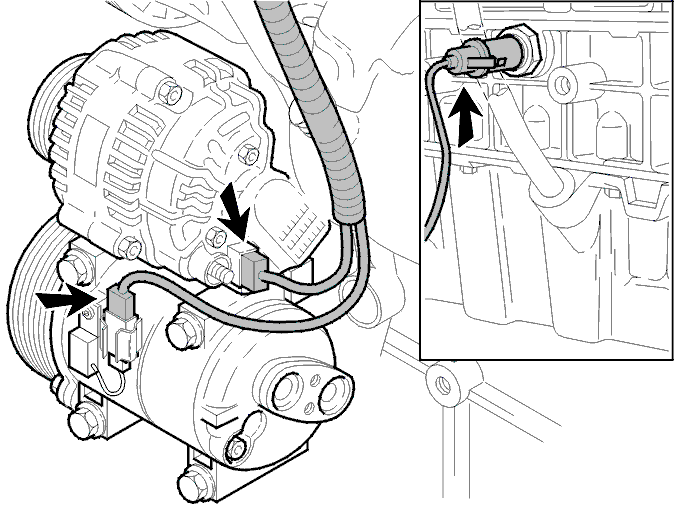

Подсоединение соединителей

Подсоедините разъемы для:

• генератор (GEN)
• насос системы кондиционирования (A/C)
• датчик давления масла.

Установите зажим кабеля в кронштейн.

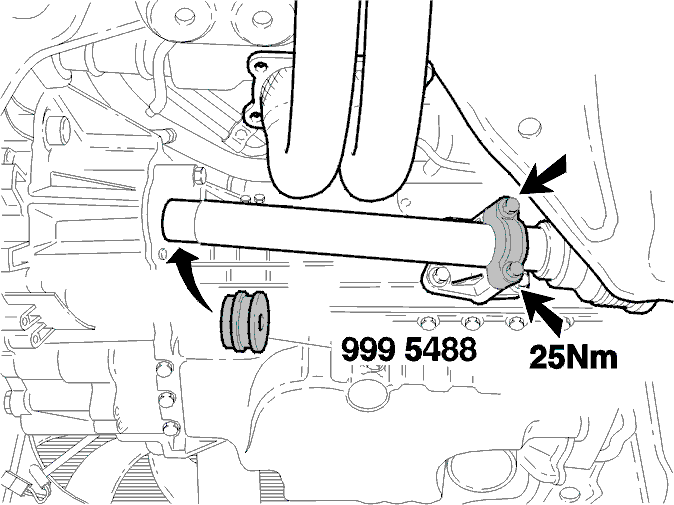

Установка правого приводного вала

Снимите заглушку🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42с коробки передач.Установите приводной вал в коробку передач и подшипник.Затяните крышку подшипника рукой.Вдавите ось прямо в амортизатор. Установите винты.Затяните крышку подшипника. Затяните до25 Н·м.

Установка заднего крепления двигателя

Установите крепление. Установите четыре винта. Затяните до40 Н·м.

Установка переднего крепления двигателя

Установите крепление. Установите три винта. Затяните до50 Н·м.

Установка нижней продольной стойки

Установите:

• нижнюю продольную стойку. Затяните (А). Затяните до69 Н·м
• два винта (В) сквозь подушки двигателя.

Примечание: Установите резиновую прокладку, как показано на иллюстрации.

Примечание: Винты переднего крепления более длинные.

Затяните винт переднего крепления (В) рукой. Затяните заднее крепление. Затяните до59 Н·м. Затем затяните переднее крепление. Затяните до59 Н·м.Установите тепловой дефлектор переднего крепления.

Установка нижнего раскоса

Установите стойку и винты. Затяните до50 Н·м.

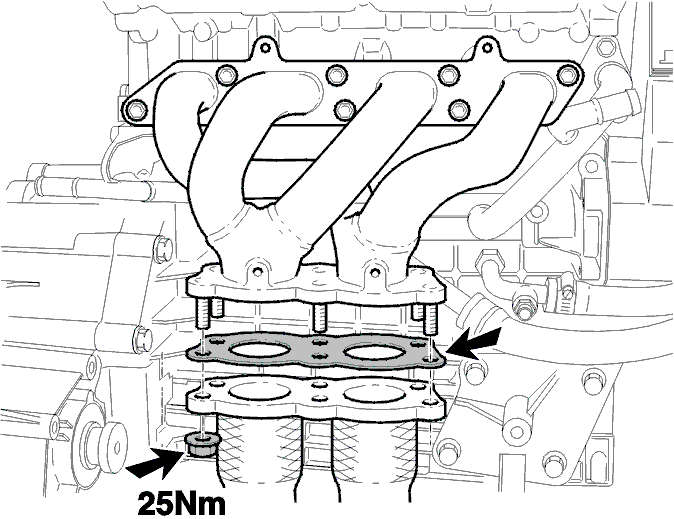

Установка передней трубы

Установите новую прокладку.Затяните гайки. Затяните до25 Н·м.

Автоматические коробки передач: Установка маслопроводов

Установите:

• нижний маслопровод. Используйте новое уплотнительное кольцо
• нижний маслопровод (возвратную трубу) и крепление.Пока не затягивайте.

Установка левого приводного вала

Снимите:

• заглушку🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42с коробки передач
• винт, удерживающий ось в амортизаторе.

Вдавите приводной вал в коробку передач до упора.Установите заново винт, удерживающий ось в амортизаторе.

Установите нижние воздухоотражатели.

Затяните винт, удерживающий ось в амортизаторе. Затяните до90 Н·м.

Установите:

• линию ABS
• тормозной шланг в кронштейн
• зажим.

Установка переднего колеса

Установите передние колеса согласно Замена передних тормозных накладок

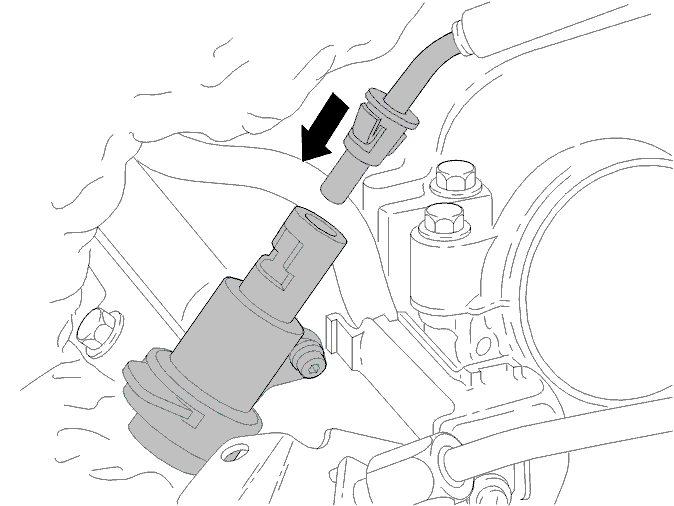

Коробки передач с ручным управлением: Установка шланга сцепления

Установите:

• кронштейн
• новое уплотнительное кольцо на шланг сцепления.

Примечание: Не проливайте масло. Вытрите пролитое масло.
- быстросъемный соединитель
- зажим. Убедитесь, что зажим зафиксировался
- шланг в кронштейн.

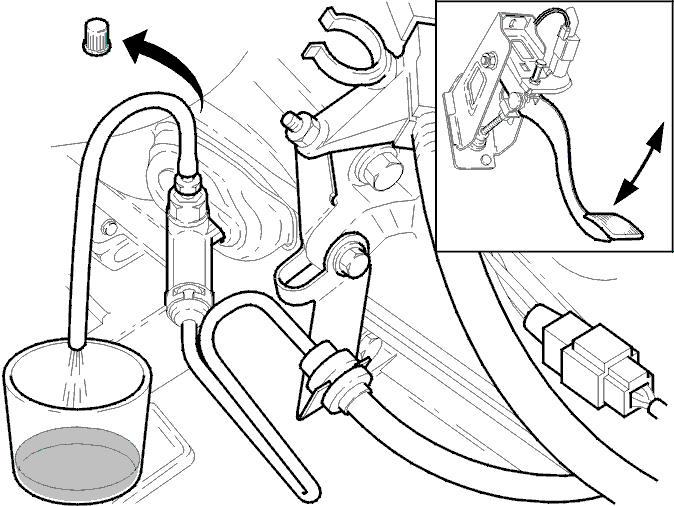

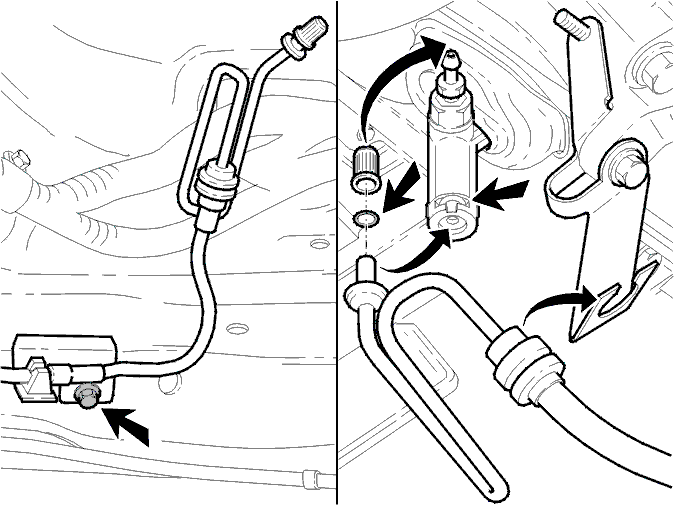

Коробки передач с ручным управлением: Прокачка цилиндра сцепления

Установите шланг на спускной штуцер. Поместите другой конец шланга в бутыль с водой.Полностью нажмите на педаль сцепления несколько раз, пока из шланга не пойдет только жидкость без воздуха.Закройте штуцер.Долейте жидкости до правильного уровня.

Установка шлангов обогревателя

• Подсоедините заново шланги обогревателя к правильным выводам.

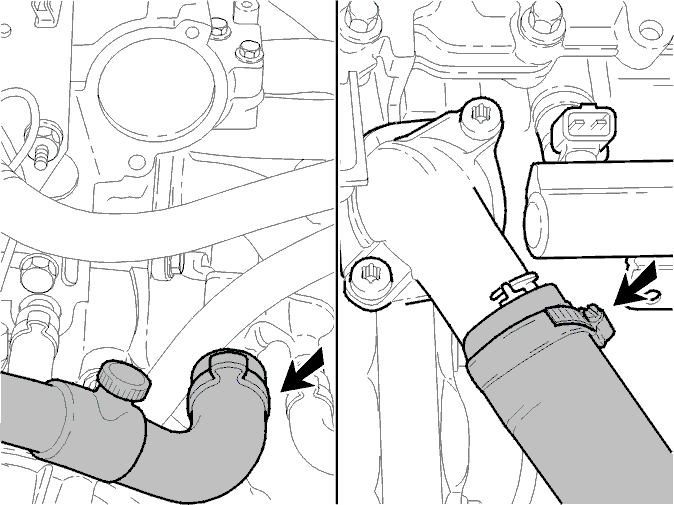

Установка шлангов охлаждающей жидкости

Установите:

• нижний шланг. Затяните
• верхний шланг. Затяните
• шланг системы кондиционирования (A/C) на кожух вентилятора
• шланг продувочного клапана (CP) с новым зажимом.

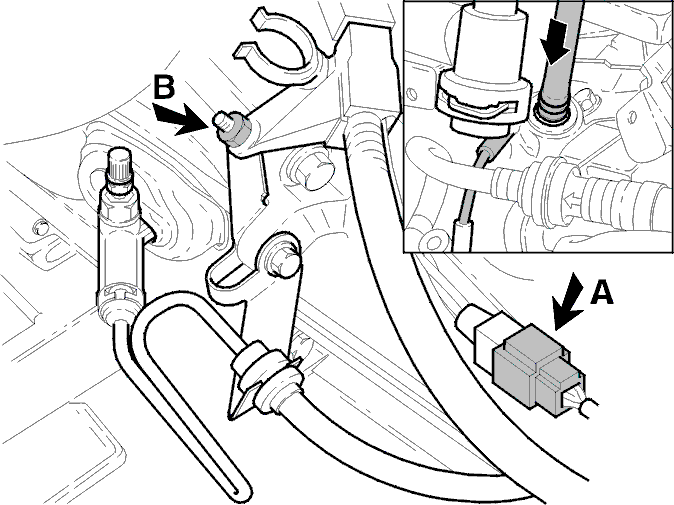

Установка проводки

Установите:

• провод заземления коробки передач. Затяните до40 Н·м
• шланг усилителя тормозов. Осторожно потяните шланг, чтобы проверить, что он зафиксировался
• положительный провод на аккумулятор
• выключатель фонаря заднего хода.

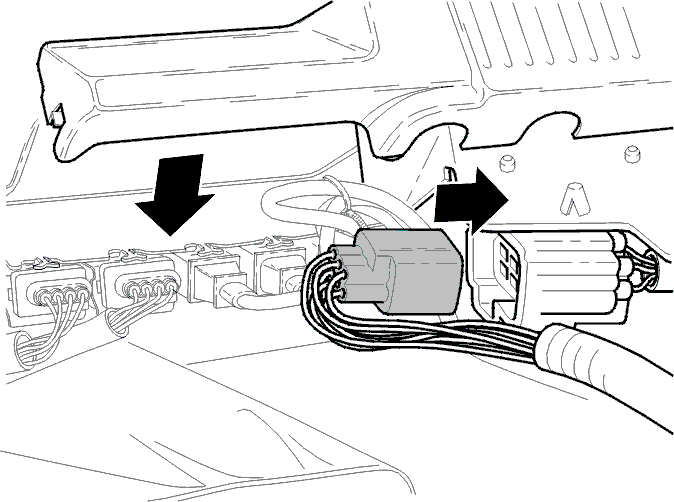

Установка разъемов

Установите разъемы от:

• жгут проводов двигателя
• датчик частоты вращения коленчатого вала
• датчик положения распределительного вала (CMP)
• датчик детонации (KS).

Установите заново жгут проводов в зажим.Установите крышку.

Установка полки аккумулятора

Установите:

• полку аккумулятора
• провод заземления
• винты. Затяните до16 Н·м.

Установка корпуса воздухоочистителя (АСL)

См.Воздухоочиститель (ACL), замените.

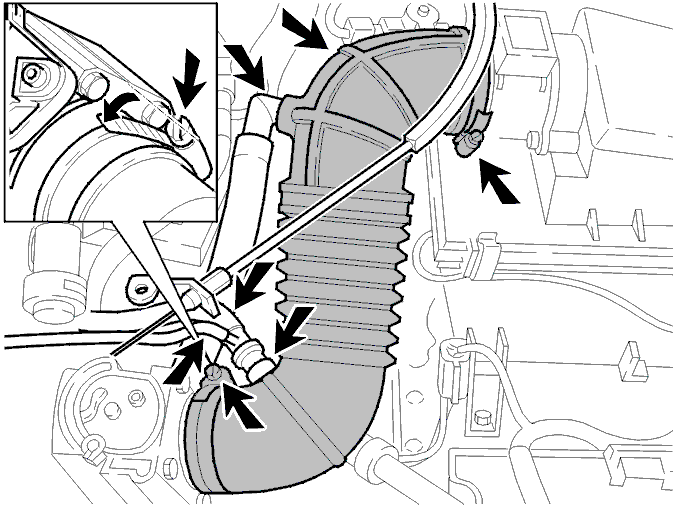

Установка впускного шланга

Очистите впускной шланг и корпус дроссельной заслонки (TB).

Установите:

• впускной шланг
• вакуумные шланги.

Затяните зажимы для шланга.

Примечание: Убедитесь, что зажим для шланга не создает препятствия шкиву дроссельной заслонки при широко открытой дроссельной заслонке (WOT).

Установка троса дроссельной заслонки

Установите:

• трос дроссельной заслонки
• стопорный зажим.

Произведите необходимую регулировку.

Установка насоса рулевого привода с усилителем

Установите:

• бачок и насос
• винты насоса. Затяните до25 Н·м
• кронштейн между впускным коллектором и насосом. Затяните до25 Н·м
• бачок. Затяните до10 Н·м
• шланги в зажимы
• ремень привода вспомогательных агрегатов.

Установка шланга радиатора на расширительный бачок

Установите кронштейн крепления. Затяните зажим для шланга.

Автоматические коробки передач

• Затяните винт крепления трубы масляного радиатора на коробке передач. Затяните до30 Н·м.

Установка аккумулятора

• Установите аккумулятор. Зафиксируйте на месте при помощи фиксирующего зажима
• Включите зажигание
• Подсоедините отрицательный провод аккумулятора. Сначала прочтите Обращайте внимание при отсоединении и подсоединении провода акк умулятора

Заполнение охлаждающей жидкостью

Заполните охлаждающей жидкостью. См.Замена охлаждающей жидкости.

Автоматические коробки передач

• Проверьте уровень масла.
