Установка дополнительного модуля управления (B204FT, B230FT, B230GT)

В условиях влажного климата при включении системы электронного управления микроклиматом может ощущаться неприятный запах, особенно в жаркую погоду. Этот запах зачастую исчезает при снижении влажности воздуха. Причиной запаха является грязь или микроорганизмы в испарителе.

Для предотвращения появления запаха можно установить специальный модуль управления. Этот модуль управления включает вентилятор, который выдувает остатки влаги из испарителя.

Если после работы компрессора более 4 минут зажигание выключается на период более 50 минут, модуль управления автоматически включает вентилятор, который осуществляет проветривание на макс. скорости вентилятора в течение 5 минут.

Подготовка:

• Очистите испаритель согласно Испаритель, очистка
• Запишите код магнитолы (если имеется).

Снимите:

• Отрицательный провод аккумуляторной батареи.
• Шумоизоляцию с левой и с правой сторон.
• Перчаточный ящик.
• Боковую панель со стороны пассажира.

См. Руководство по ремонту:

Раздел 8 (82-86, 88)Внутренние элементы, внешние элементы700/900 1982-

Монтаж нового реле на жгуте проводки

• Жгут проводки (номер детали 9148758) поставляется с комплектом.
• Подсоедините реле из комплекта к 5-штекерному разъему.

Проложите провода в моторный отсек

• Проложите провода без разъемов в моторный отсек через неиспользуемое отверстие во втулке под растяжкой стакана стойки подвески.

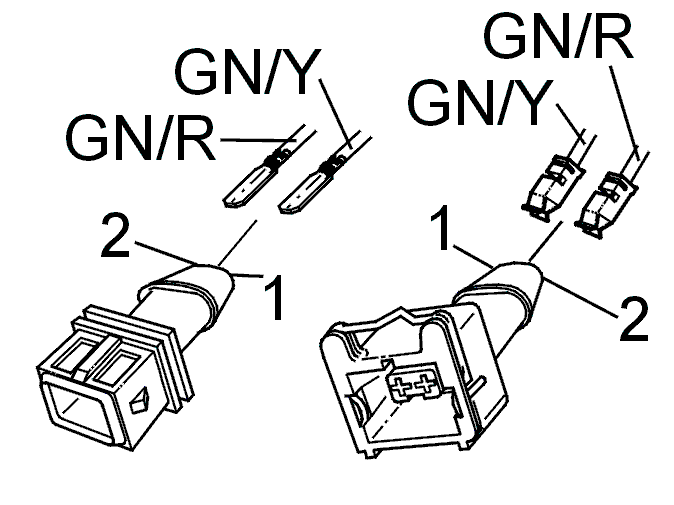

• Подсоедините зелено-желтые провода к выводу 1 в разъеме.
• Подсоедините зелено-красные провода к выводу 2 в разъеме.

Проложите провода в моторный отсек (продолжение)

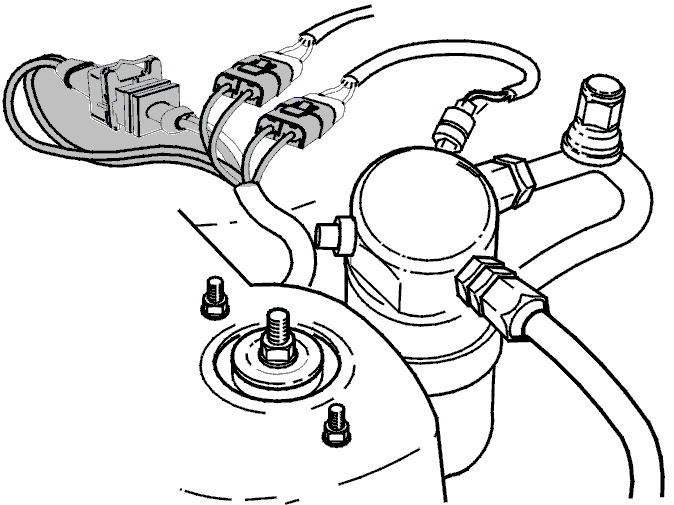

• Отсоедините прежний разъем у датчика давления и подсоедините круглый или плоский соединители с розеточными корпусами нового жгута проводки, в зависимости от модельного года:

1988-1991 модельные годы (на иллюстрации):

• Подсоедините круглый соединитель.

1992 модельный год:

• Подсоедините плоский соединитель.
• Соедините два свободных разъема друг с другом.
• Закрепите провода на прежней проводке ленточным хомутом.

Расположение отверстия оболочки проводов

Оболочка проводов имеет вырез для слива конденсата.

• Часть оболочки, в которой находится вырез, должна располагаться в самой низкой точке на всей трассе провода.
• Уплотните резиновую втулку бутиловой лентой.
• Закрепите имеющимся ленточным хомутом провода на теплоизоляционной перегородке.

Подсоединение желтого разъема

• Отсоедините желтый разъем от отопителя и подсоедините желтый разъем жгута проводки.
• Подсоедините отсоединенный разъем ко второму желтому разъему жгута проводки.

Подсоединение оранжевого провода

• Проложите оранжевый провод с разъемом к центральной консоли со стороны водителя.

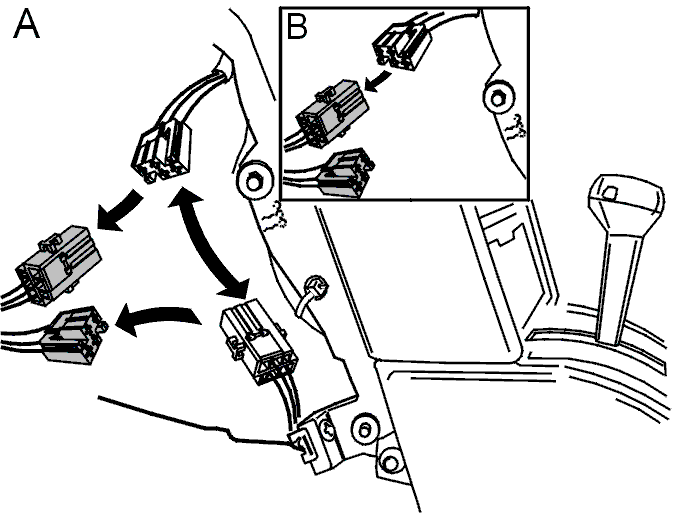

• Установите черный 4-штекерный разъем дополнительного оборудования.

Этот разъем должен подсоединяться к дополнительному оборудованию (А) или оставаться неиспользуемым (В).

• (А) Если подсоединено дополнительное оборудование, разъедините разъемы и подсоедините их к обоим разъемам нового жгута проводки.
• (В) Подсоедините неиспользуемый черный 4-штекерный разъем к одному из разъемов нового жгута проводки. Оставьте второй разъем неиспользуемым.

Подсоединение и установка модуля управления в автомобилях

• Подсоедините модуль управления и разъемы жгута проводки.
• Наклейте три полоски бутиловой ленты на модуль управления.
• Закрепите модуль управления бутиловой лентой на боковой части приборной панели.

Подсоединение и установка модуля управления в автомобилях

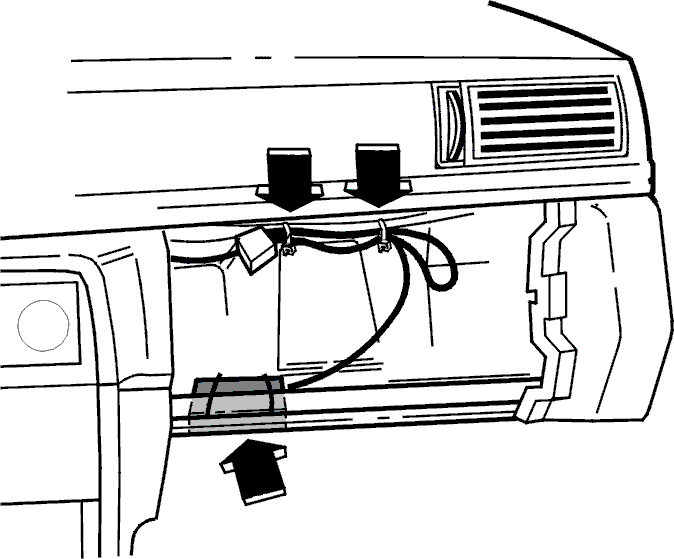

• Смонтируйте модуль управления на передней части воздуховода под перчаточным ящиком при помощи бутиловой ленты и закрепите ленточными хомутами на воздуховоде, как показано на иллюстрации.
• Закрепите жгут проводки на имеющемся жгуте проводки сбоку от модуля надувной подушки безопасности (SRS) 2 ленточными хомутами, расположив один из них как можно ближе к разъему во избежание вибрации при движении по неровным дорогам.

Монтаж проводов в автомобилях без надувной подушки безопасности (SRS) и коленного буфера

• Закрепите жгут проводки и реле в пенорезине, закрывающей шланг, проходящий над перчаточным ящиком к боковому соплу удаления запотевания, ленточными хомутами, расположив один из них как можно ближе к разъему во избежание вибрации при движении по неровным дорогам.

Подсоединение к пластине ”массы”

• Подсоедините черно-белый провод жгута проводки к пластине "массы" с правой стороны торпедо.

Пластина "массы" расположена за модулем управления зажиганием.

Убедитесь, что цикл проветривания выполняется нормально

• Подсоедините провод аккумуляторной батареи и заведите двигатель.
• Включите кондиционер, чтобы включился компрессор.

Система кондиционирования включается, если температура превышает примерно 7 °C.

• С помощью провода длиной около 2 метров соедините положительную клемму аккумуляторной батареи с разъемом модуля управления. Подсоедините к зеленому проводу, вывод 6 в разъеме, не менее чем на 30 секунд при работе компрессора.
• Выключите двигатель.

Цикл проветривания должен начинаться спустя 10 секунд и длиться 1 секунду.

• Снимите провод между разъемом и аккумуляторной батареей.
• Поставьте на место компоненты.
• Введите код магнитолы, если имеется.

Впишите следующий текст в документацию на автомобиль

Этот автомобиль оснащен новой системой управления вентилятором, снижающей до минимума остаточную конденсацию в системе кондиционирования.

В автомобилях, оснащенных данной системой, автоматическое включение вентилятора примерно через 50 минут после выключения зажигания, является нормальным явлением. После включения вентилятор работает около 5 минут.
