Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S70 | B5244S | 2000 |
| S70 | B5244T | 2000 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244T | 2000 |
| V70 (-00) | B5244T2 | 2000 |
| V70 XC (-00) | B5244T | 2000 |
| V70 XC (-00) | — | 2000 |
Специальные инструменты
- 🔧 UTDRAGARE
- 🔧 DORN
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снятие конической передачи
Снимите коническую передачу. См. Коническая передача, замена.
Снятие
Снятие уплотнительного кольца

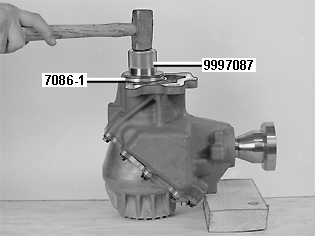

Расположите коническую передачу на рабочем столе. Подоприте передачу при помощи деревянной подставки.Используйте съемник 🔧 UTDRAGARE вместе с разделительным кольцом 7086-1. Вбейте втулку на съемнике в уплотнение так, чтобы она касалась поверхности корпуса.Снимите уплотнение при помощи ручки ударной отвертки экстрактора.Тщательно проверьте, чтобы не осталось остатков уплотнения.
Слив масла конической передачи

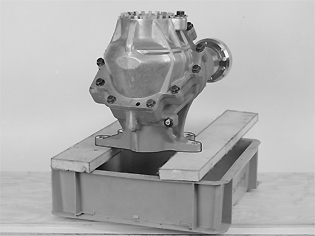

Расположите коническую передачу над емкостью. Снимите заглушку отверстия для проверки уровня. Дайте маслу вытечь через подшипник. Сотрите пролившееся масло с гнезда уплотнительного кольца на конической передаче. Используйте тряпку, не оставляющую ворс.
Установка
Установка уплотнительного кольца

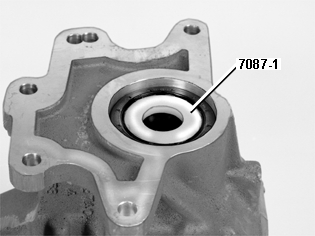

Установите втулку 7087-1 в конце вала. Смажьте кромку нового уплотнительного кольца. Используйте смазку 116 1241-3 (80 г). Расположите уплотнение на втулке.

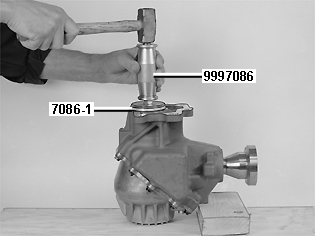

Вбейте уплотнение в коническую передачу. Используйте оправку 🔧 DORN вместе с разделительным кольцом 7086-1. Убедитесь, что инструмент движется по направлению к корпусу конической передачи.Убедитесь, что втулка 7087-1 снимается с инструментом.
Завершение
Установка конической передачи
Установите коническую передачу. См. Коническая передача, замена.
Заполнение маслом
Заполните коническую передачу новым маслом.
