Коническая передача, замена (B5244S, B5244T2)

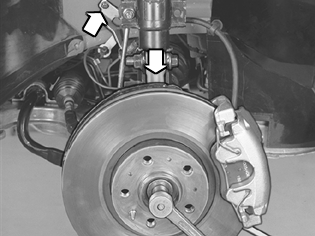

Снятие передних колес и винта приводного вала

Снимите:

• правое переднее колесо
• винт кронштейна тормозного шланга. Отсоедините кронштейн
• винт приводного вала.

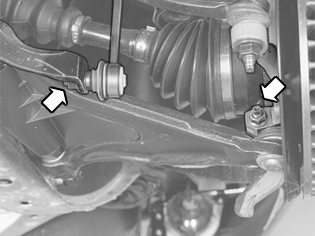

Снятие звена и гайки поперечной рулевой тяги

Снимите:

• гайку звена стабилизатора поперечной устойчивости. Отсоедините звено. Удерживайте резиновый кожух, чтобы он не вращался
• гайку поперечной рулевой тяги. Используйте съемник 🔧 AVDRAGARE (KULLEDER) 740,760.

Очистка поверхности вокруг шарового шарнира (правая сторона)

См. .

Снятие винта и гайки шарового шарнира

См. .

Снятие шарового шарнира

Подвигайте шаровой шарнир вверх и вниз рукой (для этого можно также использовать монтировку) до тех пор, пока шаровой шарнир не отсоединится от шпинделя колеса.Установите защитную насадку 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800на шаровой шарнир.Используйте держатель 🔧 HÅLLARE (LOSSAD LÄNKARM) P800на рычаге управления при снятии шарового шарнира.

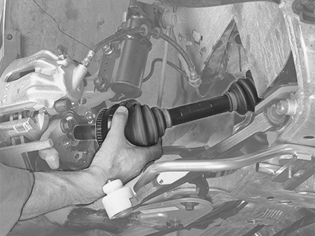

Снятие приводного вала со ступицы

Вдавите приводной вал во внутреннее положение. Поверните и отогните пружинную стойку.Снимите приводной вал со ступицы.

Снятие приводного вала с конической передачи

Снимите:

• крышку подшипника приводного вала
• вал. Осторожно вытяните шарнир равных угловых скоростей из коробки передач. Убедитесь, что уплотинительное кольцо не повреждено.

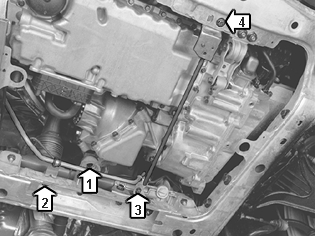

Снятие ограничителя, опорного кронштейна и винтов маслопроводов

Снимите:

• винт (1) и ограничитель
• винт (2) и держатель
• винты (3 и 4) держателей.

Осторжно нагните маслопровод к рулевому механизму (туда, где был установлен держатель (2)). Зажмите ленточным хомутом. Это делается для того, чтобы легче было опустить коническую передачу.

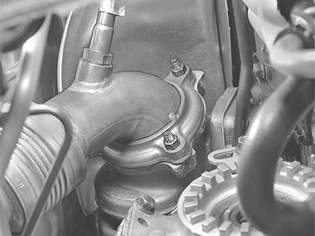

Снятие выхлопной трубы с коллектора

Снимите:

• винт на тепловом дефлекторе
• 3 гайки фланца.

Снятие винтов между карданным валом и конической передачей

Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD.Будьте осторожны с кабелем нагреваемого датчика кислорода.

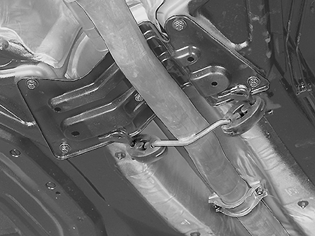

Снятие кронштейна выхлопной трубы и карданного вала

Снимите хомут на выхлопной трубе.Выверните 3 винта кронштейна.Слегка ослабьте четвертый винт. Оставьте его висеть на винте.Сдвиньте выхлопную трубу в сторону.

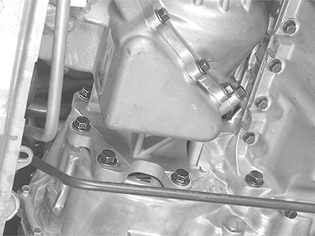

Снятие 5 винтов конической передачи

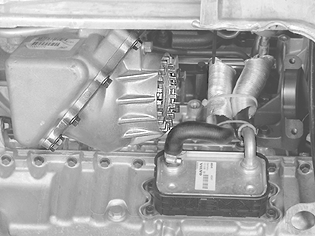

Снятие конической передачи

Опустив вниз, снимите коническую передачу.Не повредите резиновый шланг масляного радиатора на двигателе.

Установка конической передачи

Примечание: Коническая передача поставляется наполненной маслом.

Убедитесь, что сопрягаемые поверхности чистые.Не повредите резиновый шланг масляного радиатора.Установите 5 винта. Затяните поочередно до легкого касания. Затем затяните до 50 Н·м.

Установка карданного вала на коническую передачу. Используйте новые винты

Установите:

• карданный вал на фланец на конической передаче
• винты. Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD. Сначала затяните винты по диагонали. Затяните до 10 Н·м. Затем полностью затяните винты. Затяните до 25 Н·м. Убедитесь, что винты правильно затянуты.

Установка кронштейна для выхлопной трубы и карданного вала

Установите:

• кронштейн на кузов
• винты кронштейна. Затяните до 25 Н·м
• хомут на выхлопной трубе. Затяните до 25 Н·м.

Установка выхлопной трубы на коллектор. Используйте новые гайки

Затяните гайки. Затяните до 25 Н·м.

Установка ограничителя и опорного кронштейна

Установите:

• ограничитель и винт (1). Затяните до 50 Н·м
• держатель и винт (2). Затяните до 25 Н·м
• винты (3 и 4) держателей. Затяните до 25 Н·м.

Установка правого приводного вала

Примечание: Не повредите уплотнительное кольцо приводного вала в коробке передач.

Вдавите приводной вал так, чтобы он вошел в зацепление.Установите крышку подшипника и винты. Затяните до 25 Н·м.

Установка приводного вала на ступице. Используйте новые винты

Используйте держатель 🔧 HÅLLARE (LOSSAD LÄNKARM) P800, чтобы удерживать внизу рычаг управления.Отогните и поверните пружинную стойку. Выровняйте приводной вал в ступице.Установите рукой винт приводного вала.Снимите держатель.

Примечание: Будьте осторожны, не повредите кожух приводного вала.

Установка шарового шарнира на шпиндель колеса

Удалите ржавчину с шарового шарнира и шпинделя колеса.Смажьте шестерню шарового шарнира и шпиндель колеса.Установите шаровой шарнир в шпиндель колеса.

Примечание: Прижмите шаровой шарнир вверх так, чтобы коническая верхняя часть была видна над винтовым соединением на шпинделе колеса.

Установите:

• винт шарового шарнира и новую гайку. Затяните до 50 Н·м
• звено стабилизатора поперечной устойчивости с новой гайкой. Затяните до 50 Н·м
• поперечную рулевую тягу с новой гайкой. Затяните до 70 Н·м.

Затягивание винта приводного вала

Затяните винт. Затяните до 50 Н·м. Удерживайте тормозной диск. Используйте отвертку.Установите кронштейн тормозного диска / кабеля ABS. Затяните до 10 Н·м.Установите колесо. См. .

Выполните дорожное испытание автомобиля и проверьте работу
