Уплотнительное кольцо оси рычага выбора передач (B5244S4, B5244S5)

Демонтаж левой подушки двигателя

Снимите левую подушку двигателя, см.: Подушка двигателя, левая -

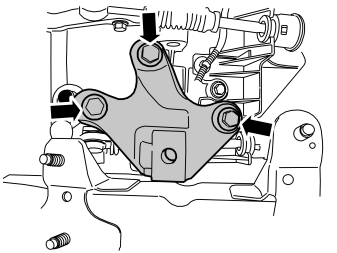

Демонтаж кронштейна

Снимите:

• винты, 3 шт.
• кронштейн.

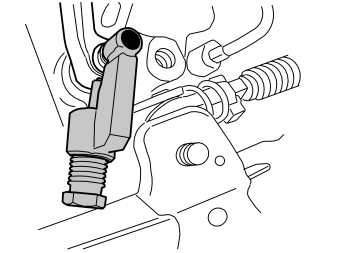

Снятие рычага переключения передач

Снимите трос переключения передач с плеча рычага. пользуйтесь: 🔧 ВИЛЬЧАТЫЙ РЫЧАГ.Вытолкните полый стержень. Пользуйтесь: 🔧 Нажимное приспособление. Пользуйтесь длинным толкателем.Снимите плечо рычага.

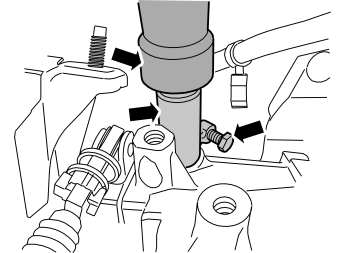

Снятие уплотнителя

Снимите пластину с 🔧 МОЛОТ (ИЗВЛЕЧЕНИЕ-ПОВЫШАЮЩАЯ ПЕРЕДАЧА) J.Установите: 🔧 Съемник на расковочном молоте.Ударьте осторожно по съемнику на дне вала передач.Ввинтите винт на съемнике.Снимите уплотнение.

Осторожно: Если вал заржавел, его следует очистить от ржавчины. Чистка должна выполняться в направлении вокруг фланца, а не вверх и вниз.

Для чистки вала пользуйтесь шлифовальным полотном 951 1024 или очень мелким наждачным полотном.

Почистите место вокруг направляющей механизма переключения передач изопропиловым спиртом и продуйте сжатым воздухом.

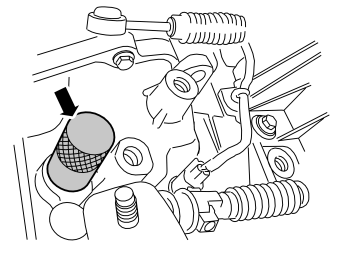

Установка уплотнителя

Установите новое уплотнение. Пользуйтесь: 🔧 Оправка.

Установка рычага переключения передач

Установите новое плечо рычага.Втолкните полый стержень. Пользуйтесь: 🔧 Нажимное приспособление. Пользуйтесь коотким толкателем.Вставьте трос переключения передач.

Установка кронштейна

Установите:

• кронштейн
• винты, 3 шт. М12.

Установка подушки двигателя.

Установите левую подушку двигателя, см.: Подушка двигателя, левая.
