Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | B5254T3 | 2005–2007 |
| V50 | B5254T3 | 2005–2007 |
Специальные инструменты
- 🔧 Съемник
- 🔧 T9997170,
- 🔧 Оправка
- 🔧 T9997177,
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снятие передачи между пересекающимися осями
Снять передачу между пересекающимися осями согласно: Vinkelväxel Vinkelväxel.
Снятие
Снятие уплотнительного кольца

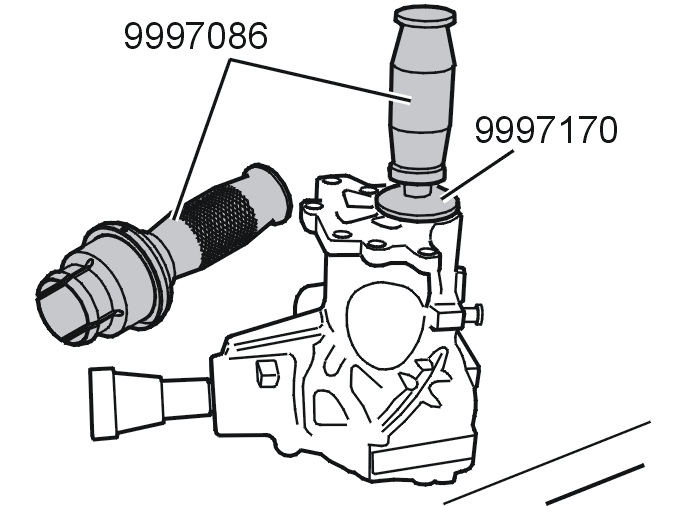

Поместите передачу между пересекающимися осями на верстак и подложите под нее деревянную чурку.Используйте: 🔧 Съемник вместе с 🔧 T9997170,.Забейте легким постукиванием втулку съемника в уплотнение так, чтобы она достигла плоскости корпуса.Снимите прокладку, используя ручку съемника.Тщательно проверьте, не осталось ли остатков уплотнения.
Слив масла в передаче между пересекающимися осями
Расположите передачу между пересекающимися осями над приемной ванной.Снимите заглушку отверстия для проверки уровня и дайте маслу стечь через подшипник.Сотрите разлившееся масло с гнезда уплотнительного кольца в передаче между пересекающимися осями, используя неворсистый материал.
Установка
Установка уплотнительного кольца
Установите: 🔧 Оправка на конце вала и смажьте кромку нового уплотнительного кольца консистентной смазкой (80 г). Установите уплотнение на втулку.

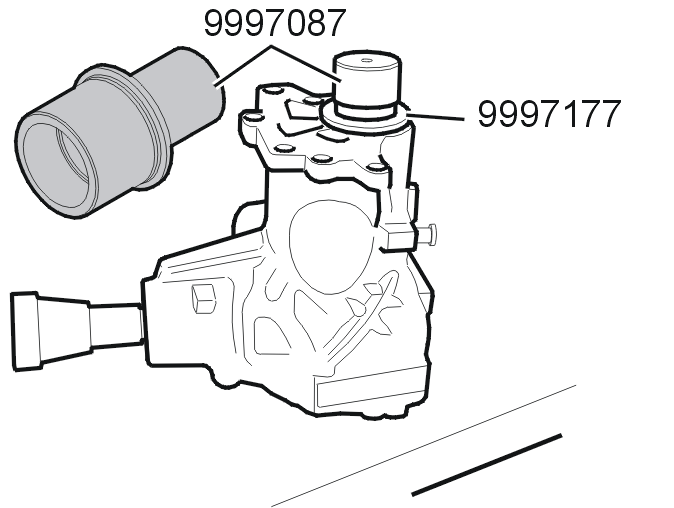

Забейте уплотнение легким постукиванием в передачу между пересекающимися осями, используя 🔧 Оправка вместе с 🔧 T9997177,. Убедитесь, что инструмент касается корпуса передачи между пересекающимися осями.После снятия инструмента, убедитесь в том, что 🔧 Оправка тоже снят.
Завершение
Установка угловой передачи
Установите передачу между пересекающимися осями согласно: Vinkelväxel Vinkelväxel.
Заправка масла
Заправьте новое масло следуя Уровень масла в главной передаче, контроль.
