Уплотнительное кольцо и поршень с уплотнительным кольцом для переднего усилителя, замена

Подготовка

Слейте жидкость для коробки передач. Используйте устройство для откачивания масла, чтобы слить приблизительно 6 литров жидкости для коробки передач. Снимите подрамник. См. Подрамник, передний, замена.

Снятие правого приводного вала

Отогните ступицу колеса. Снимите приводной вал со ступицы. Используйте натяжную ленту, чтобы оттянуть шпиндель колеса и ступицу колеса назад. Выньте приводной вал из коробки передач. Используйте монтировку 🔧 BRYTVERKTYG (DEMONT-DRIVAXEL/VÄXELLÅDA)B-VERSION.Установите уплотняющую заглушку 🔧 DORN.

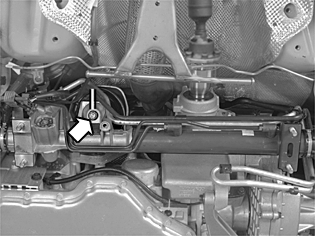

Отсоединение рулевого механизма от подушки двигателя

Отметьте положение рулевого механизма по отношению к подушке двигателя.Выверните винт рулевого механизма и подушки двигателя. Сдвиньте рулевой механизм назад к теплоизоляционной перегородке. Удерживайте в верхнем положении при помощи ленточных хомутов.

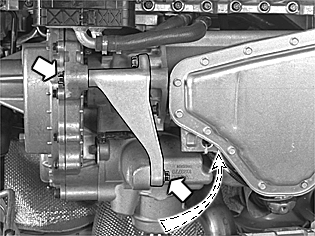

Снятие кронштейна корпуса цепи

Снимите:

• винт в зажиме топливопровода
• кронштейн корпуса цепи и двигателя.

Выворачивание винтов конической передачи/корпуса цепи

Ослабьте винты приблизительно на 5 мм. Винт конической передачи/кронштейна на двигателе расположен наверху конической передачи, и к нему можно получить доступ от центра.Нажмите на коническую передачу/корпус цепи по направлению к головкам винтов. Это делается для того, чтобы крышка сервоцилиндра могла пройти мимо конической передачи.

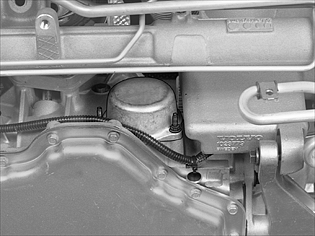

Снятие крышки сервоцилиндра

Отсоедините кабель датчика частоты вращения ведомого вала коробки передач от ленточного хомута на коробке передач. Сдвиньте кабель в сторону.Протрите начисто и очистите продувкой сжатым воздухом крышку сервоцилиндра. Выньте емкость для масла. Выверните 3 винта. Вытяните крышку прямо.

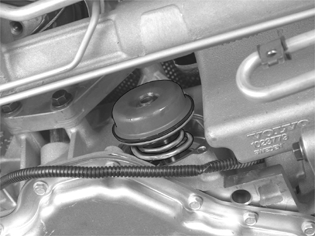

Снятие поршня с коробки передач

Вытяните поршень из коробки передач прямо.

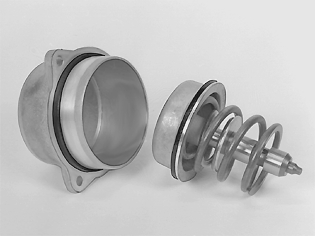

Замена поршня с уплотнительным кольцом и уплотнительного кольца

Подсказка: Прижмите поршень к столу, так чтобы было легче снять пружинный зажим.

Замените поршень и уплотнительное кольцо.Замените защелку.Замените уплотнительное кольцо крышки сервоцилиндра.
