Уплотнения передачи между пересекающимися осями, замена (B6294T)

Снимите передачу между пересекающимися осями и разделите их. Коническая передача / корпус цепи, замена

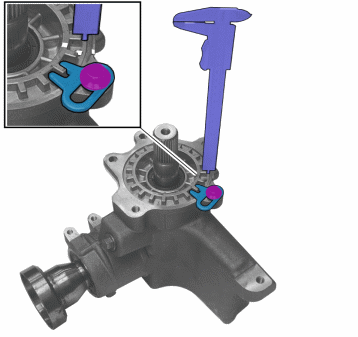

Отметьте положение регулировочной гайки по отношении к корпусу нарезкой.Замерьте и пометье высоту между гайкой и корпусом.Снимите винт и фиксатор гайки.

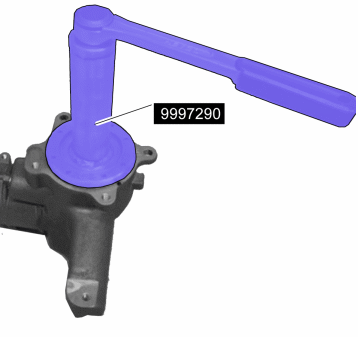

Открутите регулировочную гайку. 🔧 NYCKEL

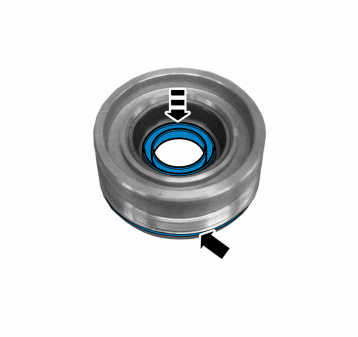

Выбейте легким постукиванием уплотнительное кольцо.Используйте отвертку.Снимите кольцо круглого сечения.

Установите на регулировочную гайку новое уплотнительное кольцо. Смажьте уплотнительное кольцо и резьбу смазкой для подшипников.Установите регулировочную гайку на раннее отмеренное место. установите блокиратор.Момент затяжки M10, 50 Нм.Поверните шестерню передачи пересекающихся осей когда будете затягивать гайку до раннее отмеченного положения.🔧 NYCKEL

Примечание: Относится ко всем уплотнительным кольцам.

Смажьте губы уплотнительного кольца. Консистентная смазка для подшипников арт. 1161241-3Нанесите также полоску консистентной смазки на пружину.

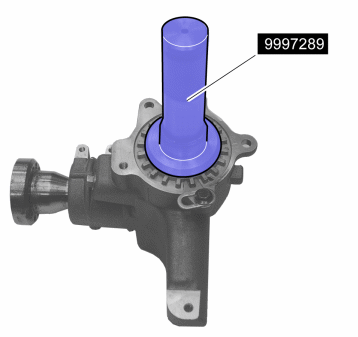

Постучите по уплотнительному кольцу, пока оправка не будет прилегать к гайке.🔧 DORN

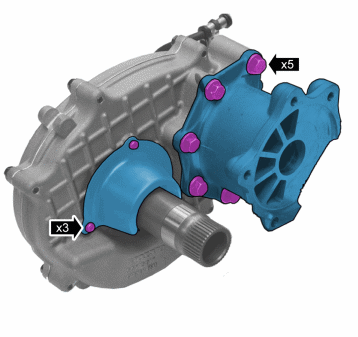

Снимите пластину и перегородку.

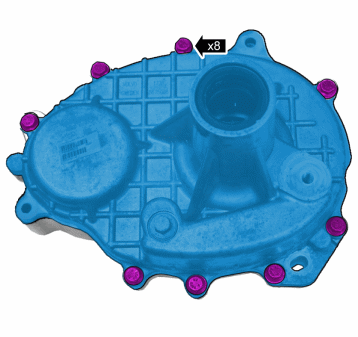

Снимите винты и крышку на корпусе цепи.

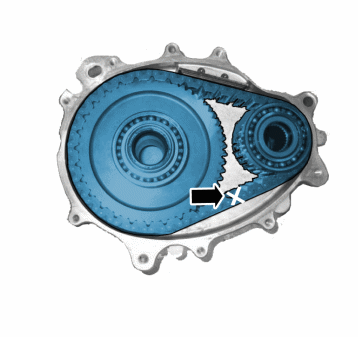

Примечание: Запишите какая сторона должна быть вверху на цепи.

Снимите колесо и цепь.

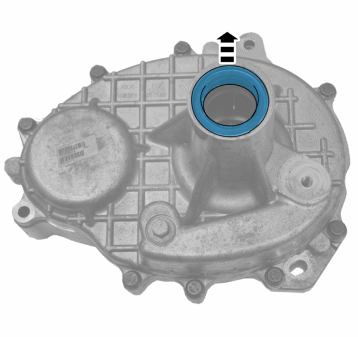

Снимите уплотнительное кольцо.

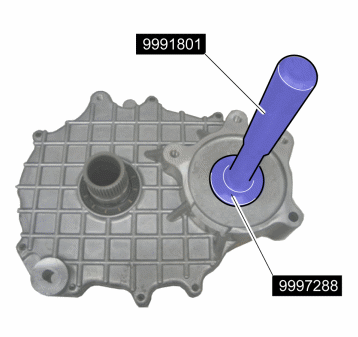

Установите уплотнение.🔧 DORN🔧 STANDARDSKAFT

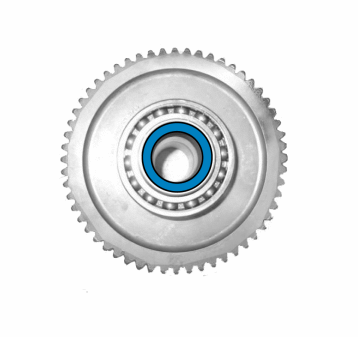

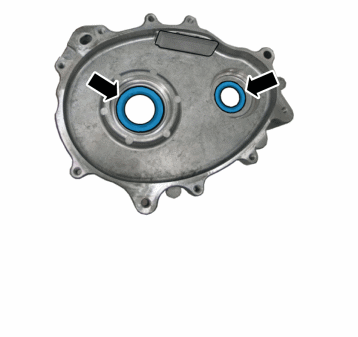

Снимите уплотнительные кольца.

Установите колесо передачи пересекающихся осей.

Примечание: Проверьте, чтобы цепь была повернута вверх той же стороной, что и раньше.

Установите новую прокладку.

Установите крышку. 🔩 Момент затяжки: 24 Н·м

Снимите уплотнительное кольцо.

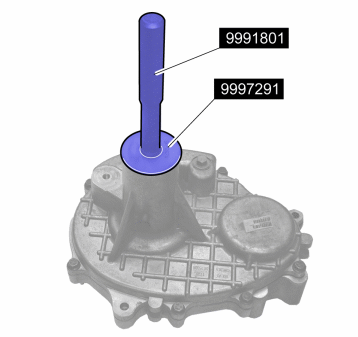

Установите уплотнительное кольцо.🔧 PLUGG🔧 STANDARDSKAFT

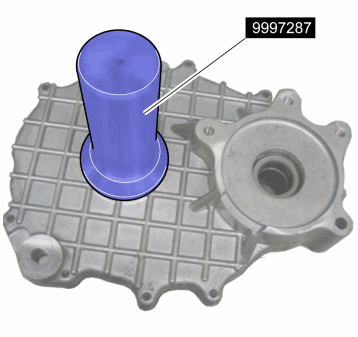

Установите уплотнительное кольцо.🔧 DORN

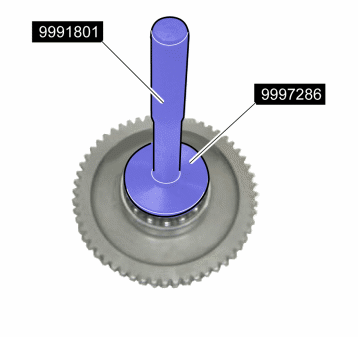

Установите уплотнительное кольцо.🔧 DORN🔧 STANDARDSKAFT

• 🔩 Момент затяжки: 5 Н·м
• 🔩 Момент затяжки: 50 Н·м

Установите передачу пересекающихся осей/корпус цепи. Коническая передача / корпус цепи, замена
