Уплотнение первичного вала, замена

Подготовительные работы

Примечание: Перед тем, как можно будет заменить уплотнение первичного вала, коробка передач должна быть снята. См. ru-RU0900c8af8067b5b6#KC02029387 или ru-RU0900c8af8067b511#KC02029389.

Снимите:

• подшипник выключения сцепления с резиновым уплотнением и вилку механизма сцепления
• направляющие втулки (заметьте их положение), если применимо.

Очистите сопрягаемую поверхность коробки передач с корпусом сцепления. Расположите коробку передач на устойчивом рабочем столе.

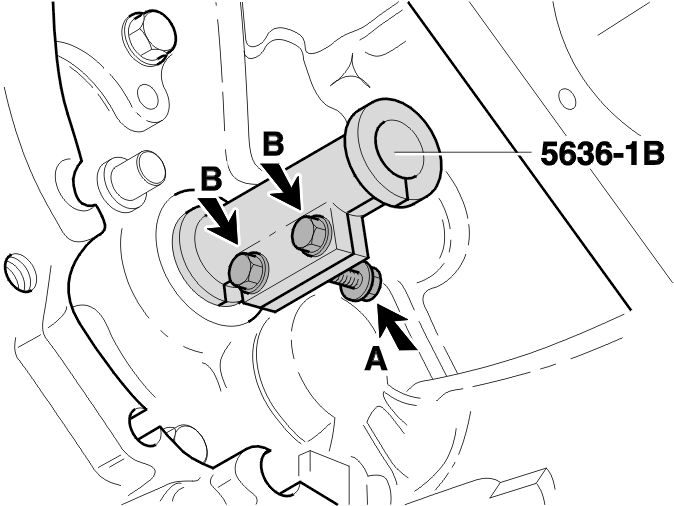

Закрепите специальный инструмент на уплотнении первичного вала

Очистите выступающую секцию уплотнения и поверхность вокруг уплотнения. Отвинтите винт (A) на специальном инструменте 5636-1B до тех пор, пока он не будет на одном уровне с сопрягаемой поверхностью на внутренней стороне.Вставьте инструмент 5636 -1B вниз как можно ближе к уплотнению первичного вала. Затяните 2 винта (В) до 30 Н·м

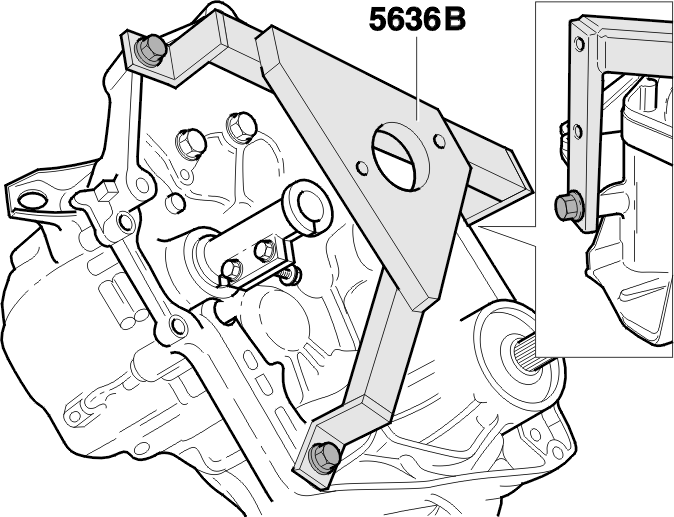

Установка специального инструмента 999 5636B

Примечание: Всегда используйте винты, поставляемые со специальным инструментом.

Отцентрируйте опору так, чтобы отверстие в крепежной пластине и уплотнение были на одной линии. Затяните все винты крепления опоры.

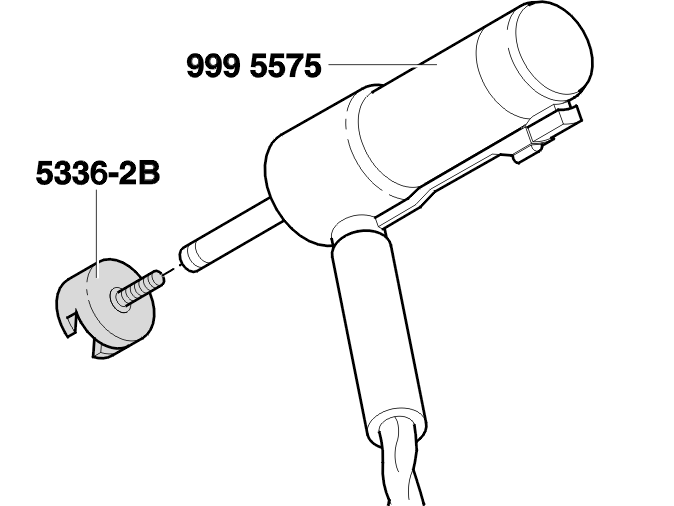

Подготовка гидравлического инструмента 951 2564 или 999 5575

Примечание: В этих инструкциях описывается метод работы с использованием гидравлического инструмента 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576). При использовании нового гидравлического инструмента 🔧 HYDRAULVERKTYG (SATS), см. прилагаемые инструкции.

Подсоедините сжатый воздух к гидравлической системе. Привинтите съемник 5636-2B на место на поршне на гидравлическом инструменте 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576). Откройте воздуховыпускной кран для того, чтобы поршень вышел из цилиндра.Закройте воздуховыпускной кран.

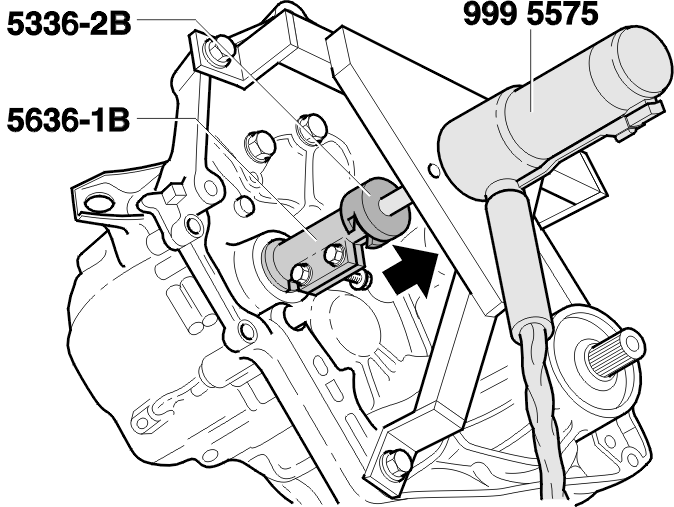

Снятие уплотнения первичного вала с коробки передач

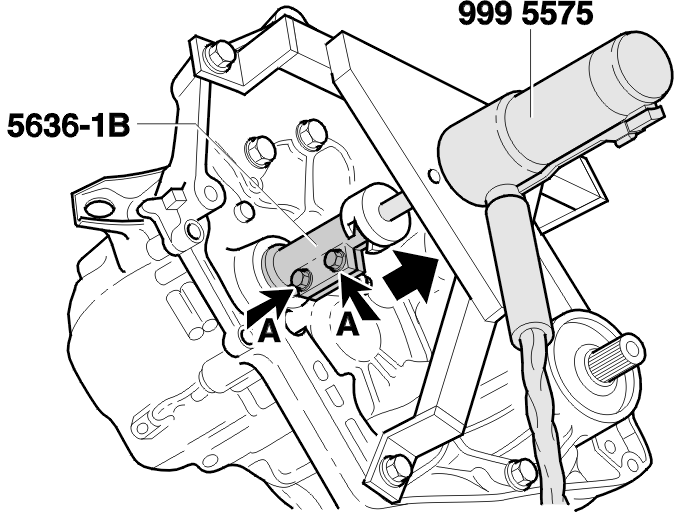

Нагрейте поверхность вокруг уплотнения первичного вала в течение приблизительно 6 минут до тех пор, пока не будет достигнута температура приблизительно 60°C.Поместите гидравлический инструмент 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) в отверстие в пластине кронштейна 🔧 PRESSVERKTYG (PRIMÄRAXELLAGER/TÄTNING-JB3) S40,V40 и закрепите съемник 5636-2B над зажимным инструментом 5636-1B. Прокачайте так, чтобы поршень гидравлического инструмента 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) втянулся обратно в цилиндр. Остановитесь, когда инструмент упрется в крепежную пластину. Теперь вытяните уплотнение первичного вала из коробки передач, закачав поршень внутрь.

Примечание: Нагрейте коробку передач снова, если уплотнение первичного вала не снимается.

Если необходимо, слегка затяните винты (A) в зажимном инструменте 5636-1B. Снимите инструмент 5636-2B с 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576).

Снятие инструмента 5636-1B

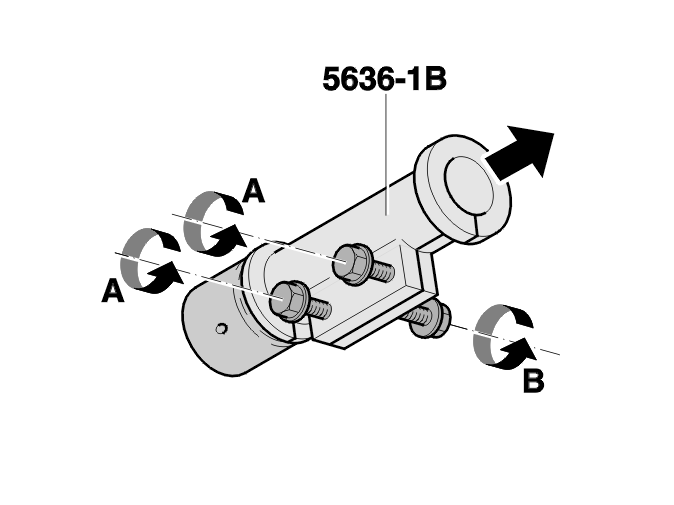

Ослабьте винты (A) на зажимном инструменте 5636-1B на несколько оборотов. Слегка затяните винт (B) так, чтобы зажим открылся. Снимите инструмент с уплотнения.

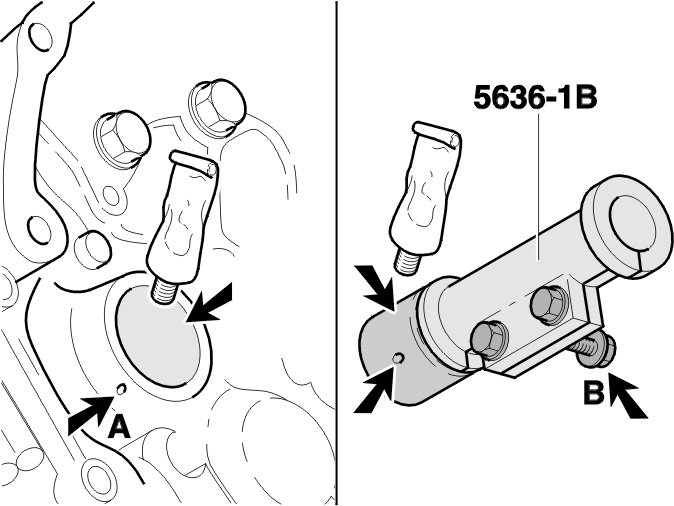

Уплотнение первичного вала, подготовка к установке

Тщательно очистите поверхность установки и прилегающие участки на коробке передач. Заметьте и пометьте выпускное отверстие из канала утечки масла (A) на уплотнении первичного вала.Поместите зажимной инструмент 5636-1B на уплотнение. Если необходимо, затяните винт (В). Не притягивайте зажимной инструмент к уплотнению при помощи винтов.

Примечание: Оставьте пластмассовую втулку в уплотнении.

Нанесите монтажную пасту номер 116 10006 на сопрягаемые поверхности между уплотнением и коробкой передач.

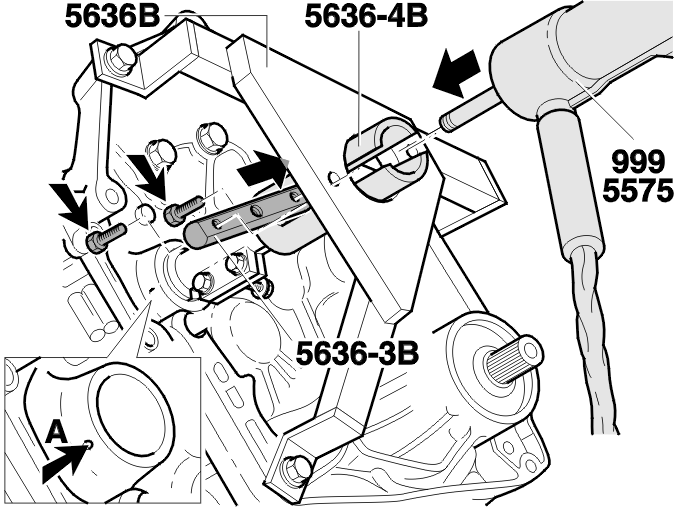

Установка уплотнения первичного вала в коробке передач

Откройте воздуховыпускной кран для того, чтобы поршень вышел из цилиндра.Закройте воздуховыпускной кран. Наденьте уплотнение на первичный вал. Расположите канал утечки масла на уплотнении напротив отметки (A).Расположите втулочный инструмент 5636-4B, продев его сквозь крепежную пластину, вплотную к зажимному инструменту 5636-1B. Вставьте опору 5636-3B на нижней части пластины кронштейна 🔧 PRESSVERKTYG (PRIMÄRAXELLAGER/TÄTNING-JB3) S40,V40 сквозь втулочный инструмент 5636-4B.Вставьте поршень на гидравлическом инструменте 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) сквозь пластину кронштейна 🔧 PRESSVERKTYG (PRIMÄRAXELLAGER/TÄTNING-JB3) S40,V40 и завинтите опору 5636-3B на место на поршне на гидравлическом инструменте 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) (втулочный инструмент 5636-4B также вращается). Закрепите опору 5636-3B при помощи 2 винтов к нижней части пластины кронштейна 🔧 PRESSVERKTYG (PRIMÄRAXELLAGER/TÄTNING-JB3) S40,V40.Теперь закачайте поршень так, чтобы гидравлический инструмент коснулся втулочного инструмента.

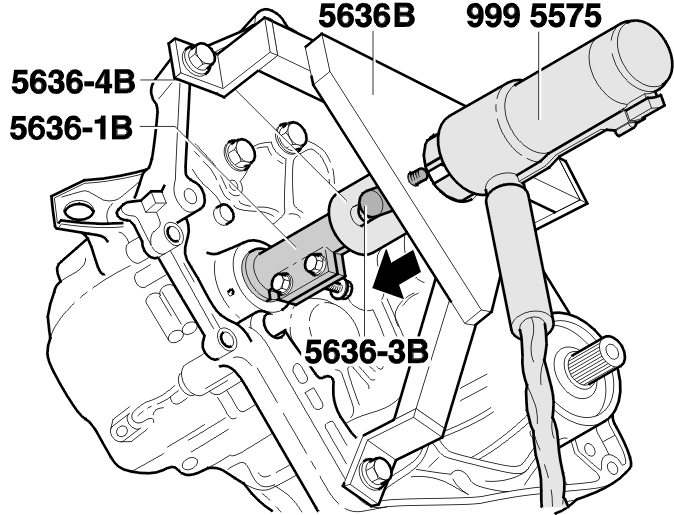

Запрессовка уплотнения первичного вала

Вдавите уплотнение первичного вала в коробку передач при помощи гидравлического инструмента 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576). Затем откройте кран для того, чтобы поршень вышел из цилиндра. Закройте воздуховыпускной кран.Снимите специальные инструменты, сняв опору 5636-3B с пластины кронштейна 🔧 PRESSVERKTYG (PRIMÄRAXELLAGER/TÄTNING-JB3) S40,V40 и отвинтив ее от гидравлического инструмента 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) (втулочный инструмент 5636-4B также вращается)

Снимите:

• опору 🔧 PRESSVERKTYG (PRIMÄRAXELLAGER/TÄTNING-JB3) S40,V40 с коробки передач
• зажимной инструмент 5636-1B с уплотнения
• пластмассовую втулку с зажима 5636-1B.

Установка снятых компонентов

Установите:

• снятые направляющие втулки в положение, замеченное ранее
• подшипник выключения сцепления с резиновым уплотнением и вилку механизма сцепления.

См. ru-RU0900c8af8067b475#KC02029416.Установите коробку передач.См. Установка коробки передач, со снятием подрамника или ru-RU0900c8af8067b58f#KC02029420.
