Уплотнение коленчатого вала, заднее, замена (B5204T5, B5244T4, B5244T5)

Снятие маховика и ведущего диска

Снимите коробку передач:

• коробки передач с ручным управлением. См. Маховик, замена.
• автоматические коробки передач. См. Коробка передач, снятие.

Снимите маховик / ведущий диск. Используйте зубчатый сектор 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА) в качестве упора при ослаблении винтов.

Снятие уплотнения

Примечание: Не повредите сопрягаемые поверхности коленчатого вала и блока цилиндров

Снимите старое уплотнение при помощи экстрактора 🔧 Съемник (задний сальник КОЛЕНЧАТОГО ВАЛА) D5252T.Очистите вокруг фланца коленчатого вала спереди и сзади. Удалите остатки герметика для резьбы из отверстий для винтов.Если необходимо, смойте масло на задней поверхности блока цилиндров и на картере коробки передач и корпусе сцепления. Очистите продувкой сжатым воздухом.

Осторожно: Производите очистку движениями вокруг фланца, а не движениями внутрь и наружу. Нельзя пользоваться шлифовальными или подобными им инструментами.

Чрезвычайно важно, чтобы не осталось остатков герметика для резьбы или другой грязи. Это может привести к утечке.

Примечание: Чтобы очистить коленчатый вал, используйте ткань 9511024.

Установка уплотнительного кольца

Осторожно: Можно использовать только утвержденное Volvo моторное масло. Ни в коем случае нельзя использовать смазку. На нее налипает грязь, что приводит к образованию нагара.

Смажьте сопрягаемую поверхность уплотнительного кольца, направленную к блоку цилиндров, и кромки уплотнения.

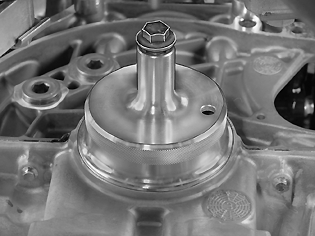

Наверните уплотнение на коническую часть внутренней секции 🔧 Оправка войлочной стороной уплотнения наружу.Наверните оправку на коленчатый вал (2 винта) маховика.Вставьте уплотнение с наружной стороной оправки, 🔧 Оправка, используя винт в центре инструмента. Уплотнение встанет на место, когда наружная оправка упрется во внутреннюю. Снимите инструмент 🔧 Оправка. Выбросьте старые винты маховика.

Установка маховика и ведущего диска

Осторожно: Убедитесь, что поверхность коленчатого вала и сопрягаемые поверхности маховика / ведущего диска чистые. Убедитесь, что в отверстиях для винтов нет остатков герметика для резьбы.

Установите:

• маховик и ведущий диск
• 3 шпильки 🔧 Специальныц винт (маховик) B4184-B6304, разместив их, как показано на иллюстрации. Поверните короткой резьбой в сторону коленчатого вала.

Примечание: Убедитесь, что установочный штифт на коленчатом валу расположен напротив отверстия в маховике / ведущем диске. Положение направляющего отверстия отмечено.

Осторожно: Важно, чтобы маховик и ведущий диск опирались на фланец коленчатого вала, прежде чем будут установлены другие винты.

Всегда используйте новые винты. Убедитесь, что герметик для резьбы на новых винтах не поврежден. В противном случае нанесите несколько капель герметика 1161056 на резьбу.

• Выровняйте зубчатый сектор: 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА).

• Притяните маховик / ведущий диск к коленчатому валу при помощи 3 гаек на специальном инструменте 🔧 Специальныц винт (маховик) B4184-B6304. Обточенная секция гайки должна быть повернута в сторону маховика / ведущего диска.

• Установите другие винты. Затяните. См. Момент затяжки.

• Замените 3 специальных винта новыми стандартными винтами. Затяните. См. Момент затяжки.
• Затем дозатяните на угол все 10 винтов по диагонали. Используйте🔧 ТРАНСПОРТИР. Затяните. См. Момент затяжки.
• Убедитесь, что датчик маховика и кронштейн установлены. Установите ведомый диск сцепления и сцепление.

Установка коробки передач

Установите коробку передач:

• коробки передач с ручным управлением. См. Коробка передач, установка.
• автоматические коробки передач. См. Коробка передач, установка.

Проверка двигателя:

Выполните дорожное испытание автомобиля, чтобы проверить работу двигателя и коробки передач.
