Угольный фильтр (B5254T3, B5254T7)

Снятие амортизатора

Снимите следующее на обеих сторонах:

• винт
• амортизатор с бокового звена.

Снятие опоры выхлопной трубы

Снимите 2 резиновых крепления с заднего глушителя.

Опускание подрамника

Примечание: Убедитесь, что никакие кабели/шланги не натягиваются и не зажимаются при опускании подрамника.

Используйте 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) и 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).Расположите передвижной домкрат под подрамником. Вытяните тормозной шланг из его кронштейна с обеих сторон

Снимите:

• винт (1) c обеих сторон
• 2 винта (2) c обеих сторон.

Опустите подрамник приблизительно на 5 см.

Снятие емкости угольного фильтра

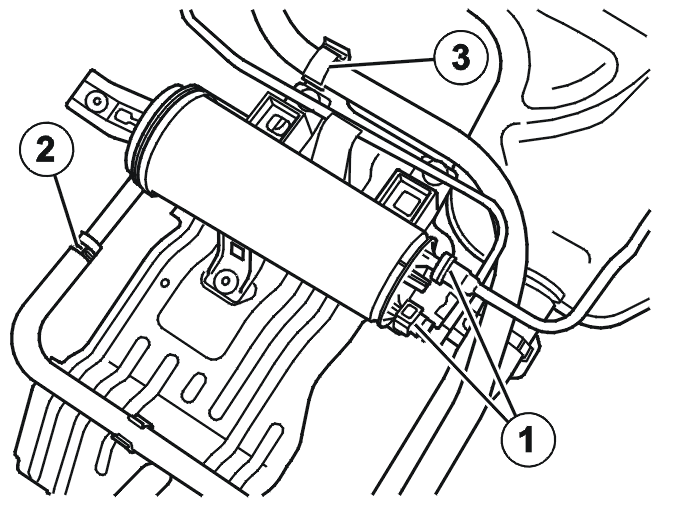

Снимите:

• 4 винта M6, крепящие емкость угольного фильтра к заднему подрамнику
• две трубы и быстросъемные разъемы (1)
• зажим и шланг (2).

Проложите шланг откачки (3) от крепления. Снимите емкость угольного фильтра и кронштейн. Снимайте сверху заднего глушителя.

Перестановка компонентов

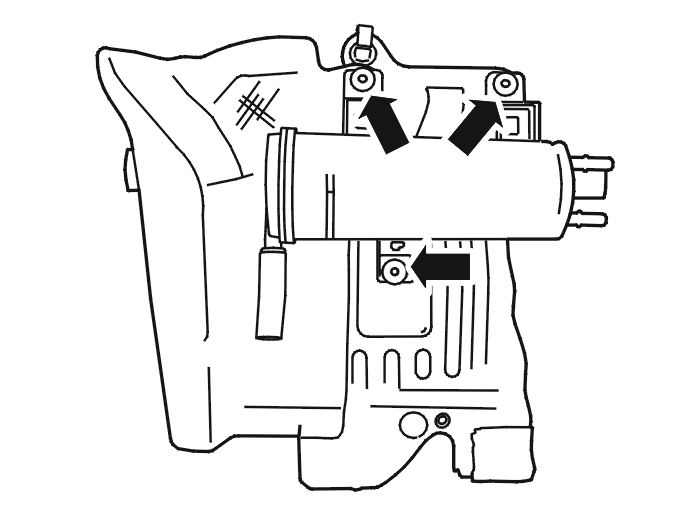

Снимите 3 винта M6 с кронштейном и переставьте их на новую емкость угольного фильтра.

Установка емкости угольного фильтра

Расположите емкость угольного фильтра на подрамнике. Вставьте емкость угольного фильтра над задним глушителем.

Установите:

• зажим и шланг (2)
• две трубы и быстросъемные разъемы (1)
• 4 винта M6, крепящие емкость угольного фильтра к подрамнику.

Установка подрамника

Поднимите подрамник. Убедитесь, что установочные штифты входят в свои отверстия в кузове.

Примечание: Убедитесь, что никакие кабели/шланги не заполняются или не зажимаются при установке подрамника.

Установите на обеих сторонах:

• 2 винта (2). Затяните. См.: Åtdragningsmoment
• 1 винт (1). Затяните. См.: Åtdragningsmoment.

Уберите подъемную площадку.

Установка амортизатора

Установите на обеих сторонах:

• амортизатор
• винт. Затяните. См.: Åtdragningsmoment
• тормозной шланг в кронштейне с обеих сторон.

Установка выхлопной трубы

Установите 2 резиновых крепления для заднего глушителя.
