Угольный фильтр (B5244S5)

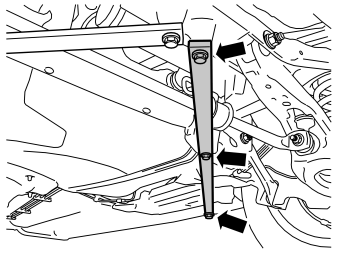

Снятие диагональных стоек

Снимите следующее на обеих сторонах:

• 3 винта
• диагональные стойки под подрамником.

Снятие амортизатора

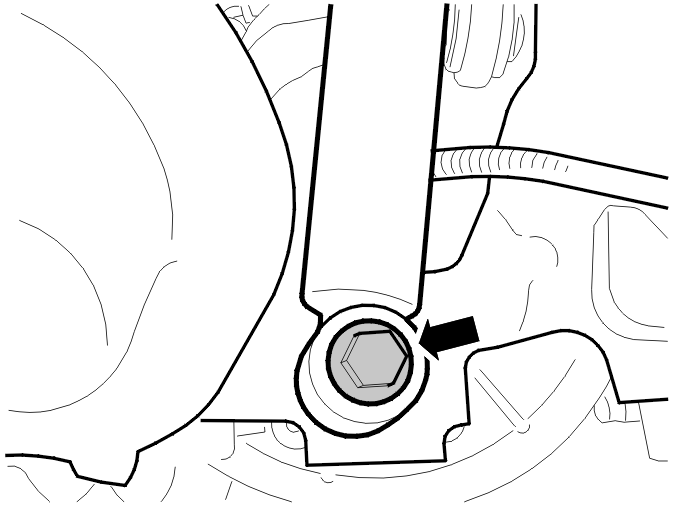

Снимите следующее на обеих сторонах:

• 1 винт
• амортизатор с бокового звена.

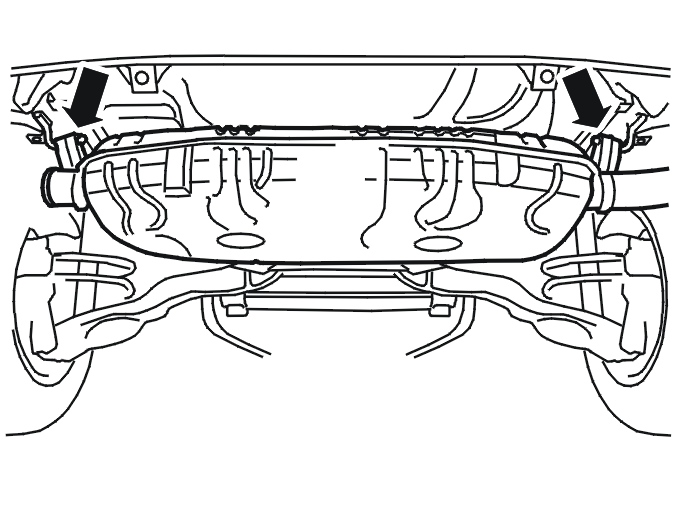

Снятие выхлопной трубы

Снимите резиновое крепление с центрального глушителя.

Снимите 2 резиновые крепления с заднего глушителя.

Опускание подрамника

Примечание: Убедитесь, что никакие кабели/шланги не придавливаются или не зажимаются при опускании подрамника.

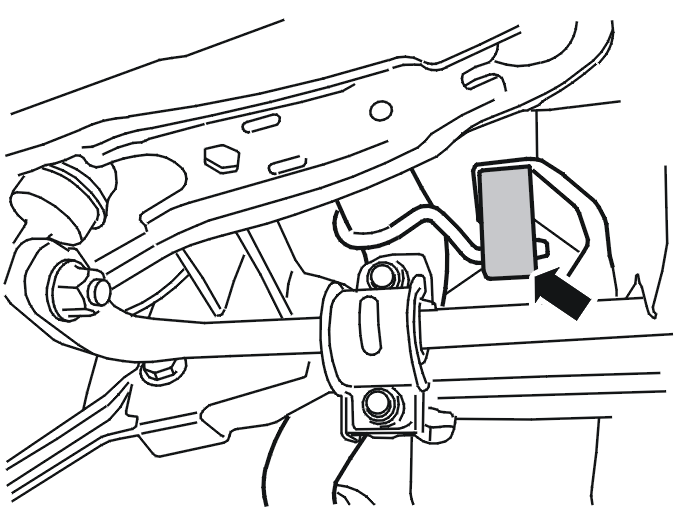

Используйте передвижной домкрат: 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) и: 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).Расположите передвижной домкрат под подрамником.Вытяните тормозной шланг из его кронштейна с обеих сторон.Снимите винты на обеих сторонах.

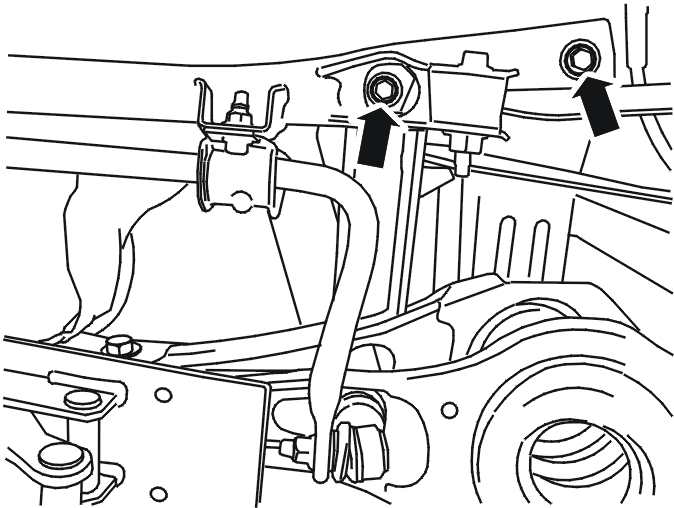

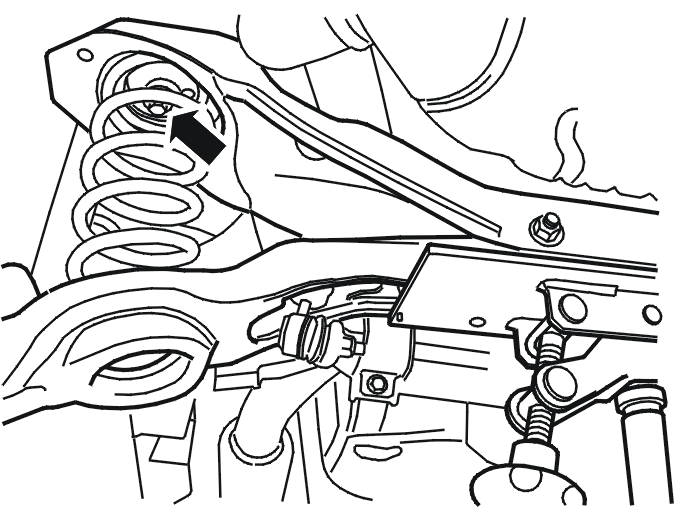

Снимите 2 винта на обеих сторонах. Опустите подрамник приблизительно на 4 см. Убедитесь, что никакие кабели/шланги не придавливаются или не зажимаются при опускании подрамника.

Снятие емкости угольного фильтра

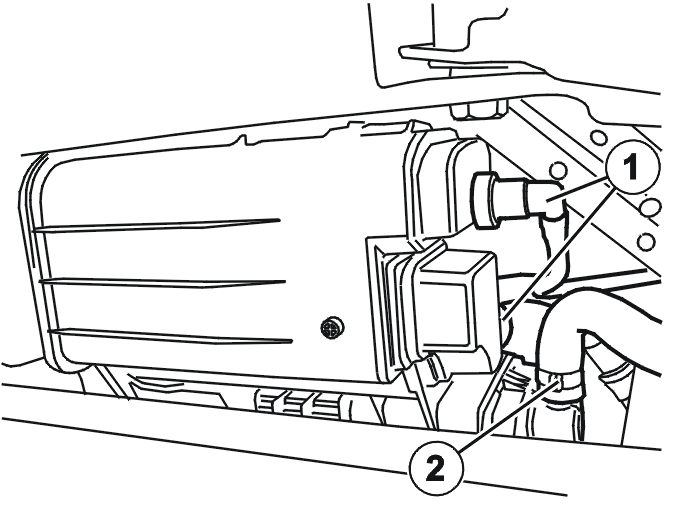

Примечание: При снятии емкости угольного фильтра убедитесь, что гильза трубы (2) не придавливается.

Снимите:

• 2 винта M5, крепящих емкость угольного фильтра к подрамнику
• 2 трубы, закрепленные при помощи быстросъемных соединителей (1)
• шланг (2).

Вытяните емкость угольного фильтра из крепления. Достаньте емкость угольного фильтра над задним глушителем. Снимите емкость.

Установка емкости угольного фильтра

Примечание: При установке емкости угольного фильтра убедитесь, что гильза трубы (2) не придавливается.

Расположите емкость угольного фильтра на подрамнике. Вставьте емкость угольного фильтра над задним глушителем.

Установите:

• 2 трубы, закрепленные при помощи быстросъемных соединителей (1)
• шланг (2)
• 2 винта M5, крепящих емкость угольного фильтра к подрамнику.

Установка подрамника

Поднимите подрамник. Убедитесь, что установочные штифты входят в свои отверстия в кузове.

Примечание: Убедитесь, что никакие кабели/шланги не придавливаются или не зажимаются при установке подрамника. Установите 2 винта на обеих сторонах.

Затяните согласно: Åtdragningsmoment.

Установите винт на обеих сторонах.Затяните согласно: Åtdragningsmoment.Уберите подъемную площадку.

Установка амортизатора

Установите на обеих сторонах:

• амортизатор
• винт. Затяните. См.: Åtdragningsmoment
• тормозной шланг в кронштейне с обеих сторон.

Установка кронштейна выхлопной трубы

Установите резиновое крепление.

Установите 2 резиновые крепления для заднего глушителя.

Установка диагональных стоек

Установите на обеих сторонах:

• диагональные стойки
• винты M12, 3 шт., согласно: Åtdragningsmoment
