Удаление/замена турбокомпрессора (TC) (B204FT)

Удалите:

• отрицательный вывод аккумуляторной батареи
• панель теплоотражателя коллектора над выхлопным коллектором

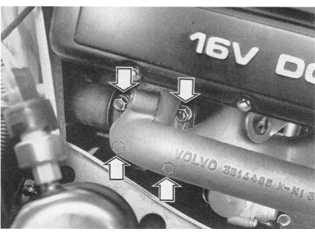

Отсоедините шланг поступающего в цилиндр воздуха от оболочки компрессора

Сохраните зажимы шланга и позиционные крючки.Предохраняйте оболочку компрессора от попадания грязи.

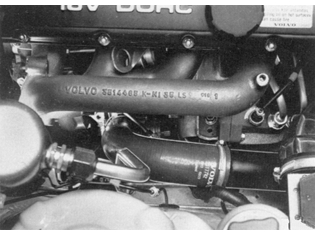

Удалите:

• труба воздухозаборника компрессора (два уплотнительных кольца)
• шланг контрольного клапана байпаса

Предохраняйте оболочку компрессора от попадания грязи.

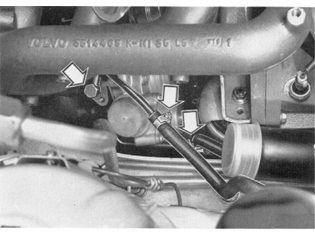

Отсоедините трубы охлаждающей жидкости

Поместите контейнер под двигателем.Перекройте трубы охлаждающей жидкости с помощью стопорных плоскогубцев.Отсоедините выводы между шлангами охлаждающей жидкости и трубами охлаждающей жидкости.Отсоедините трубу давления маслаУдалите соединительную муфту с корпуса вала. Включите канал заборника.

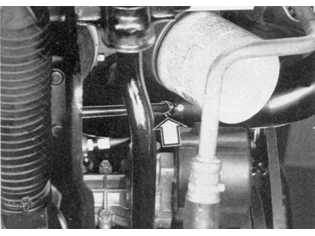

Отсоедините соединитель и обратные трубопроводы масла

Установите автомобиль на смотровую яму.Отсоедините соединитель на контрольном клапане турбокомпрессора (TCV).Отсоедините обратный трубопровод масла.

Примечание: Удалите резиновое уплотнение обратной магистрали Герметизируйте отверстие.

Снимите переднюю выхлопную трубу

Удалите зажим на трубе между коробкой передач и передней выхлопной трубой.Отсоедините фланцевое соединение между турбокомпрессором (ТС) и передней выхлопной трубой.B 204 FT: Ослабьте фланцевое соединение, расположенное на передней части трехстороннего каталитического нейтрализатора отработавших газов (TWC).

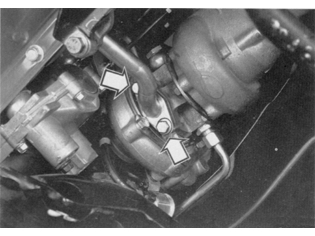

Удалите турбокомпрессор (ТС) из коллектора

Опустите автомобиль.Удалите болтовое соединение между коллектором и турбокомпрессором (ТС).Укрепите турбокомпрессор гайкой.

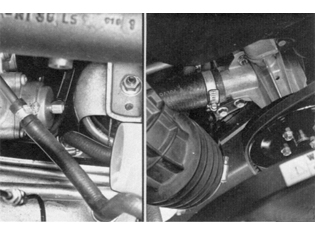

Удалите шланг контроля воздуха из воздухозаборника

Установите автомобиль на смотровую яму.Удалите брызговик из-под двигателя.Удалите шланг контроля воздуха из воздухозаборника турбокомпрессора

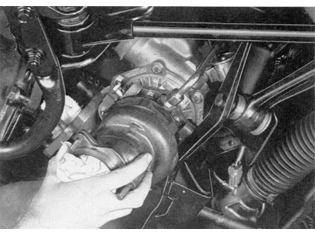

Удалите турбокомпрессор (TC)

Придерживая турбокомпрессор, удалите с него последнюю гайку.Осторожновытяните турбокомпрессор (ТС) (вниз/назад).Предохраняйте оболочку турбины от попадания грязи.

Отсоедините трубы охлаждающей жидкости

Снимите трубы охлаждающей жидкости с медными прокладками с корпуса вала.

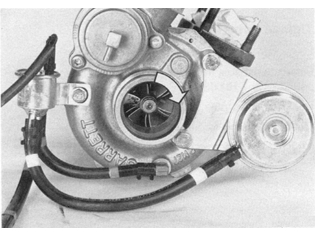

Проверьте осевой и радиальный зазор.

Убедитесь, что турбина и компрессорное колесо не царапают оболочку, когда их сдвигают в сторону, отворачивая.

Замена клапана байпаса

Замените клапан байпаса если он неисправен в соответствии с контрольными операциями Проверка/замена клапана байпаса.
