Турбонагнетатель (B4204T11)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

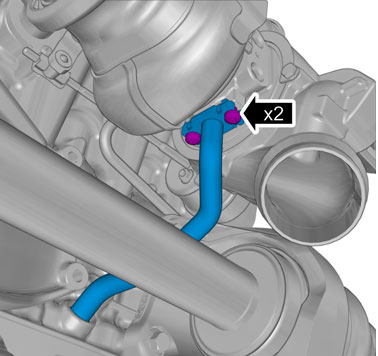

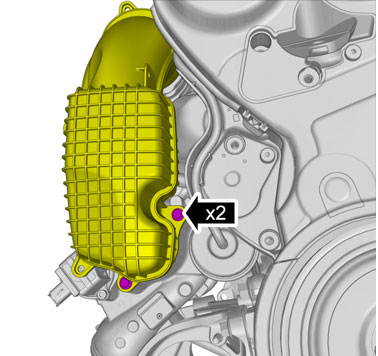

Отсоедините винты.

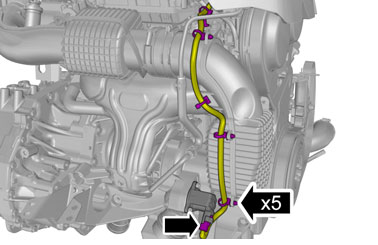

Выверните винт.🔩 Момент затяжки: 10 Н·мОслабьте зажим шланга.

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Снять коническую передачу Коническая передача

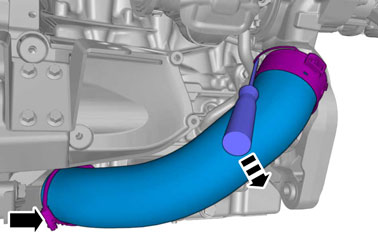

Ослабьте зажим шланга.Освободите блокировку.Выньте шланг.При правильной установке детали вы услышите щелчок.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Убедитесь, что уплотнитель установлен правильно.

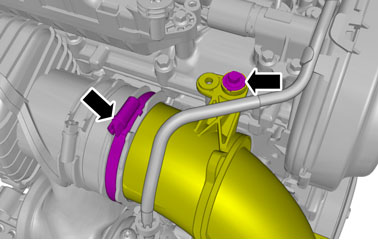

Ослабьте зажим.Отсоедините контактный разъем.

🔩 Момент затяжки: 10 Н·м

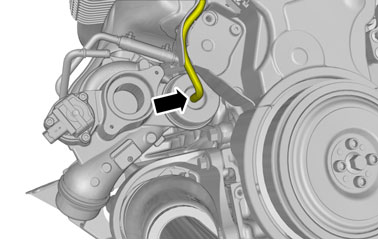

Выньте шланг.

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 20 Н·м
2. 🔩 Момент затяжки: 20 Н·м

Установите в обратном порядке.
