Коническая передача (B4204T11)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите катализатор Каталитический преобразователь

Освободите передний узел карданного вала Карданный вал

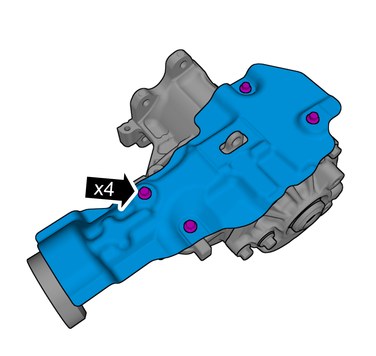

Выверните винты.Удалите отмеченные детали.🔩 Момент затяжки: 24 Н·м

Примечание: Не ослабляйте болты более чем на 2 оборота.

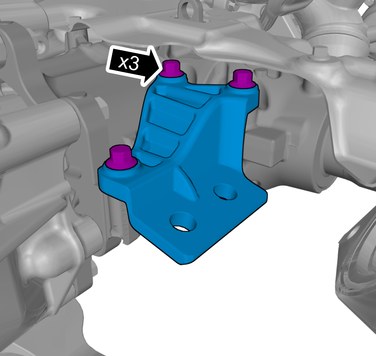

Отсоедините винты.🔩 Момент затяжки: 75 Н·м

Снимите приводной вал на правой стороне Ведущий вал, правый

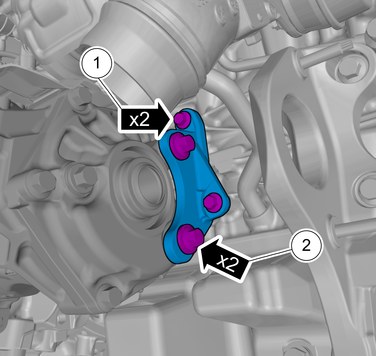

Выверните винты.Удалите отмеченные детали.

1. 🔩 Момент затяжки: 18 Н·м + доворот 90°
2. 🔩 Момент затяжки: 50 Н·м + доворот 120°

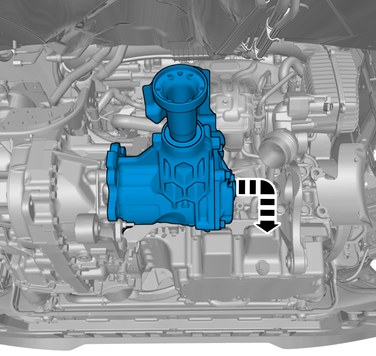

Удалите отмеченные детали.

Примечание: Этот момент необходимо выполнять для установки нового компонента.

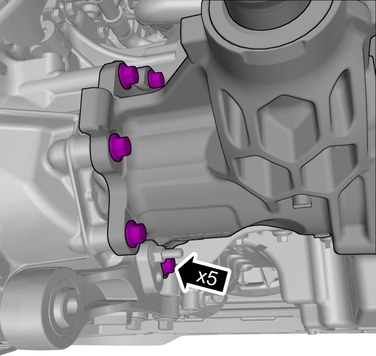

Выверните винты.🔩 Момент затяжки: 10 Н·м

Консистентная смазка шлицевого соединения арт. 1161748

Установите в обратном порядке.

Залейте масло Уровень масла в главной передаче, контроль
