Ведущий вал, правый (B4204T11)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Внимание: Не используйте магниты или магнитные инструменты вблизи зубчатого колеса/ведущей оси или ступицы колеса. Намагниченное зубчатое колесо утрачивает свою функцию, что ведет к установке кодов неисправности.

Примечание: Намагниченное зубчатое колесо/ведущую ось или ступицу колеса необходимо заменить на новое.

Выверните винт.🔩 Момент затяжки: 10 Н·м

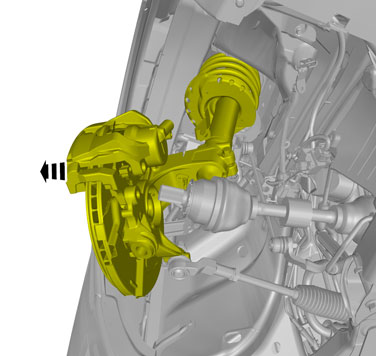

Снимите цапфу поворотного кулака Передний рычаг управления

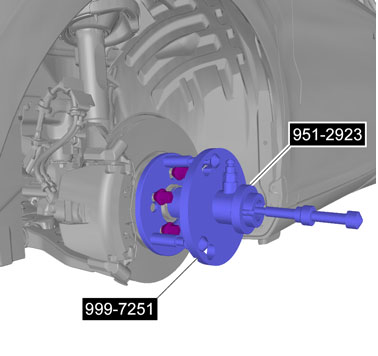

🔧 Гидравлическое отверстие, цилиндр🔧 Инструмент для запрессовыванияУстановите винты.

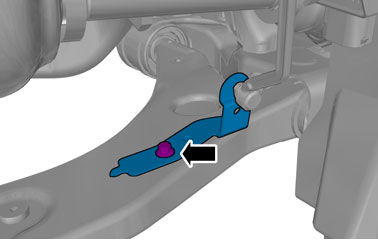

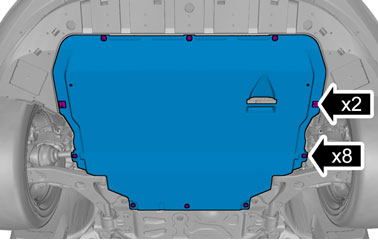

Выверните винты.Снимите зажимы.

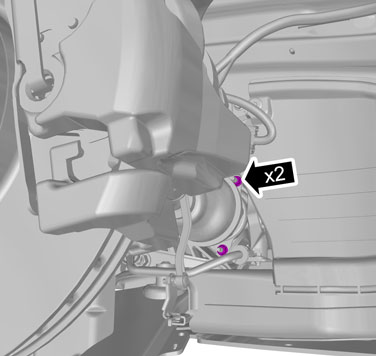

Снимите гайки.🔩 Момент затяжки: 30 Н·м

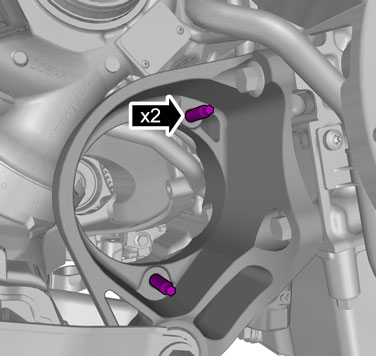

Примечание: Необходимо выполнить следующие шаги, если штифтовый винт отсоединяется при снятии гайки.

🔩 Момент затяжки: 9 Н·м

Сложите отмеченные детали.

Сложите отмеченные детали.

Внимание: Будьте готовы собрать вытекающие жидкости.

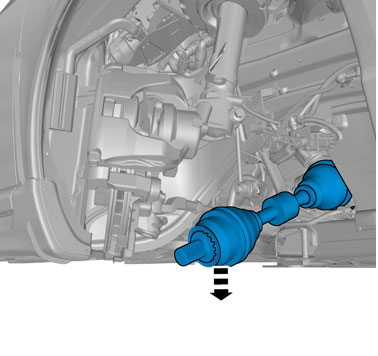

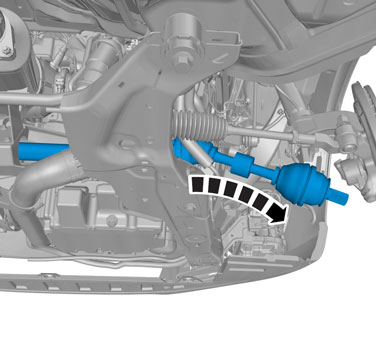

Удалите отмеченные детали.

Установите в обратном порядке.
