Турбокомпрессор, замена (D24TIC)

Снятие элементов

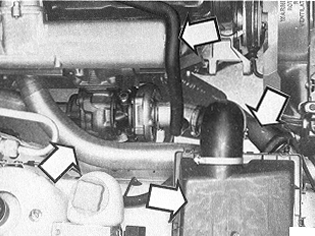

Удалите:

• вывод заземления батареи
• воздушный фильтр с заборным шлангом.
• шланг предварительного нагрева
• шланг между турбокомпрессором и промежуточным охладителем
• шланг для вентиляции картера

Удалите:

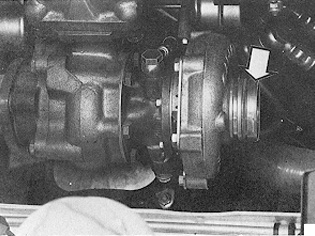

• упорное кольцо от впускной трубы турбокомпрессора
• входная труба компрессора

Удаление труб

Удалите болты, удерживающие обратный трубопровод маслаПереместите трубу в сторону и закройте концы.Отсоедините трубопровод подачи масла от турбокомпрессора.Закройте концы.Отсоедините выхлопную трубу от турбокомпрессора(Нанесите защитное средство на болты)

Снимите выпускную трубу.

Отсоедините выпускную трубу от поперечины крепежной скобы трансмиссии и от соединения.Снимите выпускную трубу.

Удаление турбокомпрессора

Отсоедините выхлопную трубу от турбокомпрессора

• Поднимите турбокомпрессор.

Если необходимо заменить турбокомпрессор полностью:

• переместите детали в новый впускной коллектор, используя новые прокладки.
• закройте все соединители на старом турбокомпрессоре.

Проверка осевого зазора

Проверьте не царапают ли оболочку турбина и/или колесо компрессора, когда их вытягивают по осевой.

Проверьте радиальный зазор

Проверьте не царапают ли оболочку турбина и/или колесо компрессора, когда их выталкивают в сторону и вращают.

Информацию по проведению ремонтных работ см. Турбокомпрессор, переборка.

Подсоединиение турбокомпрессора

Подключите турбокомпрессор к выпускной трубе (Используйте смазочную пасту).Используйте новые гайки без прокладок. Затяните до 60 Нм (43 ft. lbs.).

Установите на турбокомпрессор:

• трубку подачи масла
• обратная трубка масла (новая прокладка)
• выпускная труба (используйте новую прокладку и смажьте защитным средством резьбу).

Проверьте, не осталось ли липкой ленты или заглушек.

Установка выхлопной трубы под автомобилем

Подсоедините выхлопную трубу к кронштейну на корпусе картера.Затяните до 25 Нм (18 ft. lbs.).Затяните соединительные муфты.

Установка элементов

Установите:

• вводная трубка турбокомпрессора. Смажьте трубку изнутри. Смажьте уплотнительное кольцо и поместите его в самый наружный желоб компрессора.
• упорное кольцо
• вентиляционный шланг картера
• шланг на промежуточный охладитель

Установите:

• воздушный фильтр и впускной шланг
• шланг предварительного нагрева

Подсоедините вывод заземления аккумуляторной батареи.
