Турбокомпрессор, переборка (D24TIC)

Снятие элементов

Удалите:

• шланг слива масла (шланг между исполнительным механизмом перепускного клапана и вводом компрессора)
• упорное кольцо на рычаге перепускного клапана.
• перепускной клапан и корпус

Снятие корпуса компрессора

Определите положение корпуса, прежде, чем его удалитьПоложение должно быть определено очень точно, поскольку компрессор должен быть установлен в точности также, как он стоял до удаления. Иначе колесо/двигатель компрессора не встанут на одну линию.Слегка проворачивайте корпус для удаления винтов.

Примечание: Будьте осторожны, чтобы не повредить колесо компрессора.

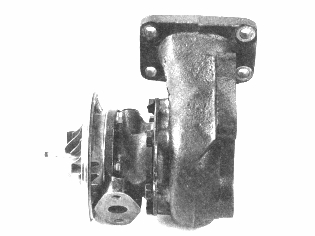

Снятие корпуса турбины

Определите положение корпуса, прежде, чем его удалить, путем точных маркировок рядом с болтом.Слегка проворачивайте корпус для удаления винтов.

Примечание: Будьте осторожны, чтобы не повредить колесо турбины.

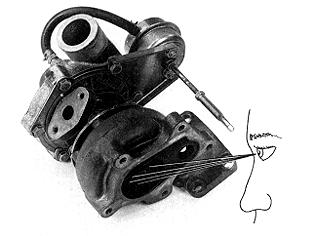

Для прочистки и проверки, см. Турбокомпрессор, прочистка и проверка.

Сборка

Будьте осторожны, чтобы не повредить колеса. Используйте только новые прокладки.

Когда установлен новый корпус компрессора, удалите заглушки.

Смажьте резьбу смазкой P/N 1 161 035-9.

Установка корпусов турбины и компрессора.

Поместите новый уплотнитель корпуса компрессора в центр корпуса.Нанесите на резьбу смазку. Слегка проворачивайте корпус для установки винтовУстановите корпус в соответствии с предыдущей маркировкой. Затяните все винты равномерно.Моменты затяжки:

• корпус турбины 20 Нм (14 ft. lbs.)
• корпус компрессора 18 Нм (13 ft. lbs.)

Установка элементов

Установите:

• перепускной клапан с корпусом

Соедините рычаг перепускного клапана с валом на исполнительном механизме.

Регулировка исполнительного механизма перепускного клапана.

Прикрепите манометр 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) и редуцирующий клапан.Накачайте приблизительно до 90 кПa (12.8 фунтов/кв. дюйм).Толкните рычаг вперед - закройте клапанОтрегулируйте вал, чтобы он в точности подходил к шаровому шарниру рычага.Удалите манометр и редуцирующий клапан. Соедините шланг с корпусом компрессора.
