Турбокомпрессор, замена (D24T)

Отсоединение элементов

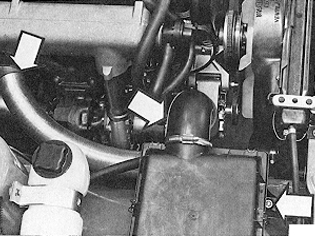

Отсоедините:

• вывод заземления батареи
• впускной шланг от турбокомпрессора
• воздушный фильтр (полностью - 1 винт)
• шланг предварительного нагрева

Удаление/отсоединение компонентов

Удалите:

• упорное кольцо от впускной трубы турбокомпрессора

Отсоедините:

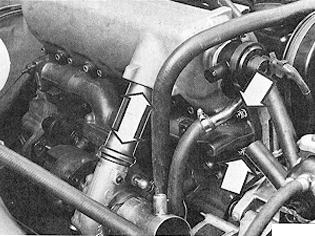

• впускная труба компрессора (закройте конец заглушкой немедленно)
• шланг предохранительного клапана и вентиляционный шланг картера.

Удалите оставшиеся болты на обратном трубопроводе масла

Переместите трубу в сторону и закройте концы.

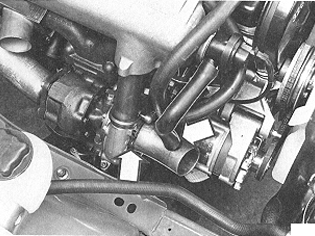

Отсоедините трубопровод подачи масла от турбокомпрессора.

Отведите трубку компрессора в направлении впускного коллектора.Отсоедините выхлопную трубу от турбокомпрессора(Разбрызгайте защитное средство на резьбу)

Удаление/отсоединение компонентов

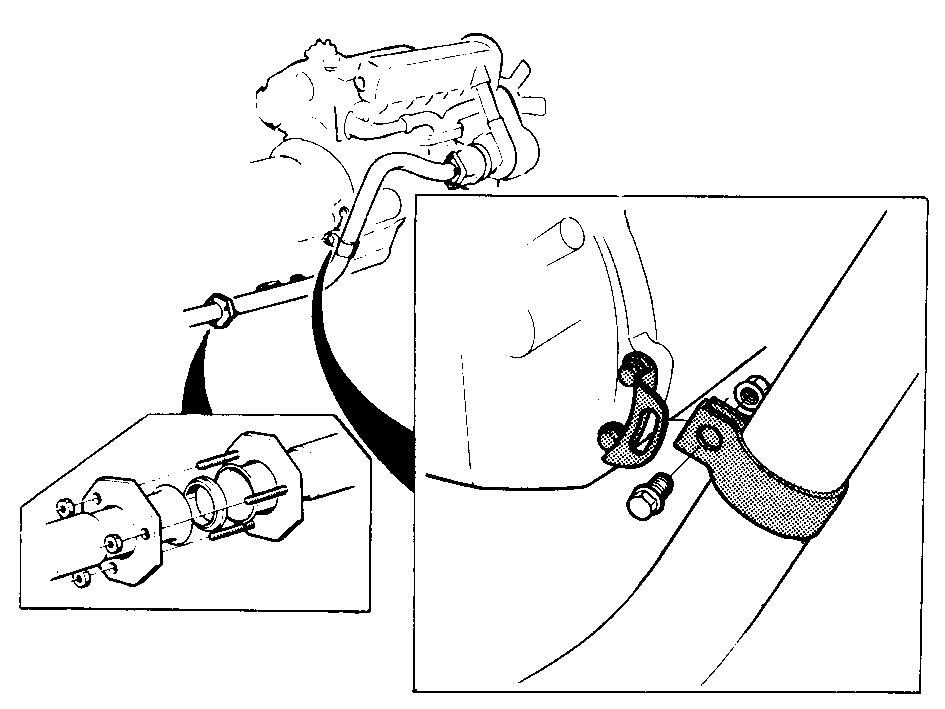

Отсоедините выпускную трубу от поперечины крепежной скобы трансмиссии и от соединения.Снимите выпускную трубу.

Удаление турбокомпрессора

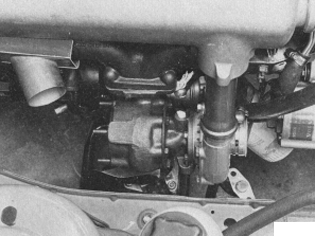

Удалите гайки. Опустите передний угол турбокомпрессора.Удалите турбокомпрессор.Отсоедините трубы компрессора.Если необходимо заменить турбокомпрессор:

• переместите детали в новый впускной коллектор. Установите новые прокладки.
• заглушите концы для того, чтобы предотвратить попадание грязи в топливную систему.

Информацию по проведению ремонтных работ см. Турбокомпрессор, переборка.

Установка

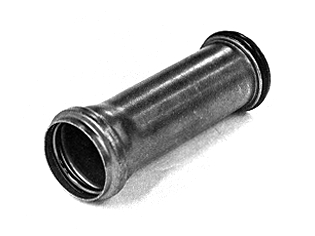

Замените уплотнительные кольца трубы компрессора новыми, смазанными.Введите трубку компрессора во впускной коллектор.

Подсоединиение турбокомпрессора

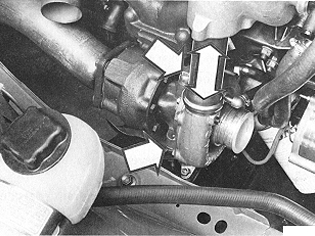

Подсоедините турбокомпрессор к выпускному коллектору (используйте подходящий компонент уплотнения).Выровняйте компрессорную трубку сразу.Используйте новые гайки. Момент затяжки до 60 Нм (43 ft lbs). (Прокладка не нужна).Втолкните компрессорную трубу в турбокомпрессор.

Подсоединение элементов

Подсоедините к турбокомпрессору:

• трубку подачи масла
• обратный трубопровод масла (используйте новый уплотнитель)
• выпускная труба (используйте новую прокладку и смажьте защитным средством резьбу).

Проверьте, не осталось ли липкой ленты или заглушек.

Установка выпускной трубы снизу автомобиля.

Установите выпускную трубу на крепежной скобе корпуса маховика. Затяните болты моментом до 25 Нм (18 ft. lbs.)Затяните соединительные муфты (на конце конуса).

Установка элементов

Подсоедините/установите:

• вводная трубка турбокомпрессора. Смажьте трубку изнутри. Смажьте уплотнительное кольцо. Поместите уплотнительное кольцо в крайнюю канавку на компрессоре.
• упорное кольцо
• шланг предохранительного клапана
• вентиляционный шланг картера

Подсоединение элементов

Подсоедините:

• воздушный фильтр
• впускной шланг
• шланг предварительного нагрева
• вывод заземления батареи
