Центральный электрический блок, моторный отсек, замена (3)

Снимите:

• провод аккумулятора. См.Аккумулятор, замена

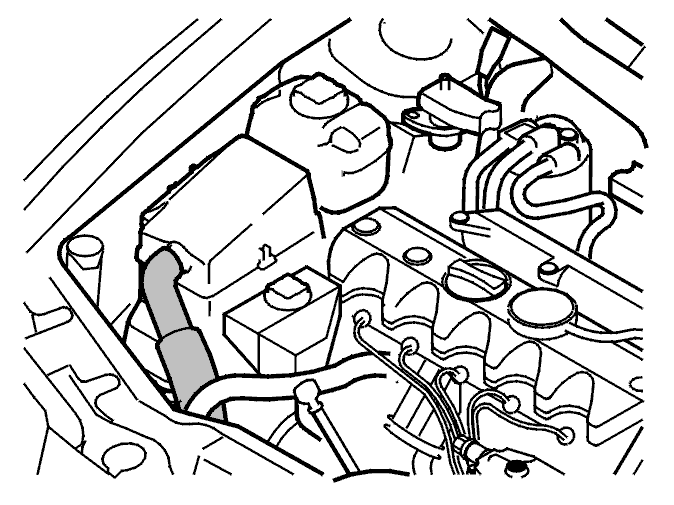

• заборник свежего воздуха центрального электрического блока.

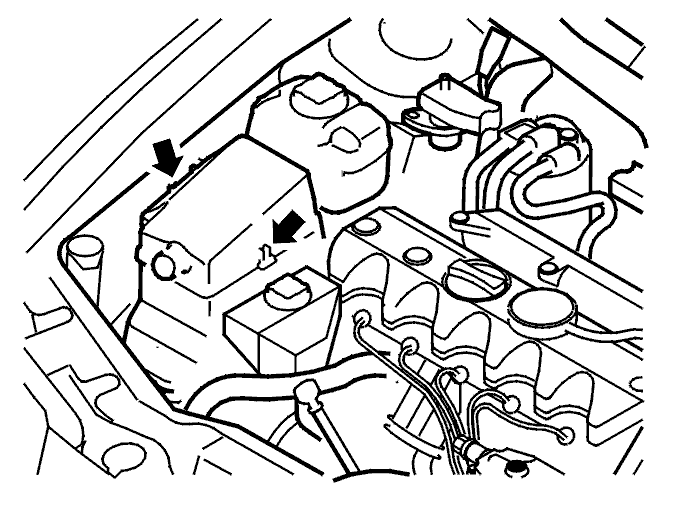

Крышка

Снимите:

• 2 зажима при помощи отвертки и снимите крышку
• модуль управления двигателя и модуль управления коробки передач. См.Двигатель/коробка передач, снятие/установка.

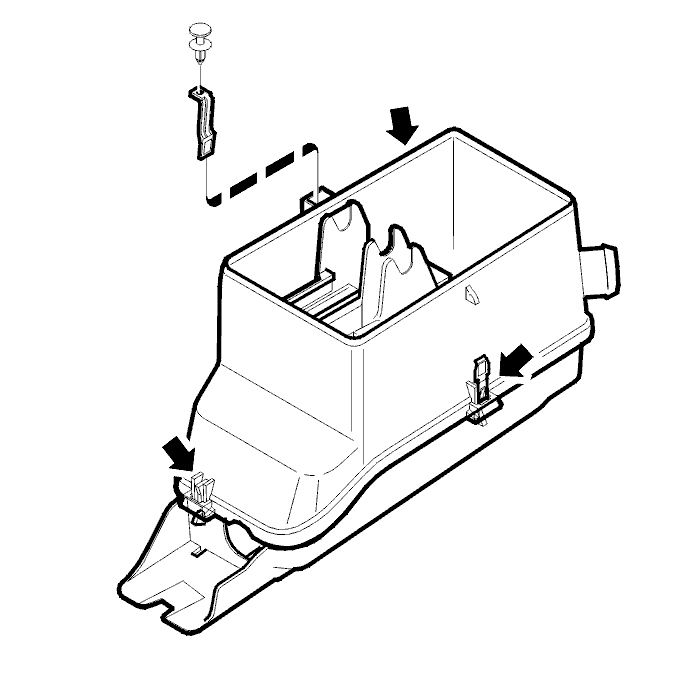

Промежуточная секция

Снимите:

• зажимы опоры и снимите зажимы и опору
• три зажима при помощи отвертки и снимите промежуточную секцию.

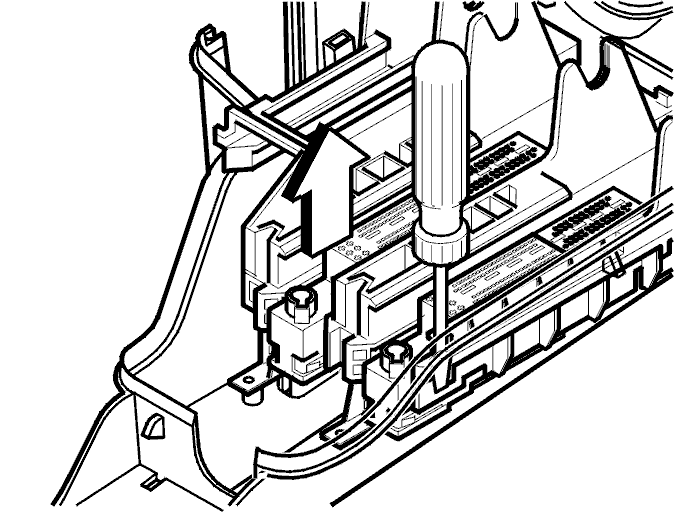

Разъем с кабелем и защитное приспособление кабеля

• Снимите стопорный зажим с разъема при помощи отвертки
• Отсоедините разъем, освободив защелки на переднем крае при помощи плоскогубцев. Поддев, извлеките разъем при помощи отвертки
• Выньте разъем с находящейся под ним защитой и поместите в сторону.

Держатель разъема

Снимите:

• винты на переднем крае
• держатель с секции основания при помощи отвертки
• держатель с кабельным вводом с секции основания и сдвиньте в сторону.

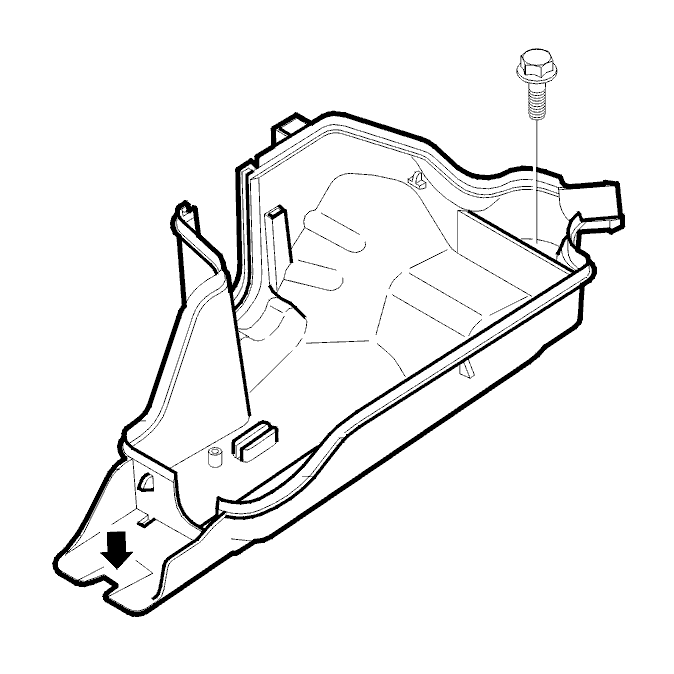

Секция основания

Снимите:

• винт на заднем крае
• передний край с крюка на элементе конструкции и снимите секцию основания.

• Установите в обратном порядке.
