Центральный электрический блок 1

Открытие доступа к центральному электрическому блоку

• Снимите крышку с центрального электрического блока: разблокируйте защелку на крышке.

Замена кабельного вывода, секция реле

• Снимите реле с участка, к которому нужен доступ

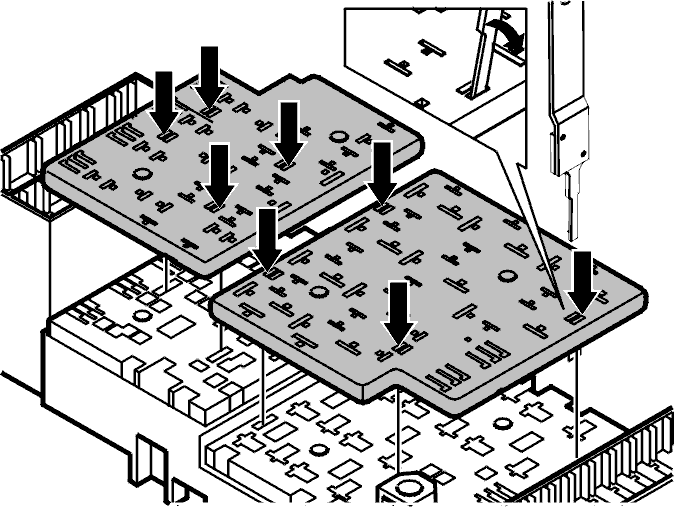

• Поднимите изоляционную пластину с участка, к которому нужен доступ

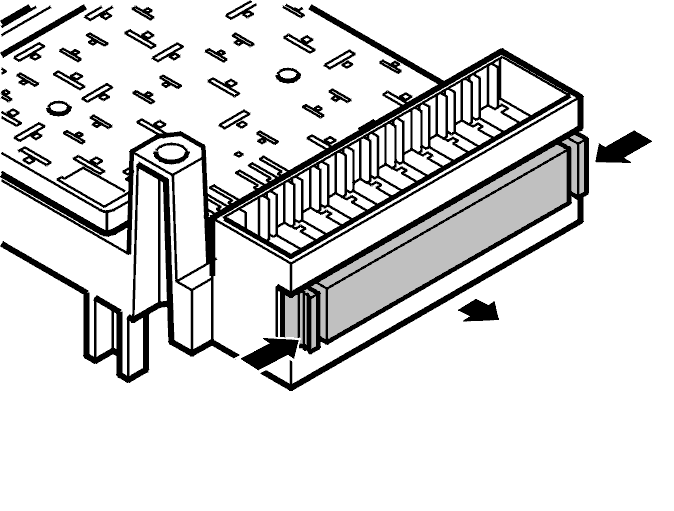

• Снимите изоляционную пластину с центрального электрического блока, путем разблокирования защелок и одновременного поднимания изоляционной пластины

• Подсказка: > Защелки так же могут быть разблокированы со стороны кабеля. Используйте инструмент для снятия выводов.

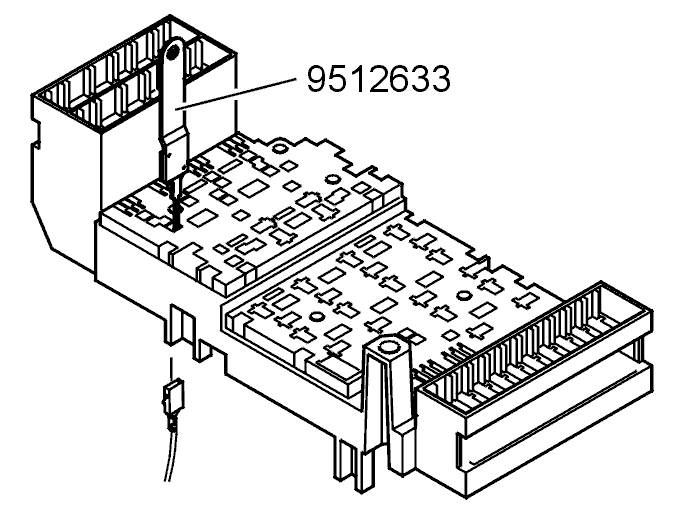

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).

Получение доступа и замена кабельного вывода, участок с предохранителями

• Снимите предохранители с участка, к которому нужен доступ
• Поднимите изоляционную пластину с участка, к которому нужен доступ
• Снимите изоляционную пластину с центрального электрического блока, путем разблокирования защелок и одновременного поднимания изоляционной пластины

• Подсказка: > Защелки так же могут быть разблокированы со стороны кабеля. Используйте инструмент для снятия выводов.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).

Обожмите новый кабельный вывод

• Зачистите кабель, см.Зачистка провода
• Замените кабельный вывод. Чтобы выбрать кабельный вывод, см.Новый кабельный вывод

• Подсказка: > Следующие кабельные выводы поставляются для соответствующего разъема: 352 3469, 352 3470, 944 1588, 944 1589, 944 1590.

• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.

Снова соберите разъем

• Установите изоляционную пластину
• Установите предохранители и реле
• Установите крышку.
