Трубы, осушитель расширительного бачка, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация
в иллюстрациях всегда правильная.

Подготовка

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См. Хладагент, правила техники безопасности.

Примечание: Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снятие трубы осушителя расширительного бачка

Снимите брызговик под автомобилем.

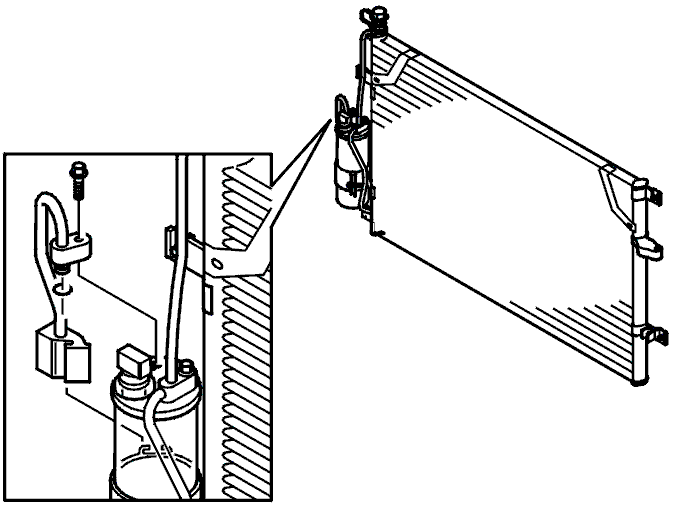

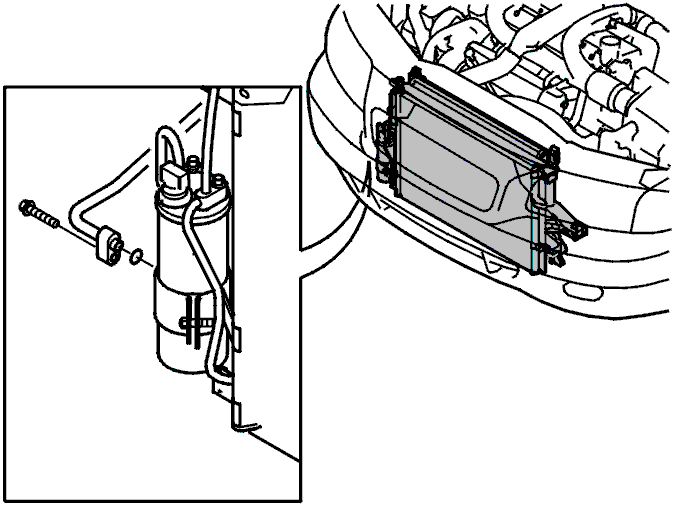

Отсоедините муфту трубопровода от расширительного бачка.Ослабьте винт натяжного устройства в креплении кронштейна на несколько оборотов.Снимите правую фару. См. Фара / лампа, замена Фара / лампа, замена.Отсоедините муфту трубопровода от верхней части расширительного бачка. Поднимите трубу с крепления.

Слейте хладагент из системы. См. Хладагент, слив.

Установка трубы расширительного бачка / осушителя

Примечание: Используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Расположите трубу на креплении в кронштейне. Расположите муфту трубопровода на расширительном бачке.Затяните винт натяжного устройства крепления в кронштейне на несколько оборотов. Затяните до 10 Н·м.Закрепите муфту трубопровода от конденсатора к расширительному бачку. Затяните до 10 Н·м.Вакуумный насос. См. Вакуумная откачка.Заполните систему хладагентом. См. Хладагент, заполнение.Проверьте на наличие утечек. См. Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа или Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа.Установите правую фару. См. Фара / лампа, замена Фара / лампа, замена.

Установите брызговик под автомобилем.
