Трубы хладагента, линия жидкости или расширительная труба, замена

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См. Меры предосторожности при работах с хладагентом.

Примечание: При замене труб и шлангов всегда заменяйте уплотнительные кольца в трубах и быстросъемных соединителях.

Примечание: При замене шлангов/труб хладагента или при замене/очистке линий жидкости и расширительных труб сначала следует снимать трубу хладагента между испарителем и расширительным бачком/осушителем. Процесс замены всех труб и шлангов описан ниже. Используйте соответствующие компоненты.

Подготовка

• Отсоедините отрицательный провод аккумулятора
• Слейте хладагент из системы. См. Слив хладагента из системы регулировки микроклимата
• Поднимите расширительный бачок
• Отсоедините разъем под расширительным бачком
• Поднимите расширительный бачок и поместите его на двигатель
• Отсоедините разъем на выключателе давления (прессостате).

Снятие

• Снимите шланги подачи свежего воздуха с блока модулей управления
• Снимите крышку c правой фары.

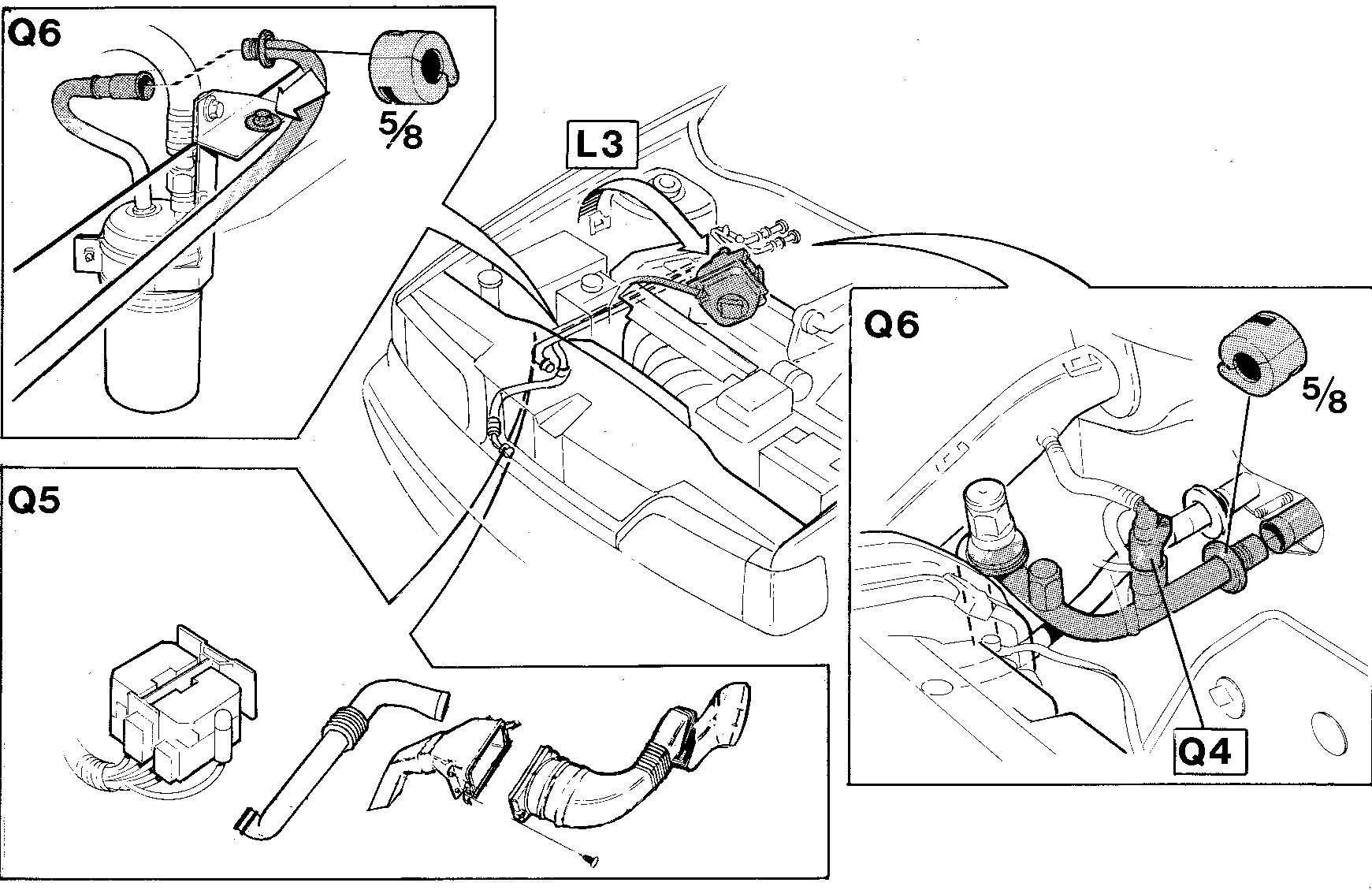

Снимите трубу хладагента между испарителем и расширительным бачком/осушителем (Q6):

• Снимите элемент конструкции и выверните винт на кронштейне для расширительного бачка/осушителя (чтобы увеличить зазор)
• Разблокируйте быстросъемные соединители на обоих концах трубы. Используйте съемник для быстросъемного соединителя 🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800
• Закупорьте быстросъемное соединение расширительного бачка/осушителя
• Переставьте выключатель давления (прессостат) на новую трубу. Затяните до 3 Н·м.

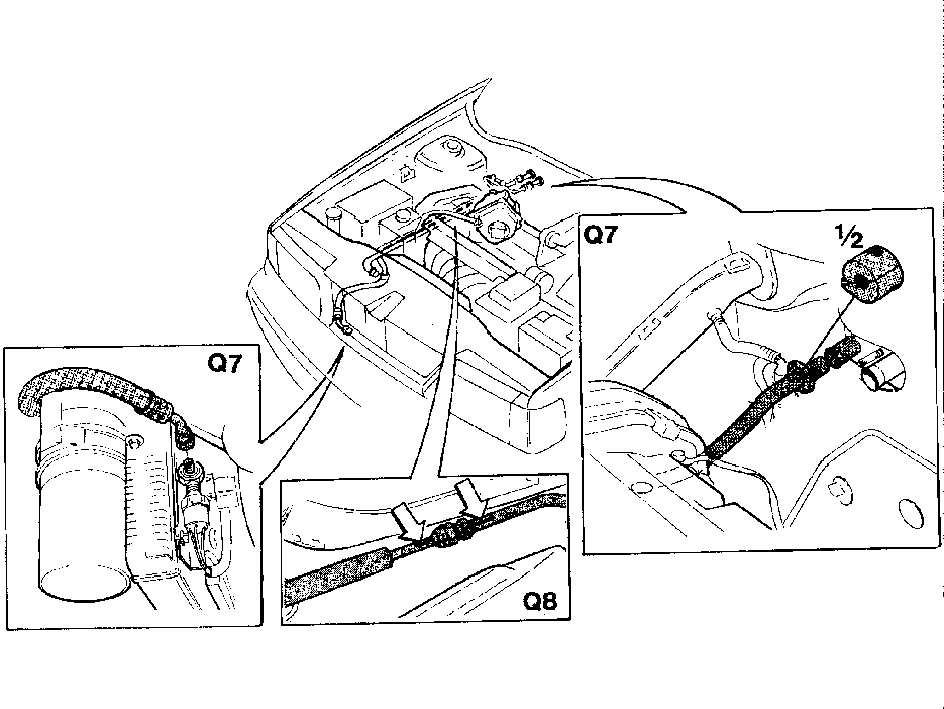

Снимите линию жидкости (Q7):

• Отсоедините муфту трубопровода на конденсаторе
• Снимите быстросъемный соединитель на теплоизоляционной перегородке. Используйте съемник для быстросъемного соединителя 🔧 NYCKEL (FJÄDERLÅSKOPPLING A/C RÖR) P400.

• Отметьте положение труб по отношению друг к другу
• Разъедините на фланцевом соединении. Очистите/замените расширительную трубу
• Расширительную трубу можно снять при помощи круглогубцев
• Замените трубы, если необходимо.

Установка

Примечание: Новые уплотнительные кольца, смазанные компрессорным маслом, во всех трубах и быстросъемных соединителях.

Установите:

• Расширительная труба. Затяните до 30 Н·м

• Примечание: > При затяжке фланцевого соединения используйте отметки.

• Линия жидкости, при подсоединении к конденсатору. Затяните до 20 Н·м
• Труба хладагента между испарителем и расширительным бачком/осушителем. Сначала выньте заглушку емкости осушителя
• Разъем выключателя давления (прессостата)
• Разъем расширительного бачка
• Шланги заборника свежего воздуха блока модулей управления
• Отрицательный провод аккумулятора.

• Заполните систему хладагентом. Проверьте на наличие утечек. См. Слив хладагента из системы регулировки микроклимата.
