Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B5204T8 | 2013–2015 |
| S60 (11-) | B5204T9 | 2013–2015 |
| S60 (11-) | B5254T12 | 2013–2015A |
| S60 (11-) | B5254T14 | 2013–2015 |
| S60 (11-) | B5254T5 | 2011–2012A |
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2015 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S60 (11-) | D5244T10 | 2011 |
| S60 (11-) | D5244T11 | 2012–2015 |
| S60 (11-) | D5244T15 | 2012–2015 |
| S60 (11-) | D5244T23 | 2015 |
| S60L | B5204T8 | 2014, 2015 |
| S60L | B5204T9 | 2014, 2015 |
| S80 (07-) | B5254T10 | 2010–2012 |
| S80 (07-) | B5254T11 | 2010, 2011 |
| S80 (07-) | B5254T12 | 2013, 2014 |
| S80 (07-) | B5254T14 | 2013 |
| S80 (07-) | B5254T6 | 2007–2009 |
| S80 (07-) | B5254T8 | 2009 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012–2015 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T10 | 2009–2011 |
| S80 (07-) | D5244T11 | 2013, 2014 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T15 | 2012–2015 |
| S80 (07-) | D5244T19 | 2010 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| S80L | B5204T8 | 2012, 2013 |
| S80L | B5204T9 | 2012 |
| S80L | B5254T12 | 2012 |
| S80L | B5254T6 | 2008–2010 |
| V60 | B5204T8 | 2013 |
| V60 | B5204T9 | 2013–2015 |
| V60 | B5254T12 | 2014–2015A |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2015 |
| V60 | D5204T7 | 2013–2015 |
| V60 | D5244T10 | 2011 |
| V60 | D5244T11 | 2012–2015 |
| V60 | D5244T12 | 2014, 2015 |
| V60 | D5244T15 | 2012–2015 |
| V60 | D5244T17 | 2013–2015 |
| V60 | D5244T23 | 2015 |
| V60 Cross Country | B5254T12 | 2015 |
| V70 (08-) | B5204T9 | 2013–2015 |
| V70 (08-) | B5254T10 | 2010–2012 |
| V70 (08-) | B5254T11 | 2010, 2011 |
| V70 (08-) | B5254T6 | 2008, 2009 |
| V70 (08-) | B5254T8 | 2009 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012–2015 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T10 | 2009–2011 |
| V70 (08-) | D5244T11 | 2012–2015 |
| V70 (08-) | D5244T12 | 2014, 2015 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T15 | 2012–2015 |
| V70 (08-) | D5244T17 | 2013–2015 |
| V70 (08-) | D5244T19 | 2010 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
| XC60 | B5254T12 | 2015 |
| XC60 | B5254T14 | 2015 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2015 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012–2015 |
| XC60 | D5244T12 | 2014, 2015 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T15 | 2012–2015 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T17 | 2012–2015 |
| XC60 | D5244T23 | 2015 |
| XC60 | D5244T4 | 2009 |
| XC60 | D5244T5 | 2009 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012–2015 |
| XC70 (08-) | D5244T10 | 2010, 2011 |
| XC70 (08-) | D5244T11 | 2012, 2013 |
| XC70 (08-) | D5244T12 | 2014, 2015 |
| XC70 (08-) | D5244T14 | 2010 |
| XC70 (08-) | D5244T15 | 2012, 2013 |
| XC70 (08-) | D5244T16 | 2010, 2011 |
| XC70 (08-) | D5244T17 | 2012, 2013 |
| XC70 (08-) | D5244T4 | 2008, 2009 |
| XC70 (08-) | D5244T5 | 2008, 2009 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Снимите крышку капота Крышка капота Крышка капота
Слейте хладагент Хладагент, слив
Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение
Транспортные средства с дополнительным аккумулятором
Выньте шланг.Отсоедините винты.🔩 Момент затяжки: 6 Н·м
Снимите гайку.Удалите крепежный элемент.🔩 Момент затяжки: 10 Н·м
Снимите гайки.🔩 Момент затяжки: 24 Н·м
Ослабьте зажим.
Освободите крючки.
Снимите гайки.🔩 Момент затяжки: 24 Н·м
Освободите крючки.
Освободите крючки.
Все автомобили
Снимите аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор
Выверните винты.🔩 Момент затяжки: 10 Н·м
Примечание: Убедитесь в том, что контакты компонента не согнуты и не повреждены.
Освободите блокировку.Отсоедините контактные разъемы.
Осторожно: Запомните как проведена проводка и шланги.
Отсоедините контактный разъем.
Осторожно: Запомните как проведена проводка и шланги.
Ослабьте зажим.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Ослабьте зажим.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Снимите панель холодной зоны Панель, холодная зона Панель, холодная зона
Примечание: Убедитесь, что уплотнитель установлен правильно.
Выверните винты.Снимите гайки.🔩 Момент затяжки: 10 Н·м
Снимите гайку.🔩 Момент затяжки: 10 Н·м
Осторожно: Запомните как проведена проводка и шланги.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Снимите зажим.
Выверните винт.🔩 Момент затяжки: 5.5 Н·м
Отсоедините контактный разъем.
Выверните винты.
- 🔩 Момент затяжки: 110 Н·м
- 🔩 Момент затяжки: 110 Н·м
Снимите гайки.🔩 Момент затяжки: 80 Н·м
Удалите прерыватель высокого давления Переключатель, высокое давление Переключатель, высокое давление
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Выверните винт.Снимите гайки.
- 🔩 Момент затяжки: 5 Н·м
- 🔩 Момент затяжки: 16 Н·м

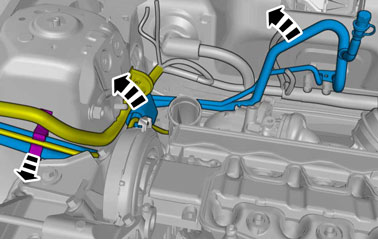

Осторожно: Запомните как проведена проводка и шланги.
Ослабьте зажим.
Осторожно: Запомните как проведена проводка и шланги.
Ослабьте зажим.
Установка
Осторожно: Используйте только указанный материал для смазки уплотнения.
Примечание: Используйте новые уплотнения.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Установите в обратном порядке.
Выполните работы по откачке вакуума Вакуумная откачка
См. информацию об охлаждающих средах Köldmedium
Выполните: хладагент, заполнение Хладагент, заполнение
Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления
Блоки регулировки микроклимата, проверка работы Klimatanläggning, kontroll Проверка системы управления микроклиматом
