Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T11 | 2014, 2015 |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S60 (11-) | B4204T9 | 2014, 2015 |
| S60 (11-) | D4204T5 | 2014, 2015 |
| S80 (07-) | B4204T11 | 2014 |
| S80 (07-) | D4204T5 | 2014, 2015 |
| V60 | B4204T11 | 2014, 2015 |
| V60 | B4204T15 | 2014 |
| V60 | B4204T9 | 2014, 2015 |
| V60 | D4204T5 | 2014, 2015 |
| V70 (08-) | B4204T11 | 2014, 2015 |
| V70 (08-) | D4204T5 | 2014, 2015 |
| XC60 | B4204T11 | 2014, 2015 |
| XC60 | B4204T15 | 2014, 2015 |
| XC60 | B4204T9 | 2014, 2015 |
| XC60 | D4204T5 | 2014, 2015 |
| XC70 (08-) | B4204T11 | 2014, 2015 |
| XC70 (08-) | D4204T5 | 2014, 2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Снимите крышку капота Крышка капота
Слейте хладагент Хладагент, слив
Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение
Транспортные средства с дополнительным аккумулятором

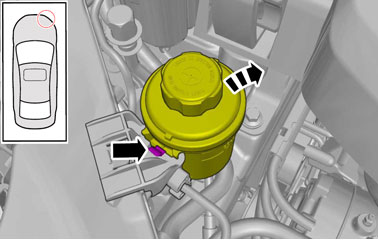

Ослабьте зажим.
Освободите крючки.
Снимите гайки.🔩 Момент затяжки: 24 Н·м

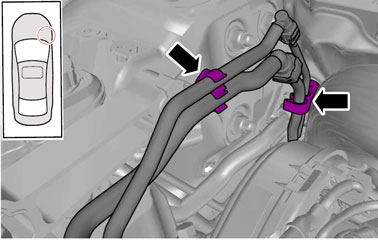

Освободите крючки.
Освободите крючки.
Все автомобили

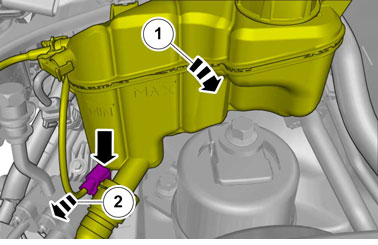

Ослабьте зажим.
Ослабьте зажим.Выньте шланг.Отсоедините винты.🔩 Момент затяжки: 6 Н·м

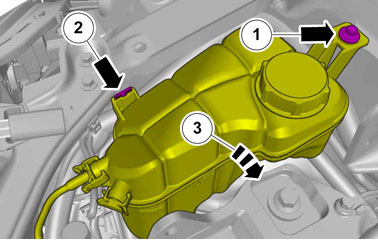

Выверните винт.Удалите крепежный элемент.🔩 Момент затяжки: 10 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·м
Примечание: Убедитесь в том, что контакты компонента не согнуты и не повреждены.

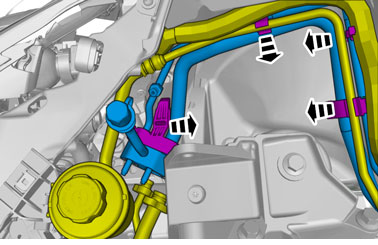

Освободите блокировку.Отсоедините контактные разъемы.
Осторожно: Запомните как проведена проводка и шланги.
Отсоедините контактный разъем.
Осторожно: Запомните как проведена проводка и шланги.

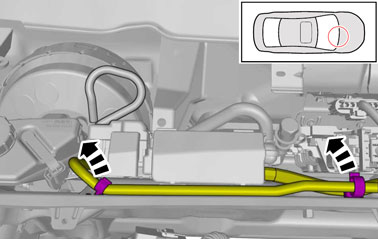

Ослабьте зажим.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Ослабьте зажим.
Примечание: Убедитесь, что уплотнитель установлен правильно.
См. информацию по технике безопасности при работе топливной системы Информация по технике безопасности, система питания
Ослабьте зажим.
Примечание: Соберите вытекшую жидкость впитывающей бумагой.

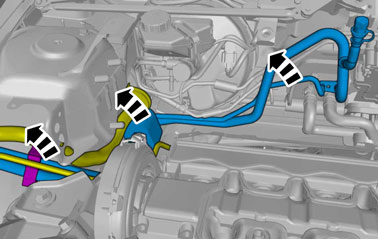

Освободите блокировку.Отсоедините шланги от разъемов.
Осторожно: Запомните как проведена проводка и шланги.
Снимите панель холодной зоны Панель, холодная зона
Примечание: Убедитесь, что уплотнитель установлен правильно.

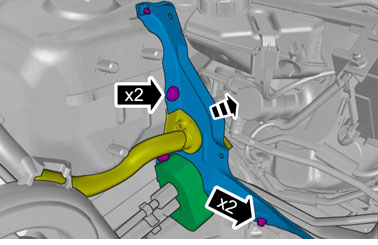

Выверните винты.Снимите гайки.🔩 Момент затяжки: 10 Н·м
Снимите гайку.🔩 Момент затяжки: 10 Н·м
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Снимите зажим.
Выверните винт.🔩 Момент затяжки: 5.5 Н·м
Отсоедините контактный разъем.
Выверните винты.
- 🔩 Момент затяжки: 110 Н·м
- 🔩 Момент затяжки: 110 Н·м

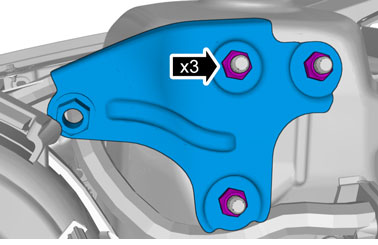

Снимите гайки.🔩 Момент затяжки: 80 Н·м

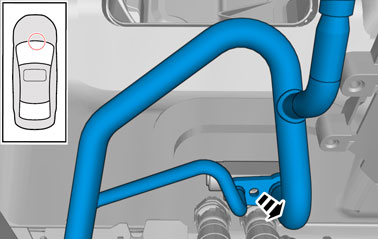

Удалите прерыватель высокого давления Переключатель, высокое давление Переключатель, высокое давление
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

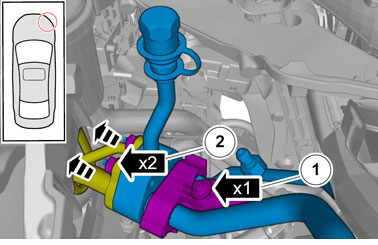

Выверните винт.Снимите гайки.
- 🔩 Момент затяжки: 5 Н·м
- 🔩 Момент затяжки: 16 Н·м
Осторожно: Запомните как проведена проводка и шланги.

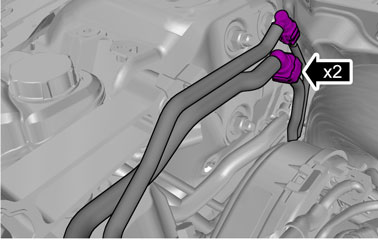

Ослабьте зажим.
Осторожно: Запомните как проведена проводка и шланги.

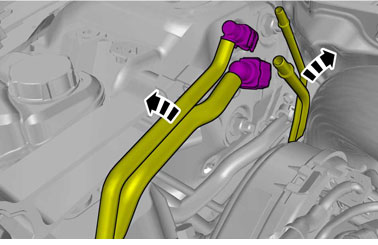

Ослабьте зажим.
Установка
Осторожно: Используйте только указанный материал для смазки уплотнения.
Примечание: Используйте новые уплотнения.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Установите в обратном порядке.
Выполните работы по откачке вакуума Вакуумная откачка
См. информацию об охлаждающих средах Köldmedium
Выполните: хладагент, заполнение Хладагент, заполнение
Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления
Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
